CARACTERÍSTiCAS 9.
iNSTRUCCiONES dE MONTAJE 10.
Desenrede todos los cordones y extienda los cables antes de usar el
cargador de baterías.
PANEL dE CONTROL 11.
indicadores LEds
LEd CARGA ALTERNA CA (rojo) encendido: Indica que la
presencia de energía de CA suministrada al cargador de batería.
LEd CARGANdO (amarillo) encendido: Indica que el cargador
ha detectado una batería y la está cargando.
LEd CARGANdO (amarillo) intermitente: Indica que el cargador
está en modo anulada.
LEd CARGAdO (verde) encendido: Indica que la carga de la
batería está completa y que el cargador cambió a modo mantener.
LEd dE CARGAdA
(verde) intermitente: Indica que la batería
está cargada a un 80%.
NOTA: Vea en la sección Instrucciones operativas la descripción
completa de los modos del cargador.

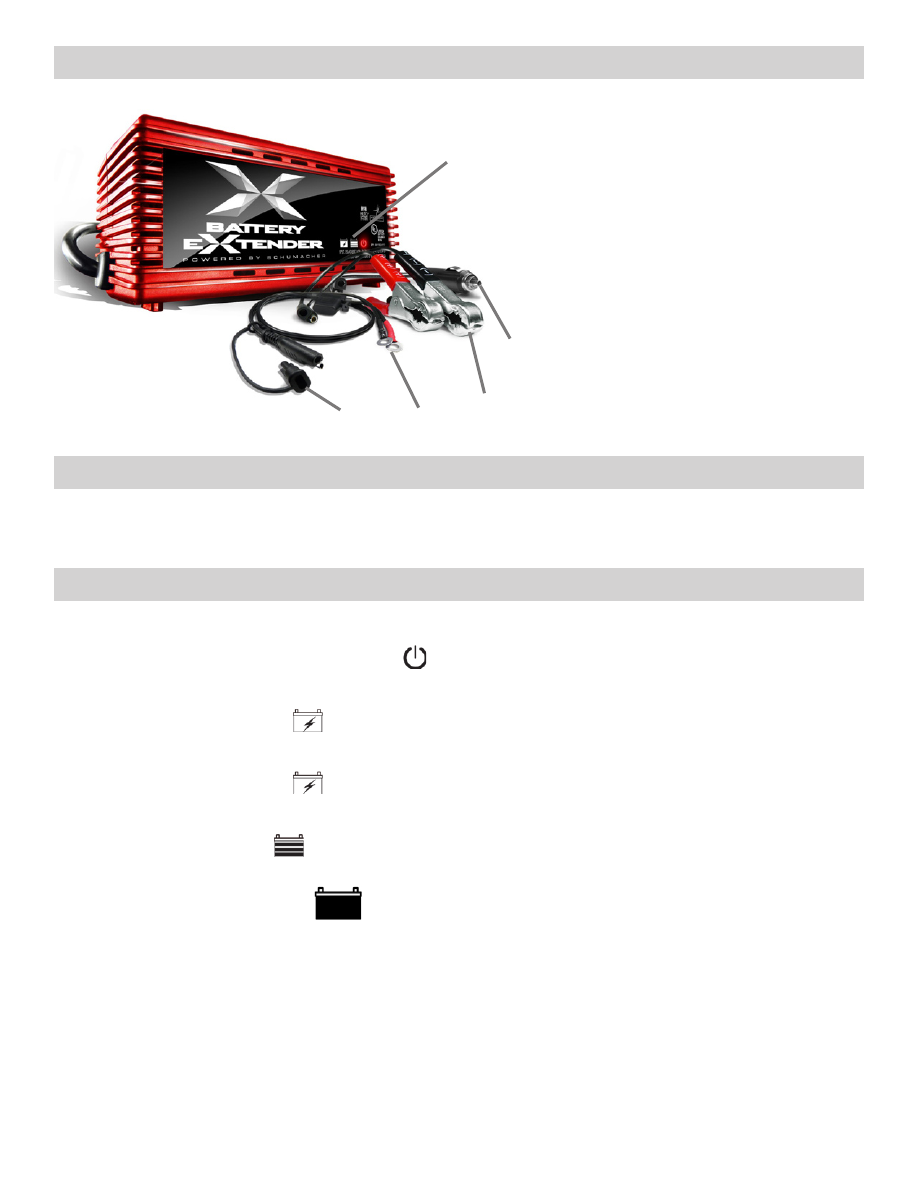

Luces LED para 1.
verificar condición de
la Batería
Cable para ensamble 2.
con enchufe de 12V
Cable para ensamble 3.
con terminal de anillo
Cable para ensamble 4.
con pinzas para
Batería.
Cable para cargador 5.
de conexión rápida.
1
2
3
4
5
