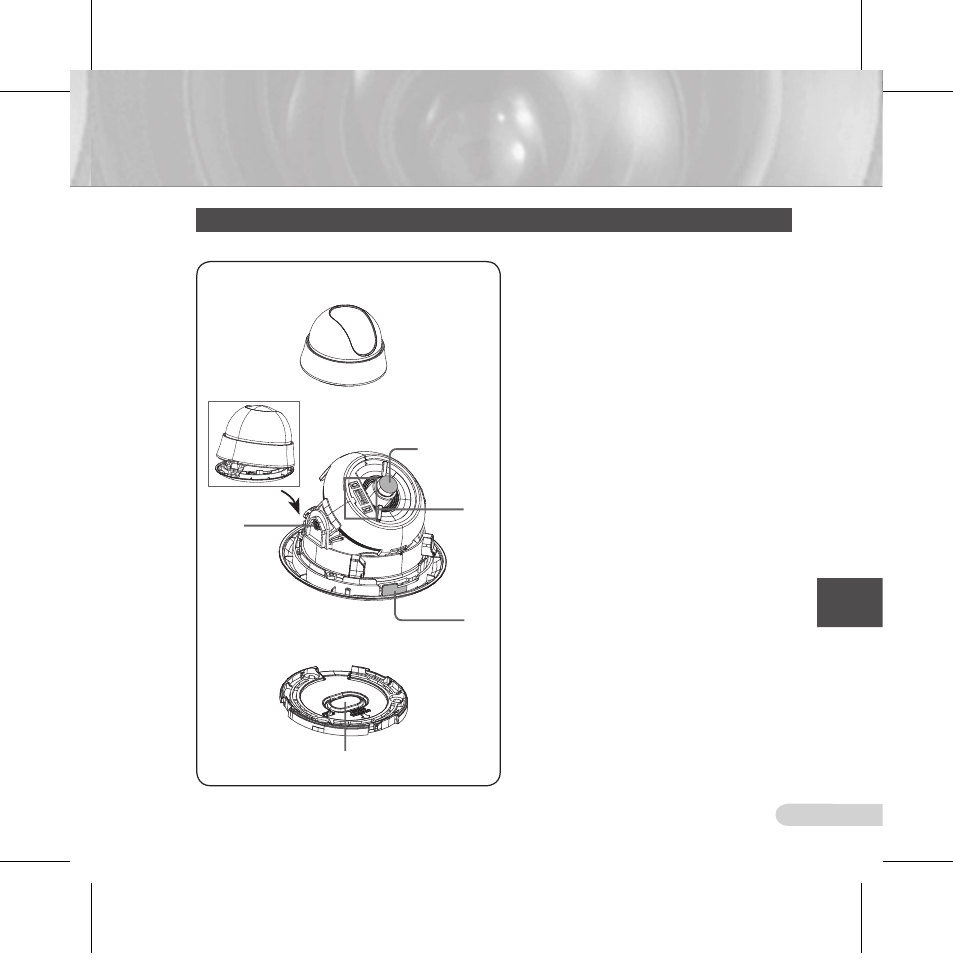

Componentes de la cámara
La cámara tiene los siguientes componentes:
1. Cubierta tipo domo: Cubre la lente y el
cuerpo principal, protegiéndolos.
2. Cuerpo principal: Incluye una lente,
un cuadro de control, una placa PCI,
tornillos y similares.
3. Cierre: Utilizado para abrir o cerrar la
cubierta tipo domo. Para abrir la cubierta
tipo domo, pulse el cierre.
4. Tornillo de ajuste de la inclinación:
Con este tornillo se puede ajustar y
configurar la inclinación de la lente.
5. Cuadro de control: Incluye dos tipos de
interruptores de control: interruptores de
función e interruptores de control de fase.
El cuadro tiene ocho interruptores de
función en la zona central y dos botones
de control de fase a cada lado de la zona
en la que se encuentran los interruptores
de función.
6. Separador del cierre: Púlselo hacia
afuera y gire el cuerpo principal hacia
la dirección UNLOCK (DESBLOQUEO)
cuando desee separar el soporte para
montaje del cuerpo principal.
7. Soporte para montaje: Se utiliza como
un soporte para el montaje en el techo
o en la pared. Se ajusta con tres largos
tornillos incluidos en la caja.
8. Apertura del montaje en el techo:
Quítela para conectar la línea al techo al
instalar el aparato en el techo.
1
Lente
2
3
4
5
6
7
8
