Technische Daten
21 DE

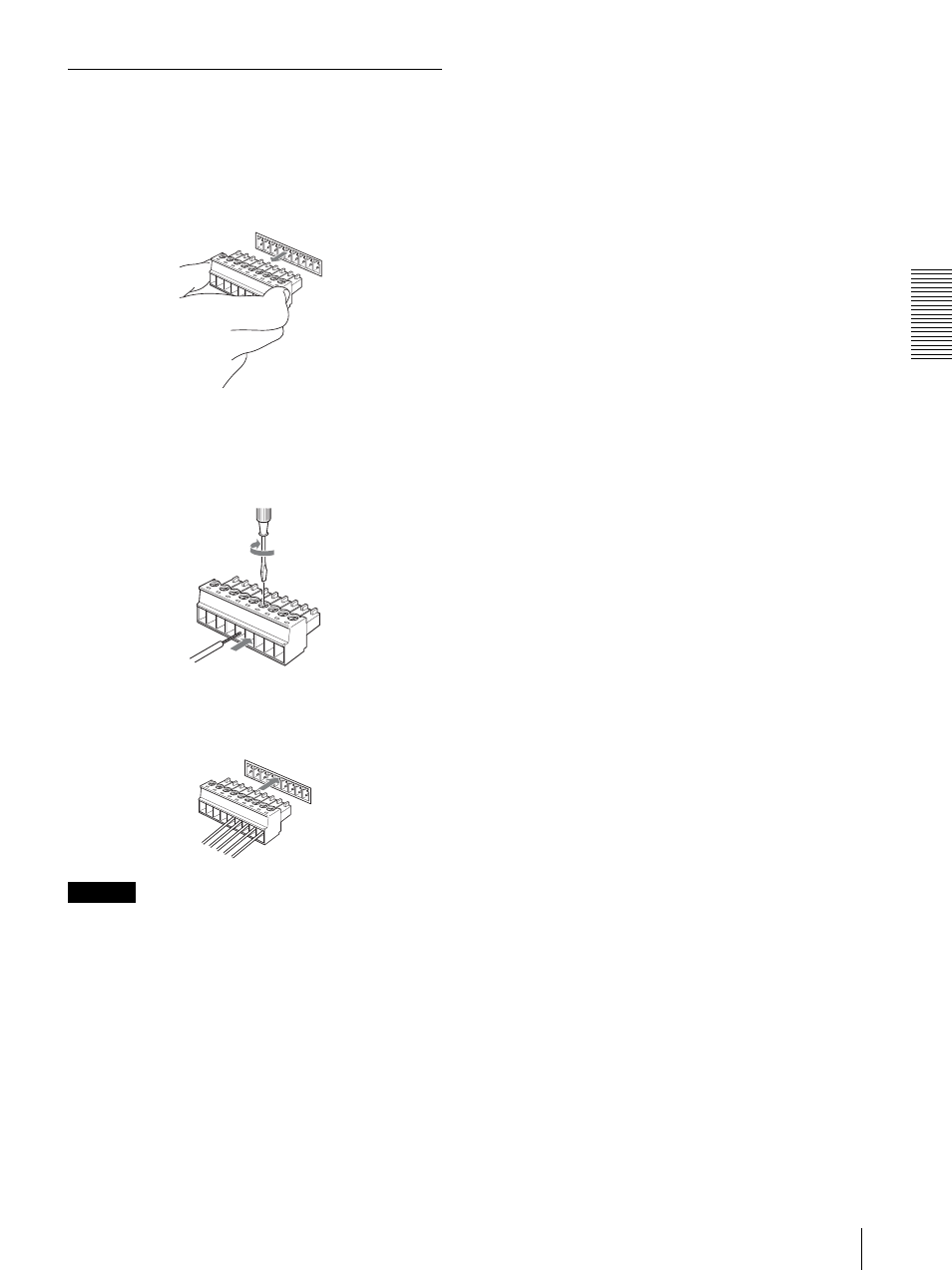

Verwendung des VISCA RS-422-
Anschlusssteckers
1
Halten Sie beide Seiten des VISCA RS-422-
Anschlusssteckers, und ziehen Sie ihn heraus, wie
in der Abbildung gezeigt.
2
Führen Sie einen Draht (AWG Nr. 28 bis 18) in die
gewünschte Öffnung des Steckers ein, und ziehen
Sie die Schraube für diesen Draht mit einem
Flachschraubenzieher an.
3
Führen Sie den VISCA RS-422-Anschlussstecker
in die VISCA RS-422-Buchse ein.
Hinweise
• Um den Spannungspegel des Signals zu stabilisieren,
sind beide Enden mit Masse (GND) zu verbinden.
• Wenn die Verbindung über die VISCA RS-422-
Buchsen hergestellt wird, ist die VISCA RS-232C-
Verbindung nicht verfügbar.
• Die maximale Länge der VISCA RS-422-Verbindung
beträgt ungefähr 1.200 m.
1
9
Draht
Flachschraubenzieher
1
9
