Lage und Funktion der Teile
DE 8

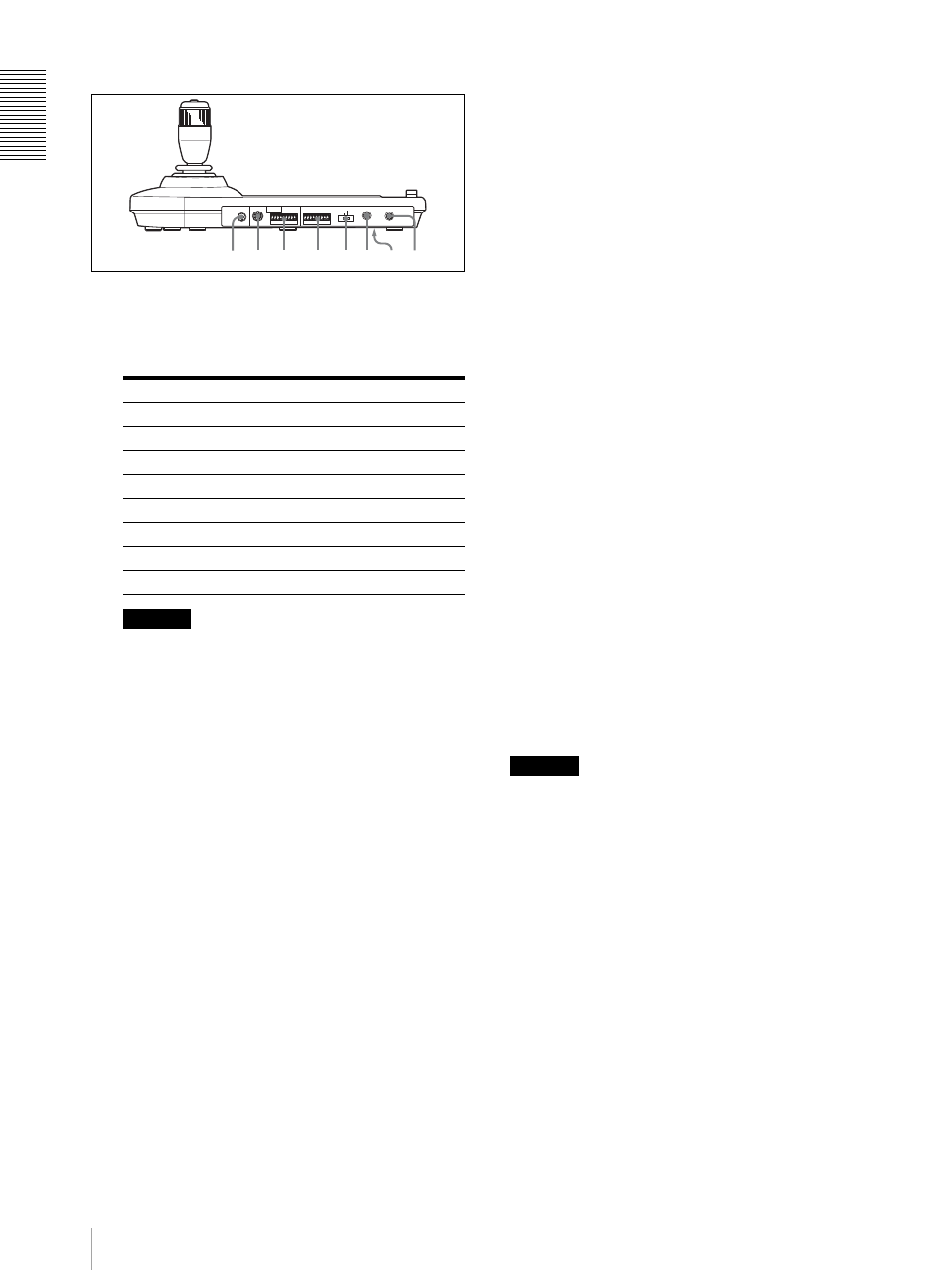

Rückseite/Unterseite
U Wahlschalter MODE
Damit wählen Sie die Position, die der
anzuschließenden VISCA-steuerbaren Kamera
entspricht.
Hinweise
• Verwenden Sie die Positionen 1 bis 7, wenn alle
angeschlossenen Kameras vom gleichen Modell
sind. Verwenden Sie in anderen Fällen die
Position 0.
• Verwenden Sie Position 5 für das Modell SNC-
RZ30N/RZ30P.
V Buchse VISCA RS-232C
Verbinden Sie diese Buchse mit der Buchse VISCA
RS-232C IN der Kamera oder der Optischen
Multiplexeinheit.
W Buchse VISCA RS-422
Verbinden Sie diese Buchse mit der Buchse VISCA
RS-422 der Kamera oder der Optischen
Multiplexeinheit.
Ein RS-422-Anschlussstecker wurde werksseitig
angebracht.
X Buchse TALLY/CONTACT
Diese Buchse wird als Kamerakontrolllampen-
Eingang oder Kontakt-Ausgang verwendet.
Wählen Sie die Funktion der Buchse mit dem
Wahlschalter TALLY/CONTACT.
Ein RS-422-Anschlussstecker wurde werksseitig
angebracht.
Y Wahlschalter TALLY/CONTACT
Damit wählen Sie die Funktion der Buchse
TALLY/CONTACT.
TALLY: Die Taste CAMERA der mit dem
angeschlossenen Mischer gewählten Kamera
leuchtet in Blau, und die Kamerakontrolllampe
dieser Kamera leuchtet auf.
CONTACT: Der Kontakt-Ausgang, welcher der
mit dieser Fernbedienungseinheit gewählten
Kameraadresse entspricht, wird gegen den
angeschlossenen Mischer kurzgeschlossen.
CONTACT (TALLY): Der Kontakt-Ausgang,
welcher der mit dieser Fernbedienungseinheit
gewählten Kameraadresse entspricht, wird gegen
den angeschlossenen Mischer kurzgeschlossen,
und die Kamerakontrolllampe der gewählten
Kamera leuchtet auf.
wh Buchse DC IN 12V
Dient zum Anschluss des mitgelieferten
Netzgeräts.
wj DIP-Schalter (Unterseite)
Schalter 1 (RS-232C/RS-422-Wahlschalter)
Stellen Sie diesen Schalter für RS-422 auf ON bzw.
für RS-232C auf OFF.
Schalter 2 (Übertragungs-Baudraten-
Wahlschalter)
Stellen Sie diesen Schalter für 38.400 bps auf ON
bzw. für 9.600 bps auf OFF.
Schalter 3 (Wahlschalter für die Steuerfunktion
BRIGHT)
Setzen Sie diesen Posten auf ON, um IRIS und
GAIN einzustellen, bzw. auf OFF, um nur IRIS
einzustellen.
wk Schalter ON/OFF
Drücken Sie diesen Schalter, um das Gerät ein- und
auszuschalten.
Hinweis
Stellen Sie die Schalter ein, bevor Sie dieses Gerät
einschalten. Anderenfalls ist die Einstellung nicht
wirksam.
Schalterstellung Kamera-Modus
0 Automatisch gewählt (Vorgabe)
1 BRC-300/300P
2 EVI-D70/D70P
3 EVI-D100/D100P
4 EVI-D30/D30P
5 SNC-RZ30N/RZ30P
6 BRC-H700
7 BRC-Z700
MODE VISCA
1 9 1 9
RS-422 ON/OFF TALLY/CONTACT RS-232C CONTACT(TALLY) !
TALLY
CONTACT DC IN 12V
ws wd wf wg wh wj wk wa
