Especificaciones
21 ES

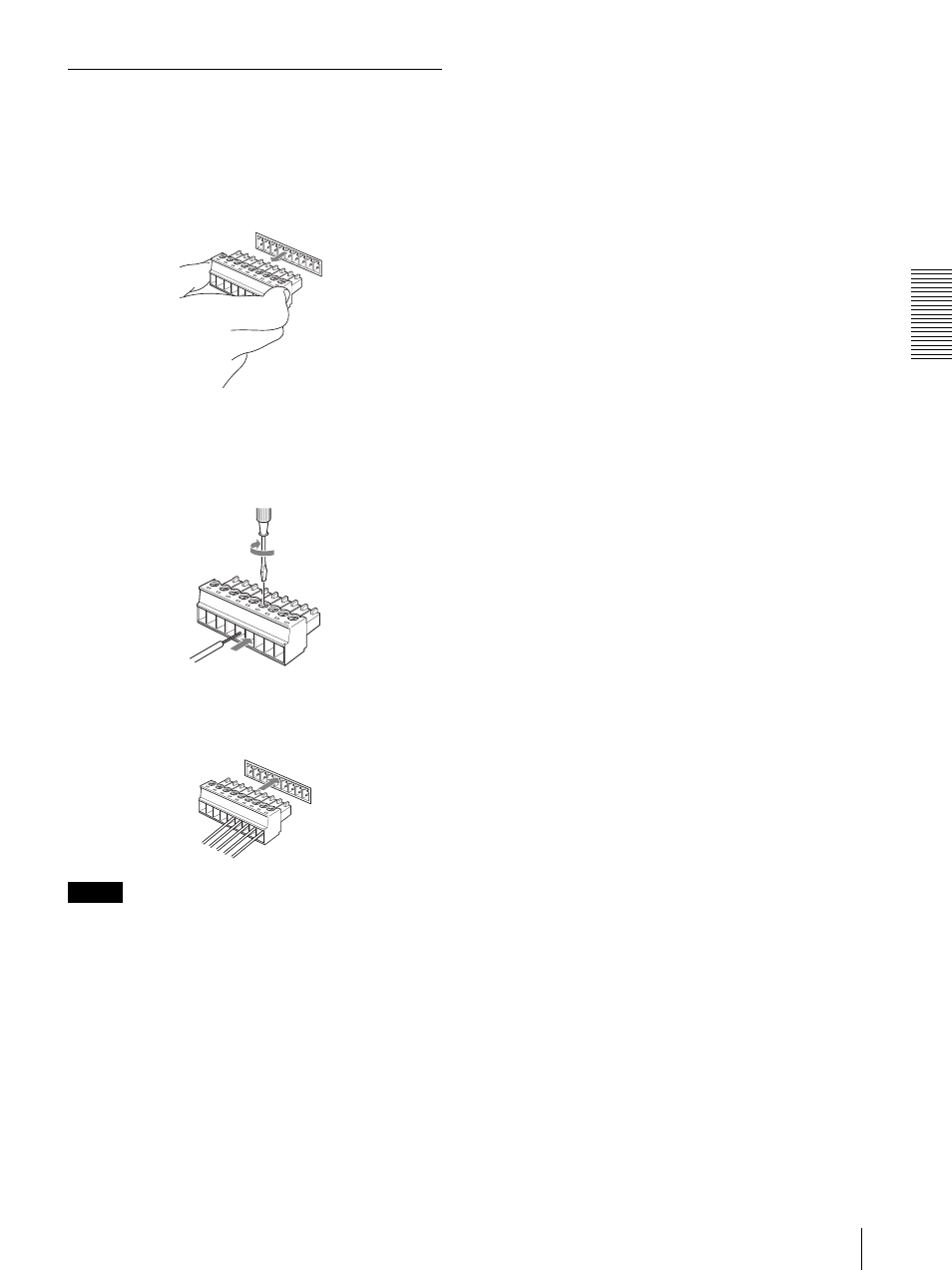

Uso de la clavija de conector VISCA
RS-422
1
Sujete ambos extremos de la clavija de conector
VISCA RS-422 y tire de ella como se muestra en la
ilustración.
2
Inserte un cable (Números AWG 28 a 18) en la
abertura de cable deseada de la clavija, y apriete el
tornillo de ese cable utilizando un destornillador de
cabeza plana.
3
Inserte la clavija de conector VISCA RS-422 en el
conector VISCA RS-422.
Notas
• Para estabilizar el nivel de tensión de la señal, conecte
ambos extremos a GND.
• Cuando se realicen las conexiones mediante los
conectores VISCA RS-422, el conector VISCA RS-
232C no estará disponible.
• La distancia máxima de conexión con el conector
VISCA RS-422 es aproximadamente de 1.200 m
(3.937 pies).
1
9
Cable
Destornillador de cabeza
plana
1
9
