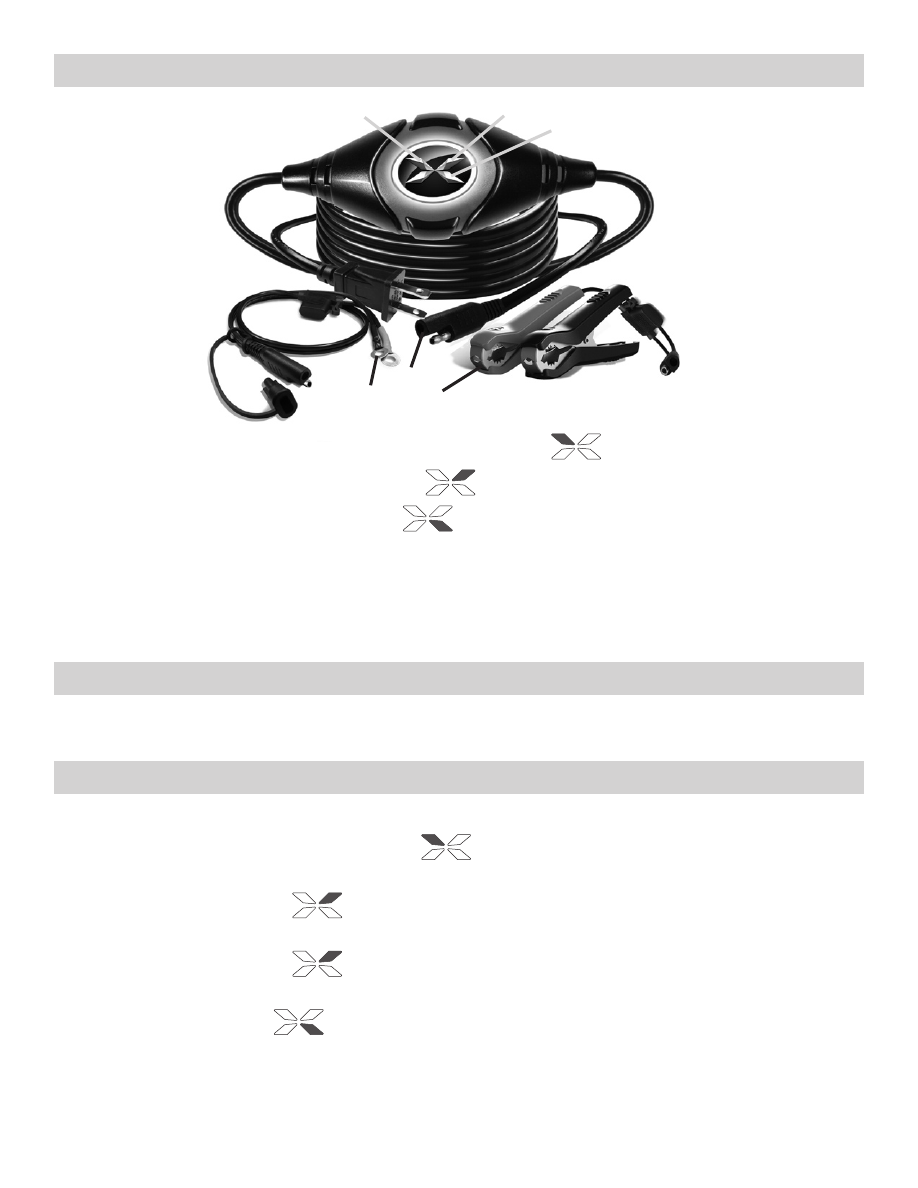

CARACTERÍSTiCAS 9.
1 2
3
ALIMENTACIóN DE 1. CA LED (rojo)
CARGANDO LED 2. (amarillo)
CARGADA LED 3. (verde)
Cable para ensamble con pinzas para Batería. 4.
Cable para ensamble con terminal de anillo 5.
Cable para cargador de conexión rápida. 6.
4 5
6
iNSTRUCCiONES dE MONTAJE 10.
Desenrede todos los cordones y extienda los cables antes de usar el
cargador de baterías.
PANEL dE CONTROL 11.
indicadores LEds
LEd ALiMENTACiÓN dE CA
(rojo) encendido: Indica que la
presencia de energía de CA suministrada al cargador de batería.
LEd CARGANdO (amarillo) encendido: Indica que el
cargador ha detectado una batería y la está cargando.
LEd CARGANdO (amarillo) intermitente: Indica que el
cargador está en modo anulada.
LEd CARGAdO (verde) encendido: Indica que la carga de la
batería está completa y que el cargador cambió a modo mantener.
NOTA: Vea en la sección Instrucciones operativas la descripción
completa de los modos del cargador.
