FRANÇAIS
Étape 5 : Montage des supports de moniteur fins sur un téléviseur à panneau arrière courbé ou dont l’insert fileté est difficile-
ment accessible
Déterminez le diamètre de la vis ( S, T, U, V) dont votre téléviseur a besoin en les vissant à la main dans l’insert fileté du panneau ar-
rière du téléviseur. Si vous ressentez une résistance, arrêtez immédiatement.
Dès que vous avez trouvé la vis qui convient ( S, T, U, V), reportez-vous au schéma correspondant ci-dessous et enfilez la vis dans la rondelle
de blocage appropriée ( W, X, Y, Z), la rondelle correspondante (CC, DD), le support de moniteur à profil bas (F) ou l’extension du support de
moniteur ( B), une deuxième rondelle (CC, de diamètres M4/M5 uniquement), une entretoise (AA, BB) et finalement le téléviseur.
Assurez-vous que les supports de moniteur fins ( F) sont centrés verticalement et au même niveau l’un par rapport à l’autre.
Serrez les vis ( S, T, U, V) afin de fixer solidement les supports de moniteur fins (F) au téléviseur.

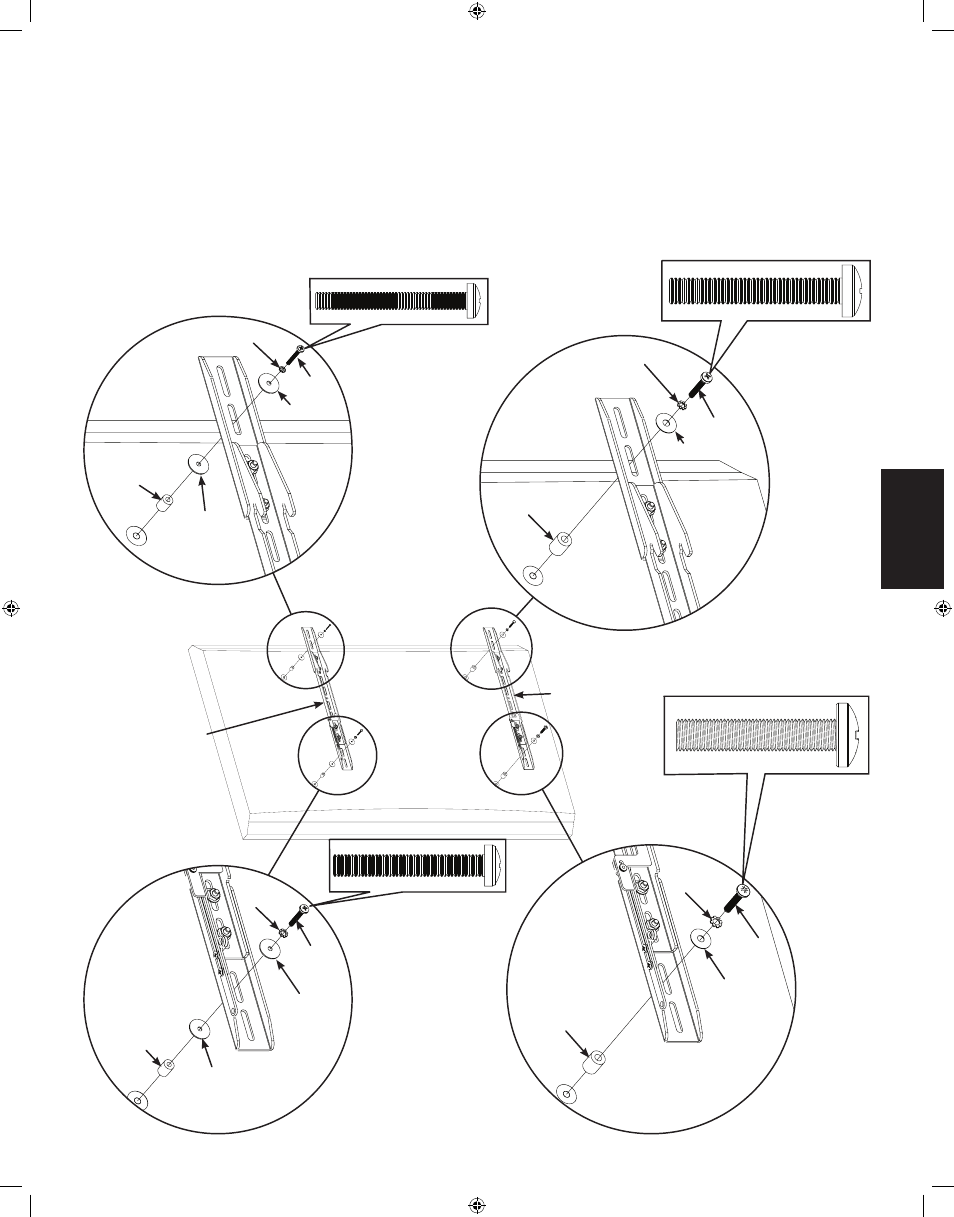

Schéma 5
Vis de diamètre
M4 Vis de diamètre
M6
Vis de diamètre
M8
Vis de diamètre
M5
S
W
CC
CC
AA
F
T
X
CC
CC
AA
V
Z
DD
BB
U
Y
DD
BB
F
