FRANÇAIS
REMARQUE : si vous utilisez les supports de moniteur fins (F), passez directement à l’étape 4 pour les téléviseurs à panneau
arrière plat et à l’étape 5 pour les téléviseurs à panneau arrière courbé.
Étape 2 : Fixation des supports pour inclinaison du moniteur sur un téléviseur à panneau arrière plat
REMARQUE : pour les téléviseurs à panneau arrière courbé ou ceux dont l’insert fileté est difficilement accessible, passez
directement à l’étape 3.
Déterminez le diamètre de la vis ( O, P, Q, R) dont votre téléviseur a besoin en les vissant à la main dans l’insert fileté du panneau arrière
du téléviseur. Si vous ressentez une résistance, arrêtez immédiatement.
Dès que vous avez trouvé la vis qui convient ( O, P, Q, R), reportez-vous au schéma correspondant ci-dessous et enfilez la vis dans
la rondelle de blocage appropriée ( W, X, Y, Z), la rondelle correspondante (CC, DD), le support pour inclinaison du moniteur (D, E) ou
l’extension du support de moniteur ( B) et finalement le téléviseur.
Assurez-vous que les supports pour inclinaison du moniteur ( D, E) sont centrés verticalement et au même niveau l’un par rapport à l’autre.
Serrez les vis ( O, P, Q, R) afin de fixer solidement les supports pour inclinaison du moniteur (D, E) au téléviseur.

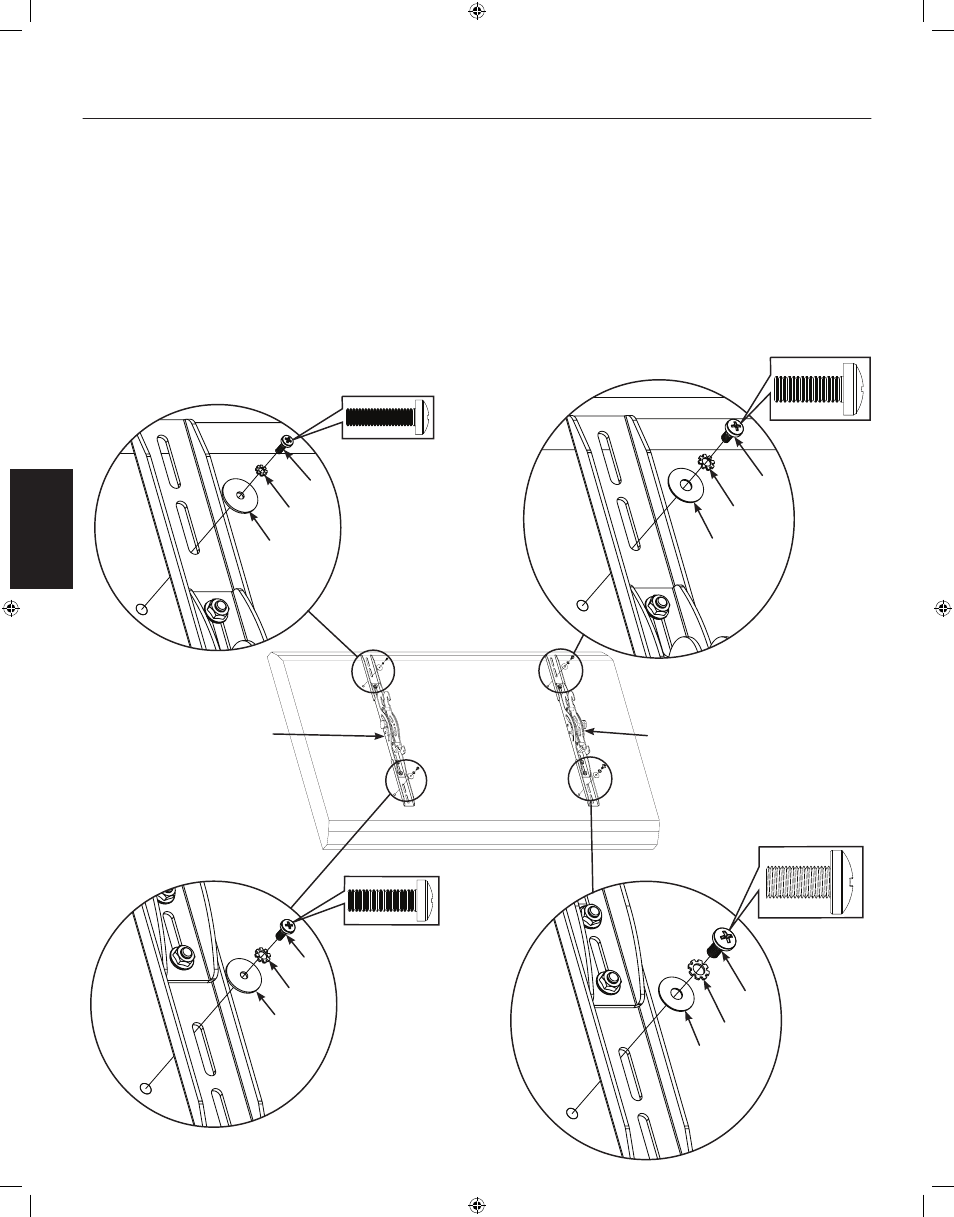

Schéma 2
Q
Vis de diamètre
M4
Vis de diamètre
M8
Vis de diamètre
M5
Vis de diamètre
M6
DD
Y
D
CC
W
O
CC
X
P
DD
Z
R
E
