• 41 •
DIRECTIVES DE MONTAGE 10.

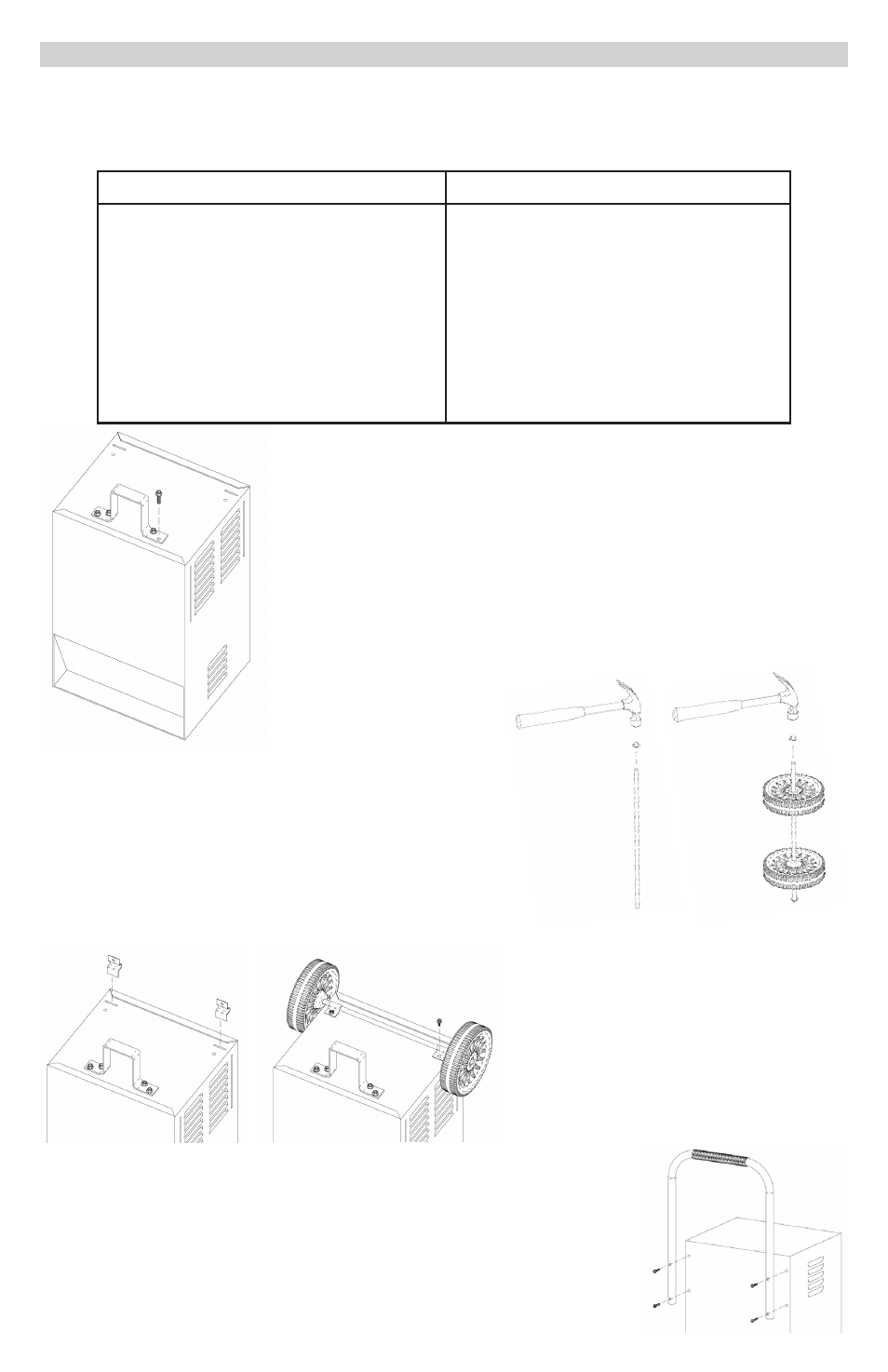

INSTRUCTIONS D’ASSEMBLAGE DE CHARGEUR DE ROUE POUR PSW-2035.
C’est important d’entièrement monter votre chargeur avant de l’utiliser. Enlever tous 10.1
les cordon dérouler sur les câbles avant d’utiliser le chargeur de batterie. Suivez ces
directives pour le montage.
PIÈCES OUTILS NÉCESSAIRES
( 2 ) 10-32, vis autotaraudeuses
( 4 ) ¼-20, vis autotaraudeuses
( 4 ) vis Phillips
( 2 ) roues
( 1 ) essieu
( 2 ) capuchons d’essieu
( 2 ) supports d’essieu
( 1 ) poignée
( 1 ) base
clé de 3/8" ( pour monter la base )
clé de 5/16" ( pour monter les roues )
clé de 1/4" ( pour monter le poignée )
un marteau
tournevis ( à lame plate )
tournevis ( cruciforme )
Attachez la base : Retirez le chargeur de son emballage et placez-le
à l’envers sur une surface plane. Attachez la base et fixez-la avec les
quatre vis autotaraudeuses ¼-20 pourvues.
Montez les roues et l’essieu : Tenez l’essieu en
position verticale sur le sol ou la surface de travail.
Puis, en utilisant un marteau, enfoncez un des
capuchons d’essieu au bout de l’essieu. Assurez-
vous de bien taper droit sur le capuchon de l’essieu.
Glissez les deux roues sur l’essieu avec les moyeux
renfoncés à l’extérieur comme illustré. Installez le
deuxième capuchon d’essieu.
Montez l’essieu sur le chargeur :
Placez un bout de chaque support dans
la fente dans le bas du chargeur. Placez
l’essieu assemblé sous chaque support.
Attachez les supports avec les deux vis
autotaraudeuses 10-32 pourvues.
NOTE : Soyez prudents de ne pas
laisser tomber l’axe à l’intérieur du cas
de chargeur.
Attachez la poignée : Si le chargeur est venu avec une poignée en
plastique, faites glisser celui sur la poignée jusqu’à ce qu’il soit centré
au sommet. Tournez le côté droit du chargeur de monter sur ses pieds
et les roues. Alignez la poignée de sorte que leurs trous sont alignés
avec les trous de vis sur les coins du haut du dos du chargeur. Fixez le
manche en utilisant les quatre vis cruciformes fournies.
