INSTRUCCIONES DE MONTAJE 10.
INSTRUCTIVO DE ENSAMBLE PARA EL CARGADOR PSW-2035
Es importante ensamblar por completo el cargador antes de utilizar. Desenrede todos 10.1
los cordones y extienda los cables antes de usar el cargador de baterías. Siga estas
instrucciones para el montaje.
PIEZAS HERRAMIENTAS NECESARIAS
(2) tornillos con rosca cortante 10-32
(4) tornillos con rosca cortante ¼-20
(4) Tornillos de cruz para metal
(2) ruedas
(1) eje
(2) tapas de eje
(2) abrazaderas de eje
(1) manivela
(1) pie
llave de 3/8" (para montaje del pie)
llave de 5/16" (para montaje de las ruedas)
llave de 1/4" (para montaje de la manivela)
martillo
destornillador (de pala)
destornillador (Phillips)

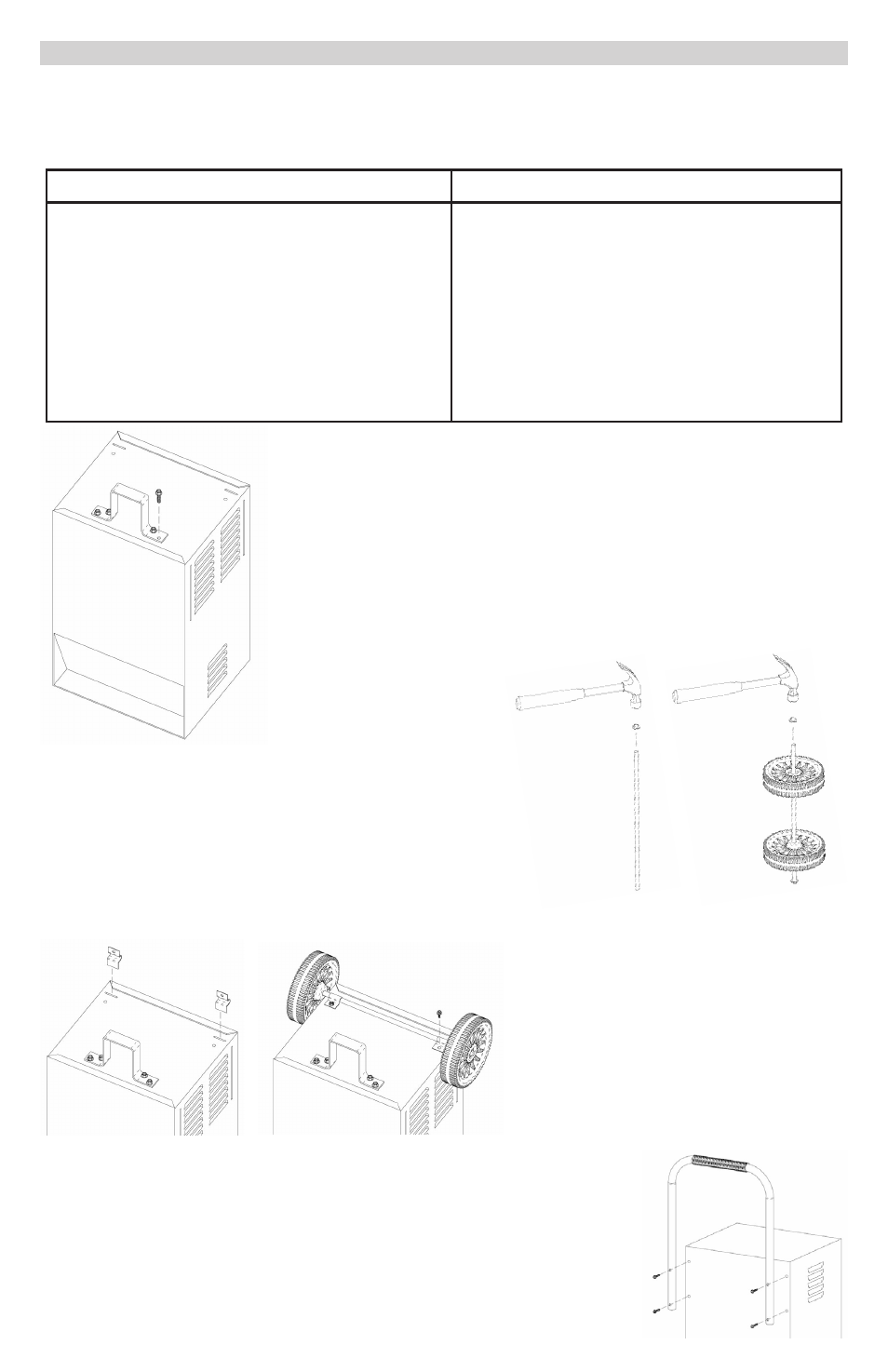

Acople el pie: Retire el cargador de los materiales de embalaje y
ubíquelo en forma invertida sobre una superficie plana. Acople el pie
y asegúrelo con los cuatro tornillos de rosca cortante de ¼-20 que
se suministran.
Ensamble las ruedas y el eje: Mantenga el eje en
posición vertical sobre el piso o sobre la superficie
de trabajo. Luego, con un martillo, inserte una de
las tapas de eje en el extremo superior del eje.
Asegúrese de insertar la tapa de eje en forma recta.
Deslice ambas ruedas por el eje con los cubos
empotrados hacia afuera como se muestra en la
figura. Instale la segunda tapa de eje.
Ensamble el eje al cargador: Ubique
un extremo de cada abrazadera en la
ranura que se encuentra en la parte
inferior del cargador. Ubique la unidad
del eje debajo de cada abrazadera.
Acople las abrazaderas por medio de
los dos tornillos de rosca cortante de
10-32 que se suministran.
NOTA: Tenga cuidado de no tirar las
abrazaderas contenidas en la caja del
cargador.
Ajuste la agarradera: Si el cargador viene con un forro de
plástico, deslícelo en la agarradera hasta que quede bien
centrado en la parte de arriba. Coloque el cargador en forma
horizontal sobre el soporte y las ruedas. Proceda alineando
la agarradera, de manera que los orificios de los tornillos
coincidan con los perforados en las esquinas del cargador.
Sujéte la agarradera con los tornillos de cruz.
