Descripción del Producto
Podadora T272

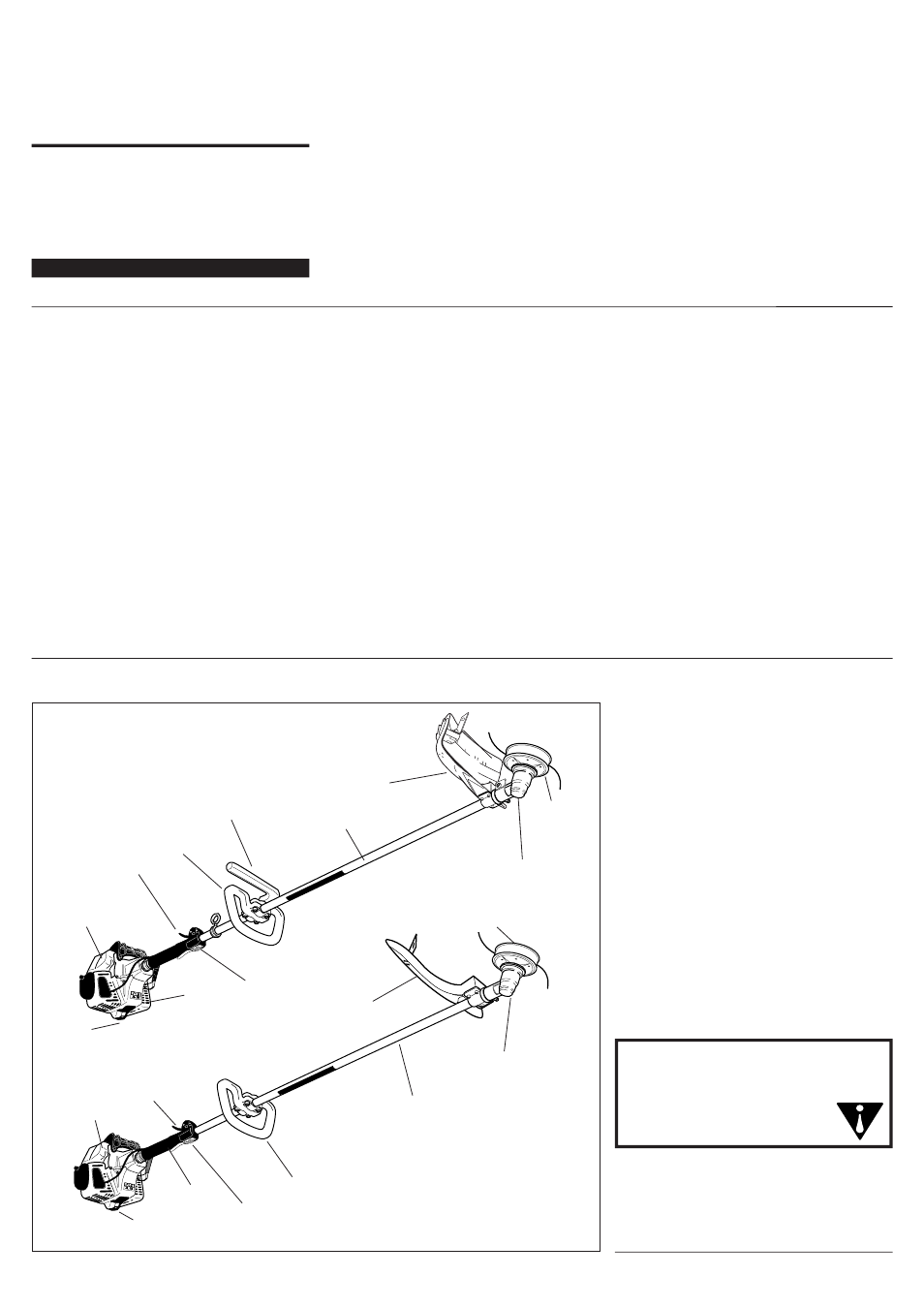

Use las ilustraciones como guía para
familiarícese con esta unidad y sus varios
componentes. Conociendo mejor la unidad
le ayudará a obtener alto rendimiento,
mayor vida útil y mejor operación.
Mango
Gatillo del
Acelerador
Tapa del
Cilindro
Podadora T272
Protector del
Accesorio de Corte
Tubo Exterior
Manillar
Caja de
Engranajes
Mango
Tanque de
Combustible
Gatillo del
Acelerador
Caja de
Engranajes
Protector del
Accesorio de Corte
Tubo Exterior
Interruptor de
Encendido
Interruptor
de Encendido
Tanque de
Combustible
Bujía
Bujía
Barra Bar rera
Figura 4
¡ADVER TENCIA!
No haga modificaciones o alteraciones
no autorizadas a ninguna de éstas
máquinas ni a sus componentes.
Cabezal
de Nylon
Código del Motor ............................................................ Motor S272E
Peso sin Combustible T272
(sin accesorios) ....................................................... 6.7 kg/14.7 libras
Peso sin Combustible T272X
(sin accesorios) ....................................................... 6.7 kg/14.8 libras
Tipo ............................. 2 tiempos, cilindro ver tical, enfriado por aire
Diámetro x Car rera .................................................... 34 mm x 30 mm
Cilindrada ................................................... 27.2 cc /1.7 pulg. Cúbicas
Potencia Máxima ............................................................ 1.1 kw/1.4 hp
RPM Gama de Operación ............................ 4,500-9,000 RPM (min
-1
)
Tipo de T ransmisión ........................ Automática, embrague centrífu
go con engranajes helicoidales
Combustible/Aceite ........................... 50: 1 c on ISO -L- EG D o JA SO FC
ace ite de m ezc la de mot or 2 tie mpo s*
Capacidad del
Tanque de Combustible ........................................ 670 ml/22.6 onzas
Tipo de Carburador ....................................... Walbr o, tipo diafragma
Sistema de Encendido ................................... Totalmente electr ónico
controlado por transistor
Bujía ............................................................................. Champion CJ8Y
Filtro de Air e ............................................ Elemento no reversible de
uso pesado
Metodo de Arranque .............................................................. Retráctil
Metodo de Parada .............. Interruptor ,corredizo de puesta a tier ra
Mango ........................... Mango circular con bar ra barrera (T272X)
Periodo de Cumplimiento con
Regulaciones de Emisiones EPA* ................................... Categoría A
** El cumplimiento de emisiones EPA r eferido en la etiqueta en
el motor, indica el númer o de horas de operación por la cual el
motor ha demostrado cumplir con los requisitos federales de
emisiones. Categoria C = 50 horas (Moderado), B= 125 horas
(Intermedio) y A = 300 horas (Extendido).
* Shindaiwa ONE cumple o excede estas especificaciones y es
recomendada para todo los pr oductos de Shindaiwa.
Especificaciones T272/T272X
Especificaciones sujetas a cambio sin previo aviso.
Est a u nid ad vie ne com ple tam ent e e n- s am -
bla da con la ex cep ción de l a cce sor io de cor te y
el p rot ect or d el a cce sor io de cor te.
Antes de Ensamblar
Antes de ensamblar, cer ciórese de que
tenga todos los componentes necesarios
para armar una máquina completa e
inspeccione la unidad y componentes en
busca de daños.
 Ensamblaje del motor y eje
 Pr otector del Accesorio de Corte
 Accesorio de cor te
 C aja co nte nie ndo el so por te y u ten sili os
de met al p ara m ont ar e l p rot ect or d el
acc eso rio de co rte , e ste m anu al d el p rop i-
eta rio /op era dor y jue go de her ram ien tas
par a m ant eni mie nto ru tin ario . L as caj as
de her ram ien tas va ría n p or m ode lo y
pue den in clu ir u na lla ve hex ago nal , ll ave
buj ía y d est oni lla dor , y un a ll ave in gle sa.
¡IMPORTANTE!
Los términos “izquierda”, “mano izqui-
erda”, y “LH”; “derecha”, “mano derecha”,
y “RH”, “delantera” y “trasera”, indican
direcciones desde el punto de vista del
operador durante la operación normal de
este producto.
Cabezal
de Nylon
