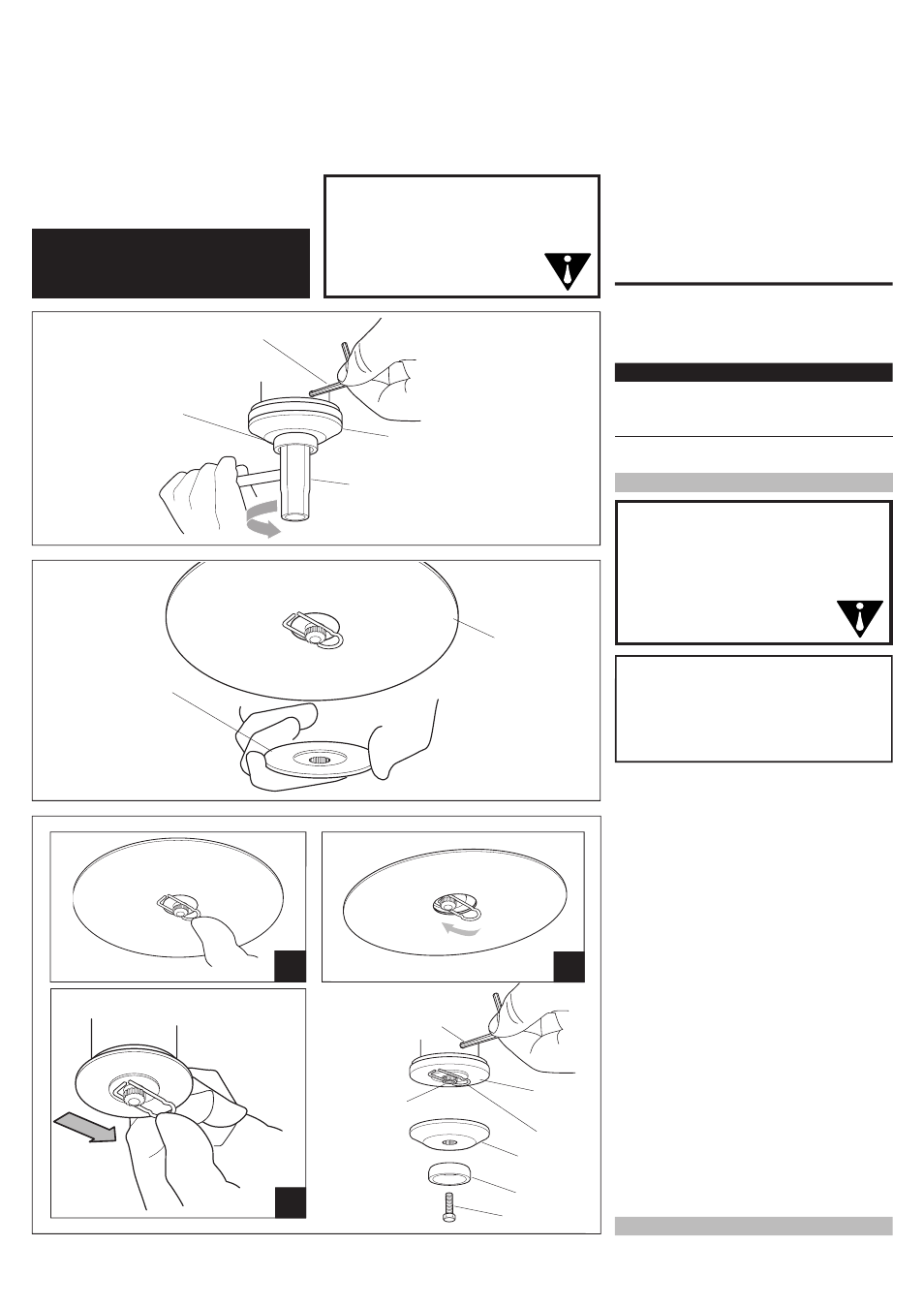

Instale el Disco T272X
Ensamblaje y Ajustes
NOTA:
La T272X es enviada con el soporte A, el
seguro, el sopor te B, el perno de eje, y el
protector de per no instalado. El perno de
eje tiene una rosca izquier da y se retira
girando en dirección a las agujas del r eloj.
1. Con el eje de salida de la caja de
engranajes cara arriba, gir e el eje de
cambios y el sujetador A hasta que la
muesca en el sujetador A se alinie con
la muesca en el borde de la caja de
engranajes, y luego asegure el sujetador
a la caja insertando el lado más lar go de
la llave hexagonal a través de ambas
muescas. Consulte la figura 12.
2. Retir e el perno del eje, el pr otector del
perno y el sujetador B. Consulte la
figura 12.
3. Deslice el r etén de seguridad fuera del
centro del eje. Consulte la figura 12A.
4. Deslice el disco sobr e el seguro y sobr e
el borde del sopor te A. Consulte la
figura 12B.
5. Asegur e el disco en el eje centrando el
seguro. Consulte la figura 12C.
NOTA:
Cuando instale ciertos discos, pueda que sea
necesario retirar temporalmente segur o.
¡PRECAUCION!
Instale el disco de tal manera que
su superficie impresa sea visible al
operador cuando la unidad esté en la
posición normal de operación.
¡ADVER TENCIA!
El disco debe encajar en forma plana
contra el borde del soporte. La
muesca de montaje del disco debe
estar centrada sobre el patrón elevado
en el soporte de disco A.
A
B C
Perno de Eje
Protector de
Perno
Sujetador B
Sujetador
A
Eje de
la Caja de
Engranajes
Deslice el seguro a posición descentrada.
Centre el seguro. Cologue el disco en posición.
Retén de
Seguridad
Figura 12
Llave
Hexagonal
Soporte B
Disco
Apriete el Ensamblaje
Llave Combinación de
Bujía/Destornillador
Llave Hexagonal
Protector de
Perno
Soporte B
Figura 14
Figura 13
6. In sta le el s oporte B e n e l e je de la caj a d e
eng ran aje s. C ons ulte la fig ura 13.
¡IMPORTANTE!
El agujero maquinado en el soporte B
debe rodear completamente el retén de
seguro, y ambos soporte deben estar
planos contra la superficie del disco.
¡ADVER TENCIA!
Nunca opere la desmalezadora sin el
retén de seguridad instalado y ambos
sujetadores asegurados firmemente y
planos contra la superficie del disco!
La T272X debe estar ahor a
completamente ensamblada
para oper ar con un disco.
El disco no se
muestra por claridad.
7. Asegur e el soporte A a la caja de
engranajes insertando el lado más
largo de la llave hexagonal a travéz de
ambos agujeros como fué hecho en el
procedimiento númer o 1 y apriete el
perno del eje con la llave combinación
de bujía/destornillador . Consulte la
figura 14.
8. Retir e la llave hexagonal.
