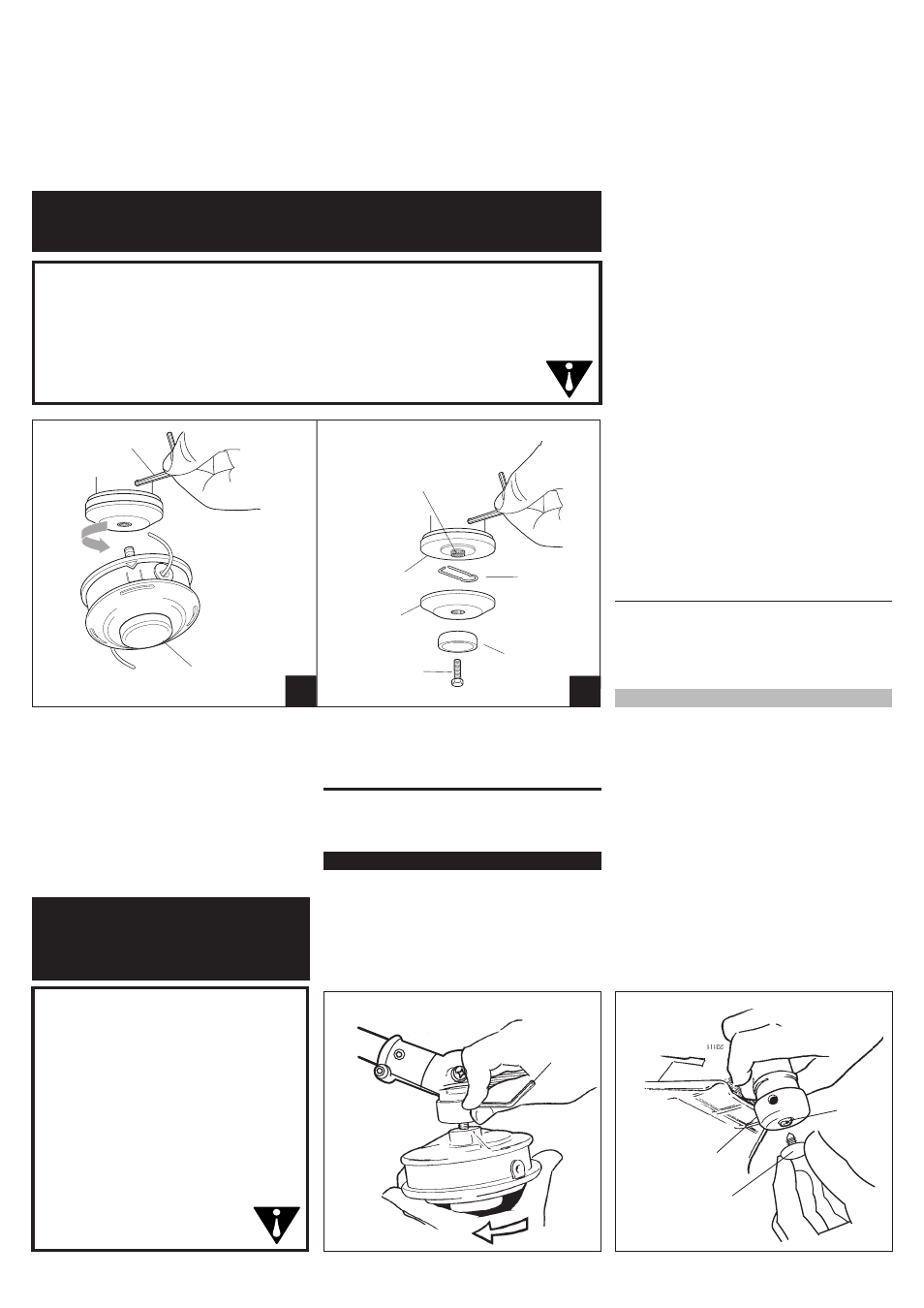

Instalación del Cabezal de Nylon T272X
A
Perno de Eje
(no usado)
Perno
(no usado) Protector
(no usado)
Eje de la
Caja de
Engranajes
Llave Hexagonal
B
Soporte B
Soporte A
Cabezal apretado a mano (para instalar, gire
en dirección contraria a las agujas del reloj).
Figura 11
NOTA:
La T27 2X es env iad a c on el soporte A , e l re tén
de dis co (el re tén de se gur ida d), el soporte B ,
el p ern o d e e je, y el p rot ect or d e p ern o in sta -
lad o. El p ern o d e e je tie ne una ro sca iz qui erd a.
Gire ha cia la s a guj as del re loj pa ra ret ira rlo .
1. Con el eje de salida de la caja de en-
granajes cara arriba, gir e el eje central
y el soporte A hasta que la muesca en
el soporte A se alinie con la muesca
en el borde de la caja de engranajes, y
luego asegure el sopor te a la caja de
engranajes insertando el lado más lar go
de la llave hexagonal a través de ambas
muescas. Consulte la figura 11A.
2. U san do la lla ve com bin aci ón de buj ía/
des tor nill ado r, r etir e e l p ern o d e e je, el
pro tec tor de pe rno , e l sopor te B y el r e-
tén de se gur ida d. (E l p rot ect or d e p ern o,
per no de eje y el r eté n d e s egu rid ad no
son us ado s c on un cab eza l d e re cor te) .
Con sul te la figu ra 11A.
3. Instale el sopor te B en el eje de la caja
de engranajes. La muesca ranurada del
soporte B debe encajar con el eje de la
caja de engranajes.
4. Usando la llave hexagonal para asegu -
rar el soporte A, instale y apriete con
la mano el cabezal (para instalar, gir e
en dirección contraria a las agujas del
reloj). C ons ulte la fig ura 11B.
5. Retir e la llave hexagonal de la caja de
engranajes y del soporte.
¡ADVER TENCIA!
Una podadora con mango circular NUNCA debe ser operada con discos. Para usar
discos, la podadora debe estar equipada con un mango tipo bicicleta o un mango
con barrera ubicado al frente del operario para reducir el riesgo de que el operario
entre en contacto con el accesorio de corte (Norma ANSI B175.3). Cuando use una
cuchilla, la unidad debe estar equipada con un arnés o correa.
1. Con el eje de salida de la caja de en -
granajes cara arriba, gir e el eje central
y el soporte hasta que la muesca en el
sujetador se alinie con la muesca en
el borde de la caja de engranajes , y
luego asegure el sopor te a la caja de
engranajes insertando el lado más lar go
de la llave hexagonal a través de ambas
muescas. Consulte la figura 9.
Figura 9
Soporte
Eje
central
Tapón
Llave
hexagonal
Instalación del Cabezal de Nylon T272
Figura 10
La T27 2 d ebe es tar ah ora
com ple tam ent e e nsa mbl ada
par a ser oper ada como
podadora
La T27 2X deb e e sta r a hor a c om ple tam ent e e nsa mbl ada
par a ser oper ada como podadora
2. Usando la llave hexagonal para asegurar
el soporte, instale y apriete con la mano
el cabezal (para instalar, gir e en direc -
ción contraria a las agujas del reloj).
3. Retir e la llave hexagonal de la caja de
engranajes y del soporte.
¡ADVER TENCIA!
Una podadora de grama normal con
mango circular NUNCA debe ser
operada con accesorios tipo cuchilla.
Para usar cuchilla, la podadora debe
estar equipada con un mango tipo
bicicleta o un mango con barrera
ubicado al frente del operario para
reducir el riesgo de que el operario
entre en contacto con el accesorio de
corte (Norma ANSI B175.3). Cuando
use una cuchilla, la unidad debe estar
equipada con un arnés o correa.
!IMPORTANTE!
El cabezal de corte tiene una rosca
izquierda. Para retirarlo, gire el cabezal en
dirección de las agujas del reloj.
