30

Sun XVR-100 繪圖加速器安裝指南 • 2005 年 12 月

HD15 視訊輸出連接埠

圖 A-2

表 A-1

顯示了 Sun XVR-100 繪圖加速器 HD15 的接頭與針腳輸出訊號。

主控台視訊輸出連接埠是連接工作站監視器的 HD15 15 針接頭。HD15 視訊接頭提供
了 DDC2 監視器支援,以及 「顯示器電源管理訊號 (DPMS)」支援。

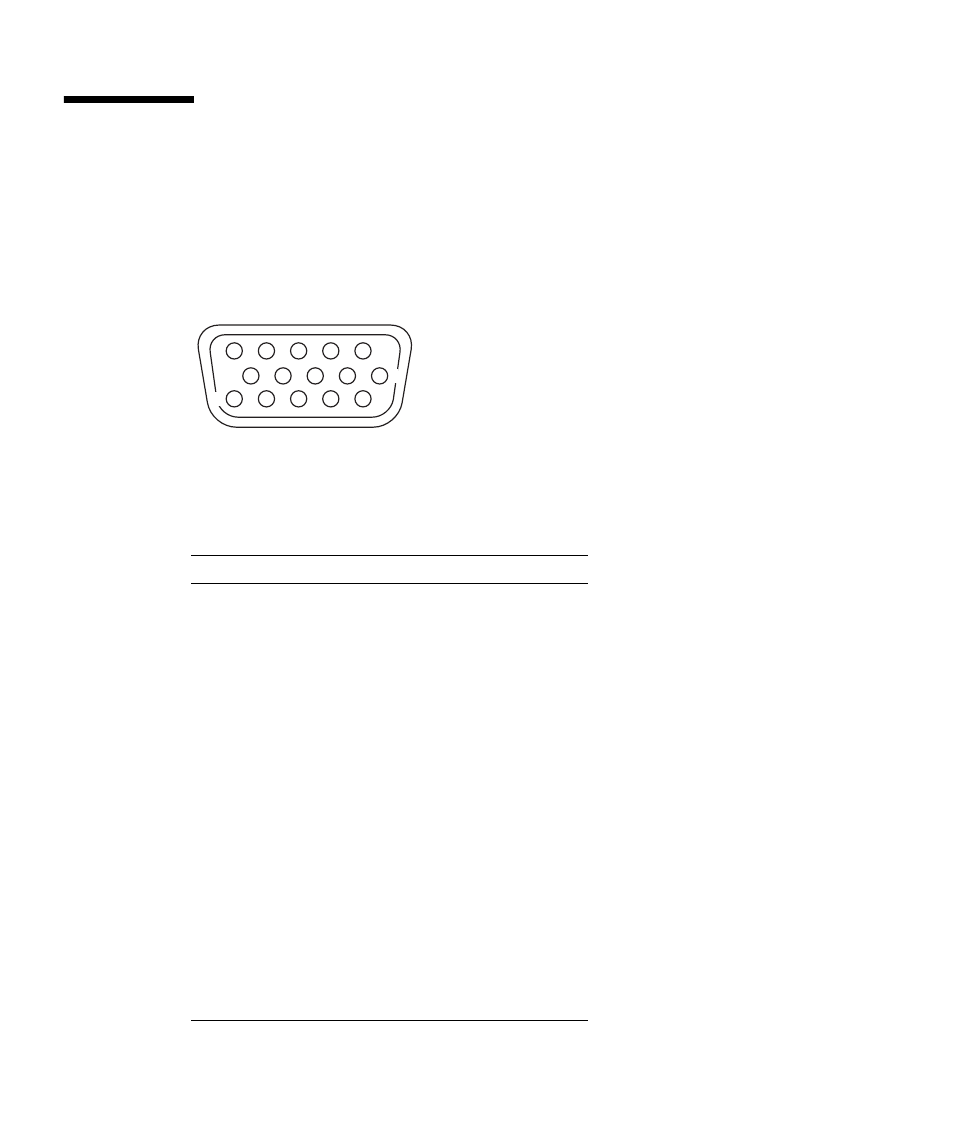

A-2

Sun XVR-100 繪圖加速器 HD15 接頭

A-1

Sun XVR-100 繪圖加速器 HD15 接頭針腳輸出

針腳編號

訊號

1

紅色類比視訊

2

綠色類比視訊

3

藍色類比視訊

4

無連接

5

接地

6

接地

7

接地

8

接地

9

+5V 供電

10

接地

11

無連接

12

監視器 ID1

13

水平同步

14

垂直同步

15

監視器 ID2

5

1

10

11

15

6
