11 RF
Дополнительная информация

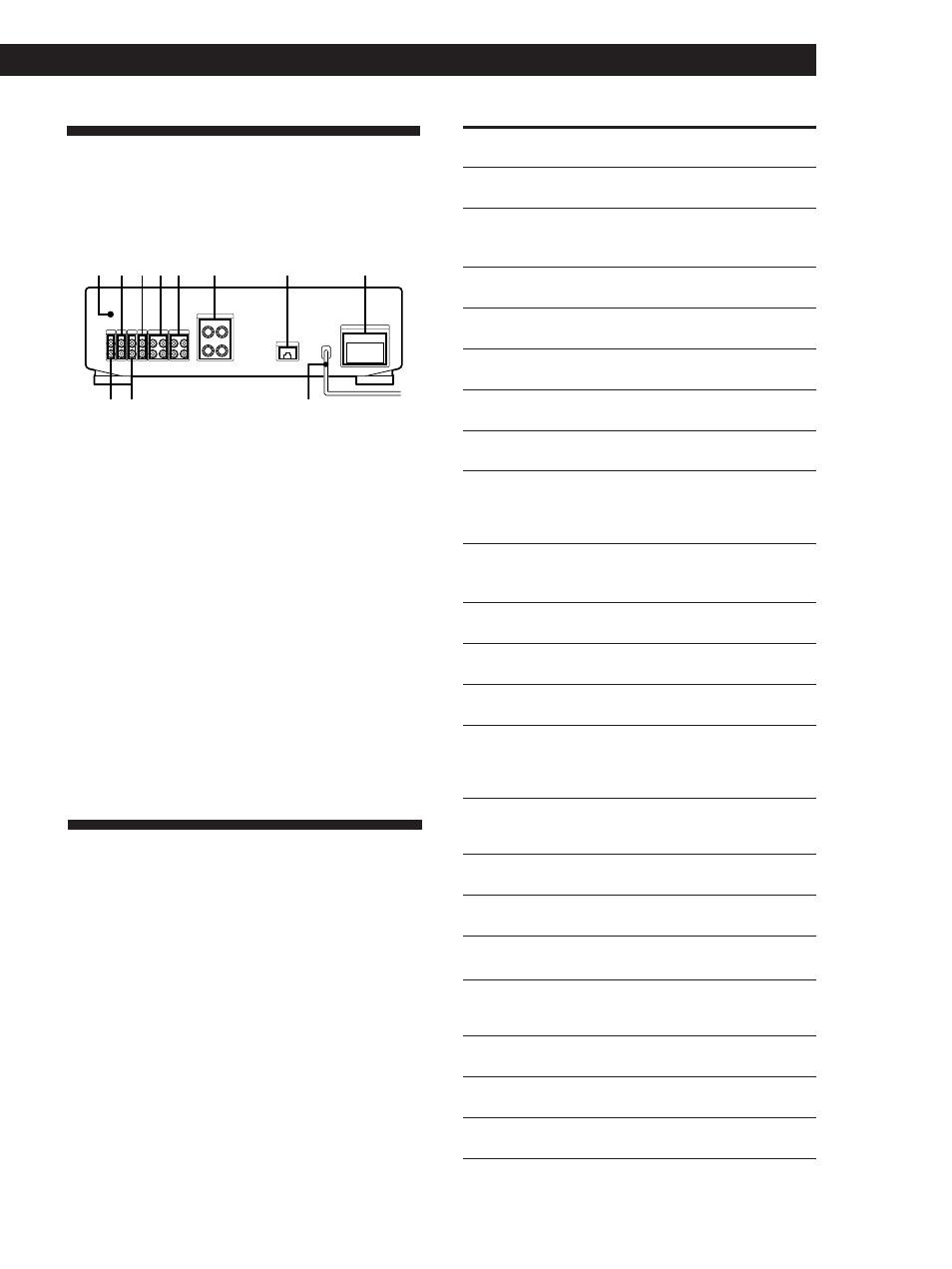

Расположение
Соединителей на Задней
Панели
8 7 6 5 3 4 2 1
9 0 !¡
IN REC OUT IN
PHONO
IN
TUNER
IN IN RECOUT IN
CD AUX TAPE2/MD TAPE1/DAT
EON CONTROL
AC OUTLET
SPEAKERS
L
R
IMPEDANCE USE 4 - 16 Ω
SWITCHED 100W MAX +
–
+
–
R L SIGNAL GND y
IN
1 Клемма y(SIGNAL GND) (Заземление сигналов)
2 Гнездо TUNER (Тюнер)
3 Гнездо AUX (Вспом.)
4 Гнездо TAPE2/MD (Дека 2/Мини-диск)
5 Гнездо TAPE1/DAT (Дека 1/Цифровая
звукозапись)
6 Гнездо SPEAKERS (Громкоговорители)
7 Клемма EON CONTROL IN (системы управления
EON) (только для модели TA-FE520R)
8 Гнездо AC OUTLET (Выход переменного тока)
(не предусмотрено на модели TA-FE320R
(Английская модель))
9 Питающий шнур
0 Гнездо CD (Компакт-диск)
!¡ Гнездо PHONO (Фоно)
Назначения Кнопок на
Пульте Дистанционного
Управления
Поставляемый пульт дистанционного управления
служит для управления другими
аудиокомпонентами фирмы Sony, обозначенными
маркой
g (датчика дистанционного управления).
Назначение Управляемый
компонент
*Датчик автоматического детектирования музыки
Кнопка(и)
I /u Усилитель Включение и
отключение питания
FUNCTION
CD Усилитель Выбор входного
сигнала с гнезда CD
TUNER Усилитель Выбор входного сигнала
с гнезда TUNER
PHONO Выбор входного сигнала
с гнезда PHONO
TAPE1/DAT Выбор входного сигнала
с гнезда TAPE1/DAT
Усилитель
TAPE2/MD Выбор входного сигнала
с гнезда TAPE2/MD
Усилитель
Усилитель
AUX Выбор входного сигнала
с гнезда AUX
PRESET +/– Тюнер Сканирование и выбор
предварительно
установленных станций
CD
Плеер компакт-
дисков Включение
воспроизведения
Плеер компакт-
дисков Пауза при
воспроизведении
Плеер компакт-
дисков Выключение
воспроизведения
Плеер компакт-
дисков Поиск фонограмм
(AMS*)
D.SKIP Плеер компакт-
дисков Пропуск диска (для
плеера, оснащенного
многодисковым
ченджером)
MD
Плеер мини-
дисков Включение
воспроизведения
Плеер мини-
дисков Пауза при
воспроизведении
Выключение
воспроизведения Плеер мини-
дисков
Плеер мини-
дисков Поиск фонограмм
TAPE DECK А/В
Дека А или В Включение
воспроизведения
Дека А или В Выключение всех
операций ленты
Регулирование
громкости
Дека А или В Ускоренная перемотка
ленты вперед или назад
VOL +/– Усилитель
=/+
P
p
9/(
0/)
(
P
p
=/+
p
Усилитель
TUNER
(
