Czynności wstępne
5 PL
magnetofon, deck DAT lub deck MD
З
з
L
R
L
R
RECOUT IN
TAPE1/DAT
LINE LINE
OUTPUT INPUT

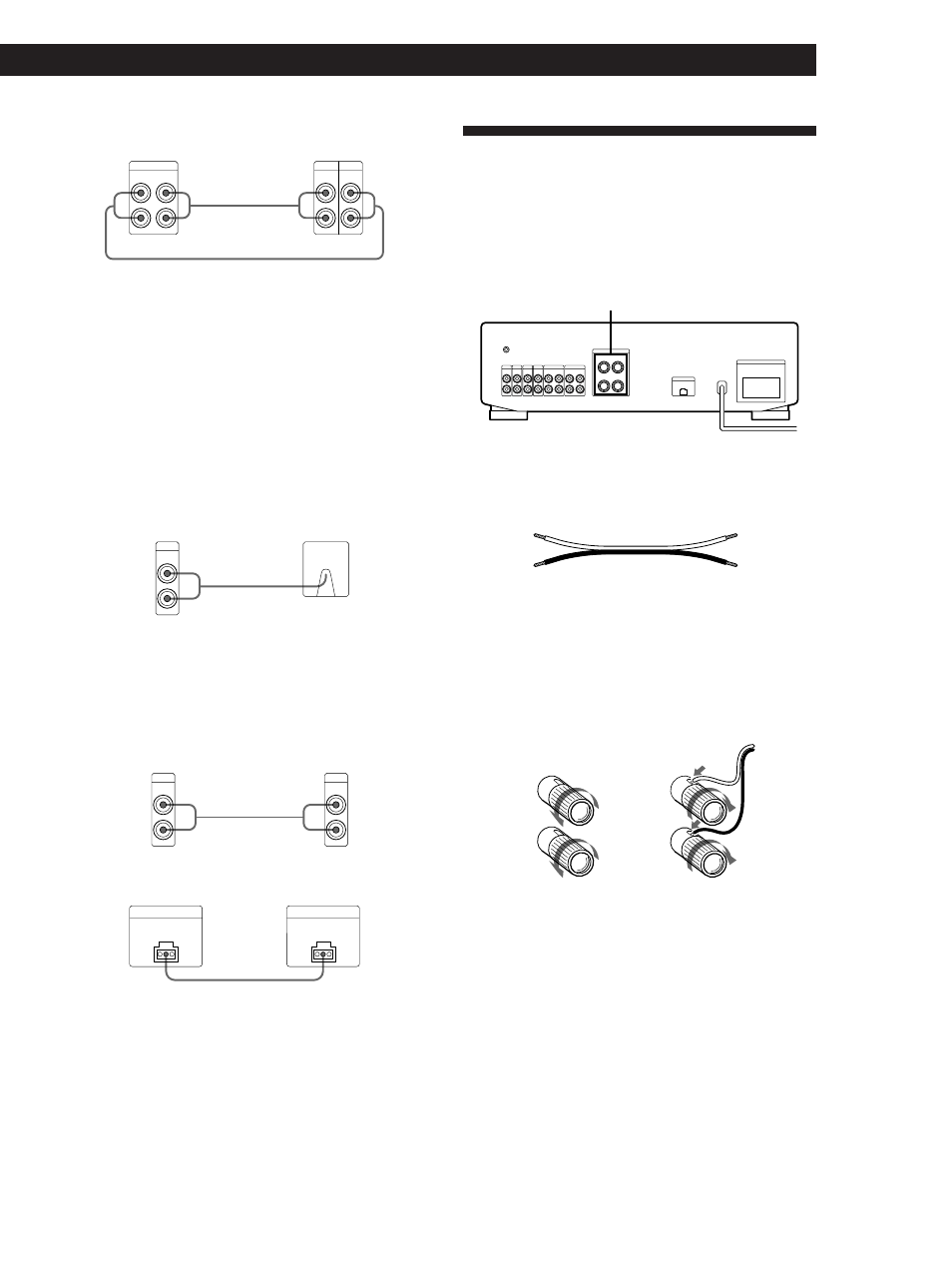

Użyj powyższej konfiguracji aby podłączyć gniazdka
OUTPUT i INPUT:
–– magnetofonu lub decka DAT do gniazdek TAPE1/DAT.
–– magnetofonu lub decka MD do gniazdek TAPE2/MD.
Gramofon
1 Przed podłączeniem przewodów wyjmij wtyczki zwierające z
gniazdek PHONO (ale dopiero wówczas gdy podłączasz
gramofon).
Nie wkładaj wtyczek zwierających do żadnego z zestawów
gniazdek RECOUT. Robiąc to możesz wstrzymać wyjście ze
wzmacniacza lub spowodować wadliwe działanie urządzenia.
2 Podłącz przewody połączeniowe audio.
Uwaga
Aby uniknąć przydźwięku podłącz przewód uziemienia do
SIGNAL GND (
y) wzmacniacza.
Telewizor lub magnetowid
EON CONTROL (tylko TA-FE520R)
Ç
IN
EON CONTROL
OUT
EON CONTROL
Jeżeli Twoj tuner posiada łącze EON CONTROL OUT,
połącz je z łączem EON CONTROL IN wzmacniacza aby
umożliwić korzystanie z funkcji EON (wybiórczość pewnych
stacji) RDS (systemu danych radiowych) (patrz str. 8).
magnetofon wzmacniacz
wzmacniacz gramofon
wzmacniacz
telewizor lub
magnetowid
wzmacniacz tuner
Ç
IN
PHONO
L
R
Ç
IN
AUX
LINE
OUTPUT
L
R
L
R
(+)
(–)
(+)
(–)
Podłączanie zestawu
głośników
Ogólne
Tu znajdziesz instrukcje, jak podłączyć głośniki do
wzmacniacza.
Jakie przewody będą mi potrzebne ?
Przewód głośnika (brak w wyposażeniu) (1 dla każdego
głośnika)
Skręć 15 mm odcinki kabla, z których zdjęta jest izolacja.
Upewnij się, że kolory przewodów głośników pasują do
odpowiedniego gniazdka komponentu, + do + a
– do –.
Jeżeli przewody są odwrocóne, dźwięk będzie
zniekształcony i pozbawiony basów.
Podłączenia
SPEAKERS
IN REC OUT IN
PHONO
IN
TUNER
IN IN RECOUT IN
CD AUX TAPE2/MD TAPE1/DAT
EON CONTROL
AC OUTLET
SPEAKERS
L
R
IMPEDANCE USE 4 - 16 Ω
SWITCHED 100W MAX +
–
+
–
R L SIGNAL GND y
IN
]
}
]
}
