Czynności wstępne
4 PL
głośnik
(L-lewy)
głośnik
(R-prawy)

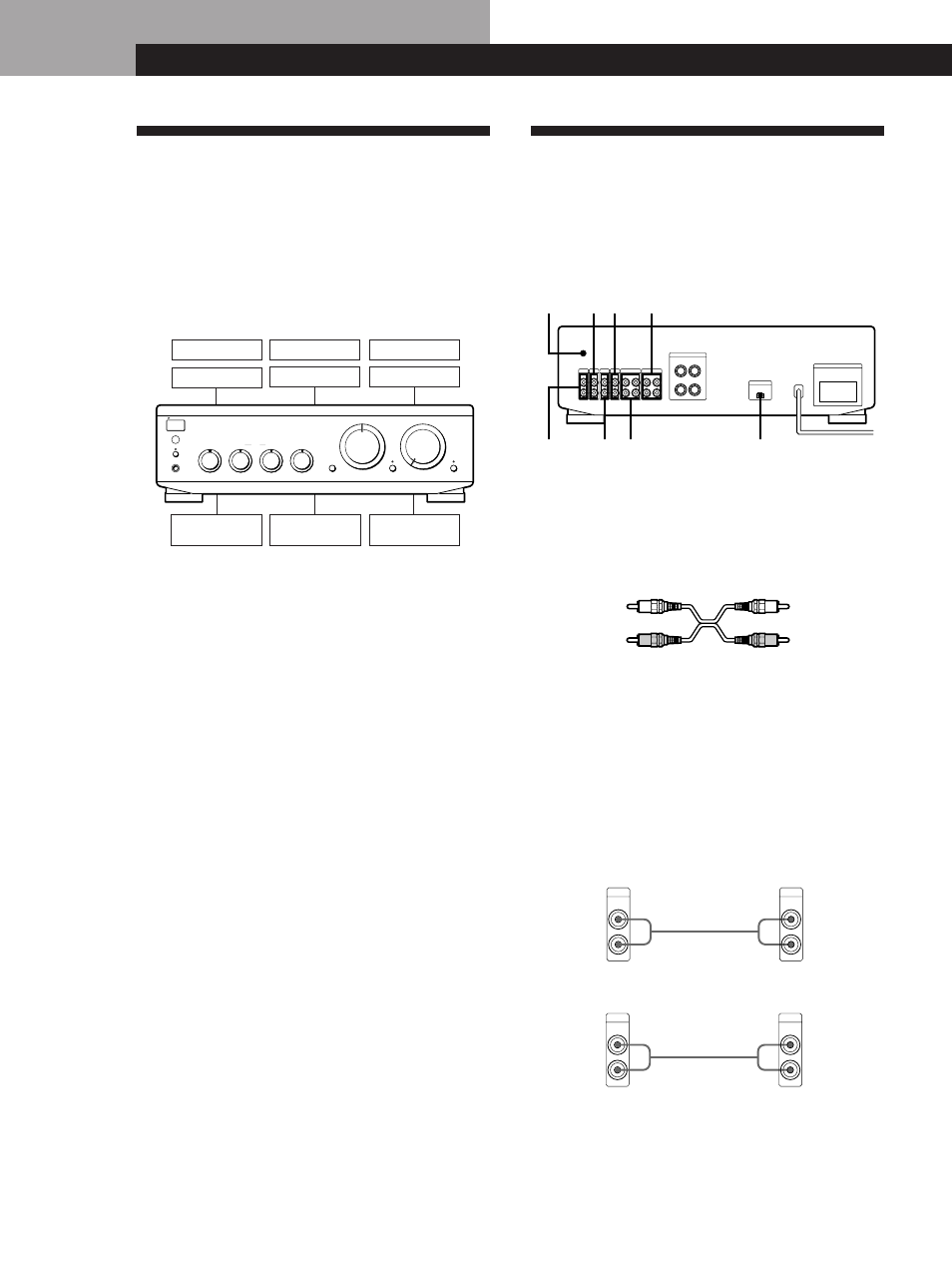

Ogólnie o podłączaniu
Wzmacniacz umożliwia podłączenie i obsługę
następujących komponentów audio. Wykonaj
czynności podłączania opisane w instrukcjach obsługi
każdego z komponentów, który chcesz podłączyć.
Aby zapoznać się z lokalizacją i nazwą
poszczególnych gniazdek patrz “Opis tylnego panela”
na str. 11.
deck DAT
Zanim rozpoczniesz
• Wyłącz zasilanie wszystkich komponentów przed
przystąpieniem do jakichkolwiek podłączeń.
• Nie podłączaj przewodów zasilania różnych
komponentów przed ukończeniem wszystkich
podłączeń.
• Do podłączeń do wzmacniacza użyj przewodów
połączeniowych audio znajdujących się w
wyposażeniu poszczególnych komponentów.
Nabądź i używaj wymaganych dodatkowych
przewodów.
• Upewnij się, że podłączenia są solidnie wykonane
aby uniknąć przydźwięku i zakłóceń.
• Podczas podłączania przewodu połączeniowego
audio upewnij się, że dopasowałeś R (prawe) i L
(lewe) gniazdka wzmacniacza do gniazdek R i L
innych komponentów.
Podłączanie komponentów
audio
Ogólne
Tu znajdziesz instrukcję, jak podłączyć posiadane
komponenty audio do wzmacniacza.
PHONO
y TUNER
TAPE2/MD EON CONTROL IN CD
TAPE1/DAT AUX
IN REC OUT IN
PHONO
IN
TUNER
IN IN RECOUT IN
CD AUX TAPE2/MD TAPE1/DAT
EON CONTROL
AC OUTLET
SPEAKERS
L
R
IMPEDANCE USE 4 - 16 Ω
SWITCHED 100W MAX +
–
+
–
R L SIGNAL GND y
IN
Jakie przewody będą mi potrzebne ?
Przewód połączeniowy audio (brak w wyposażeniu) (po 2
dla magnetofonu, decka DAT lub decka MD; po 1 dla
każdego innego komponentu)
Podłączenia
Strzałka ç wskazuje kierunek przepływu sygnału.
Uwaga
Gniazdka TA-FE520R są ukazane na następujących
ilustracjach.
odtwarzacz CD
tuner
Czynności wstępne
g
SPEAKERS ON OFF
BASS •
–10 +10
TREBLE TONE •
–10 +10
BALANCE
LOUDNESS Ø ON ø OFF
•
LEFT RIGHT
VOLUME
0 10
INPUT SELECTOR CD TUNER
PHONO
AUX
TAPE2/MD
TAPE1/DAT
PHONES
EON LINK
STANDBY
SOURCE DIRECT TAPE MONITOR (tylko TA-FE520R)
wzmacniacz odtwarzacz CD
biały (L)
czerwony (R) czerwony (R)
biały (L)
gramofon
telewizor lub
magnetowid
magnetofon
deck MD
tuner
odtwarzacz CD
IN
CD
L
R
Ç
LINE
OUTPUT
L
R
IN
TUNER
L
R
Ç
LINE
OUTPUT
L
R
wzmacniacz tuner
