9

Conector del micrófono

Conector de tres clavijas tipo profesional diseñado para
usarse con conectores Cannon serie XL, Switchcraft serie
A3 (Q-G) o uno equivalente.

Conjunto giratorio

Incorporado en el micrófono con tuerca prisionera para faci-
litar la instalación en pedestal con roscas de

5

/

8

pulg-27.

Caja

Caja de aluminio y acero con acabado gris oscuro y pantalla
contra viento de espuma gris oscuro.

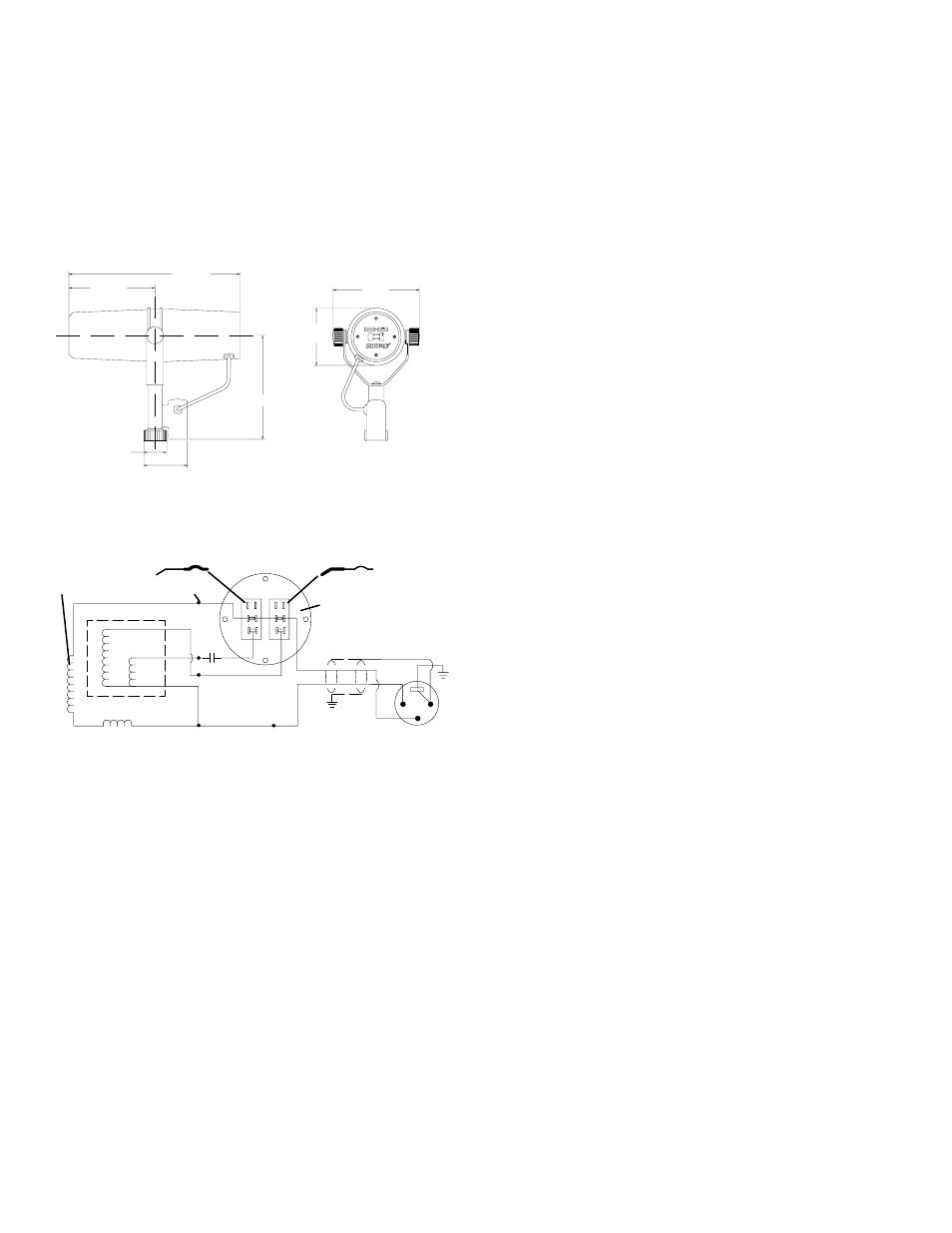

Dimensiones

Vea la Figura 3.

95 mm

189.7 mm

25.4 mm

48 mm

117 mm

96 mm

63.5 mm

DIMENSIONES GENERALES

FIGURA 3

Peso neto

765,4 g (1 lb, 11 oz)

BOBINA

MOVIL

BORNE

CODIFICADO

NEGRO

240 mH

11 mH

BOBINA ANULADORA
DE ZUMBIDO

.22

µ

F

x 35 V

AMARILLO

VERDE

BLANCO

NEGRO

TIERRA DE

CHASIS

VERDE

BLINDAJE

PLACA DE INTERRUPTORES
(VISTA DE LADO DE BORNES)

INTERRUPTOR DE ATENUACION
PROGRESIVA DE BAJOS

INTERRUPTOR DE

AMPLIFICACION DE PRESENCIA

1

2

3

TRANSLÚCIDO

CONEXIONES INTERNAS

FIGURA 4

CERTIFICACIONES

Califica para llevar las marcas CE. Cumple la directiva europea

89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento esta-
blecidos en la norma europea EN 55103 (1996), partes 1 y 2, para
zonas residenciales (E1) y zonas de industria ligera (E2).

ACCESORIO SUMINISTRADO
Cubierta de interruptores

RPM602

. . . . . . . . . . . . . . . . . . . . . .

ACCESORIOS OPCIONALES
Pedestal de escritorio

S37A, S39A

. . . . . . . . . . . . . . . . . . . . . .

Conjunto de cable y enchufe (7,6 m – 25 pies)

C25F

. . . . . .

REPUESTOS
Cápsula

RPM106

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pantalla

RK345

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Para información adicional acerca del servicio o repuestos,

llame al Departamento de servicio Shure al teléfono
1–800–516–2525. Fuera de los EE.UU., llame al servicentro
autorizado de productos Shure.

ESPECIFICACIONES PARA ARQUITECTOS

El micrófono será de tipo bobina móvil (dinámico) con una

respuesta de frecuencia de 50 a 20.000 Hz. La unidad tendrá
una respuesta polar de cardioide. La atenuación en los lados
será de aproximadamente 6 dB y en la parte trasera será de 15
a 20 dB. El micrófono será de baja impedancia con una
impedancia nominal de 150 ohmios para conectarlo a
entradas para micrófono con impedancias nominales de 19 a
300 ohmios. La señal de salida del micrófono será de –57,0
dB, en donde 0 dB equivale a 1 mW por cada Pascal.

El micrófono tendrá dos interruptores que permitan contro-

lar su respuesta de frecuencia. El primero de ellos será el se-
lector de atenuación progresiva de bajos. Una de las posicio-
nes de este interruptor proporciona una respuesta de
frecuencia plana y la otra una atenuación progresiva de las
frecuencias bajas. El segundo interruptor controla la amplifi-
cación de la banda media (presencia). Una de las posiciones
de este interruptor proporciona una respuesta plana para las
frecuencias de la banda media y la otra amplifica la amplitud
de las mismas. El micrófono tendrá un montaje giratorio
incorporado que permita montarlo en un pedestal con roscas
de

5

/

8

pulg-27.

Las dimensiones generales de la unidad serán: 189,7 mm

(7,469 pulg) de largo, 148 mm (5,812 pulg) de altura y 96 mm
(3,775 pulg) de ancho.

El micrófono será Shure modelo SM7A, o uno equivalente.
