Page 11
11
Connettore del microfono
Connettore audio professionale a tre piedini appositamente
realizzato per l’adattamento con connettori Cannon serie
XL, Switchcraft serie A3 (Q-G) o equivalenti.
Snodo
Parte integrale del microfono, con dado prigioniero per facil-
itare il fissaggio al sostegno; adatto per il montaggio su sos-
tegno con filettatura
5
/
8
in-27.
Involucro
In acciaio e alluminio, smaltato, grigio scuro, con antivento
in materiale poliuretanico grigio scuro.

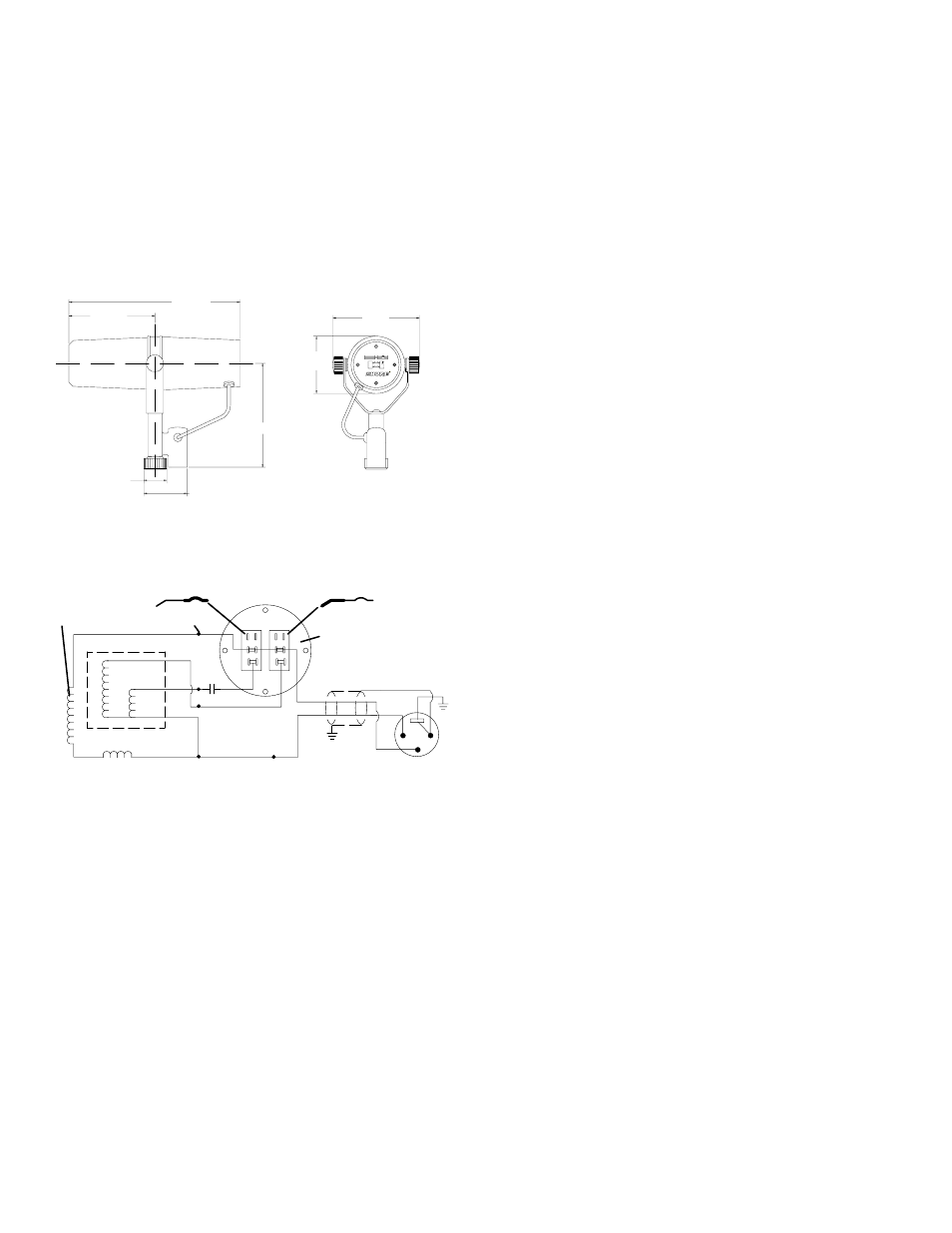

Dimensioni
Vedi figura 3.
95 mm
189.7 mm
25.4 mm
48 mm
117 mm
96 mm
63.5 mm
DIMENSIONI COMPLESSIVE
FIGURA 3
Peso netto
765,4 grammi (1 libbra e 11 once)
BOBINA
PER LA
VOCE
TERMINALE
CODIFICATO
NERO
240 mH
11 mH
BOBINA ANTIRONZIO
.22
µ
F
x 35 V
GIALLO
VERDE
BIANCO
MASSA
INVOLUCRO
SCHERMATURA
PLACCA PORTAINTERRUTTORI
(VISTA DAL LATO DEL
TERMINALE)
INTERRUTTORE PER ATTENUAZIONE
ALLE BASSE FREQUENZE
INTERRUTTORE PER
AMPLIFICAZIONE DI PRESENZA
1
2
3
VERDE
NERO
TRANSLUCIDO
CONNESSIONI INTERNE
FIGURA 4
CERTIFICAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva
europea sulla compatibilità elettromagnetica 89/336/CEE. Con-
forme ai criteri sulle prestazioni e alle prove pertinenti specificati
nella norma europea EN 55103 (1996) parti 1 e 2, per ambienti re-
sidenziali (E1) e industriali leggeri (E2).
ACCESSORI IN DOTAZIONE
Piastra di copertura selettore
RPM602
. . . . . . . . . . . . . . . . . .
ACCESSORI IN OPZIONE
Sostegno da tavolo
S37A, S39A
. . . . . . . . . . . . . . . . . . . . . . . .
Complessivo cavo e spina (7,6 m – 25 piedi)
C25F
. . . . . . . .
RICAMBI
Capsula
RPM106
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Antivento
RK345
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Per assistenza o informazioni sui ricambi, rivolgetevi al ser-
vizio di assistenza Shure chiamando il numero
1–800–516–2525 (negli USA). Fuori degli USA, rivolgetevi al
centro di assistenza Shure autorizzato.
SPECIFICHE DI PROGETTAZIONE
Il microfono deve essere a bobina mobile (dinamico) con
risposta in frequenza tra 50 e 20.000 Hz. Il diagramma polare
deve essere a cardioide. L’attenuazione deve essere uguale a
circa 6 dB ai lati e compresa tra 15 e 20 dB nella parte poster-
iore. Il microfono deve essere a bassa impedenza, con impe-
denza nominale uguale a 150 ohm per il collegamento a in-
gressi microfonici di impedenza nominale compresa tra 19 e
300 ohm. L’uscita del microfono deve essere uguale e -57,0
dB, con 0 dB = 1 milliwatt a pascal.
Il microfono deve essere dotato di due interruttori di regola-
zione della risposta in frequenza. Il primo interruttore deve es-
sere un selettore dell’attenuazione alle basse frequenze; una
posizione di questo selettore deve corrispondere ad una ris-
posta in frequenza piatta alle basse frequenze, l’altra posi-
zione deve corrispondere ad un’attenuazione alle basse fre-
quenze graduale. Il secondo interruttore deve regolare l’enfasi
alle frequenze intermedie (amplificazione di presenza); una
posizione di questo interruttore deve corrispondere ad una ris-
posta in frequenza piatta alle frequenze intermedie, l’altra po-
sizione deve corrispondere ad un aumento del livello della ris-
posta in frequenza alle frequenze intermedie. Il microfono
deve essere dotato di uno snodo integrale, adatto per il mon-
taggio su un sostegno con filettatura
5
/
8
in-27.
Le dimensioni complessive devono essere (lunghezza x al-
tezza x larghezza) 189,7 x 148 x 96 mm (7,469 x 5,812 x 3,775
pollici).
Il microfono deve essere uno Shure modello SM7A o equi-
valente.
