9
DESCRIZIONE GENERALE
I modelli UNISPHERE I serie 565 sono microfoni dinamici, uni-
direzionali, a doppia impedenza, dotati di una robusta griglia ante-
riore sferica a struttura metallica reticolare nella quale sono
montati un antivento e un filtro antischiocco di grande efficacia.
I microfoni serie 565 sono spediti con la connessione pronta
per il funzionamento a bassa impedenza, permettono riproduzioni
di grande qualità del suono di oratori e cantanti e costituiscono
una scelta diffusa per auditori, chiese, sale da riunione e scuole.
CARATTERISTICHE
• Impedenza selezionabile tra due valori.
• Interruttore on/off con relè reed, silenzioso, con placca di
bloccaggio.
• Di tipo dinamico, a cardioide.
• Risposta in frequenza: da 50 a 15.000 Hz.
DESCRIZIONE DEI MODELLI
Modello 565SD—CN: fornito con cavo XLR da 6,1 metri.
Modello 565SD—LC: nessun cavo in dotazione.
COLLEGAMENTI
Quando il microfono è usato con un ingresso bilanciato, il cavo
del segnale audio va collegato ai i piedini 2 e 3. Se invece l'ingres-
so è sbilanciato, collegate il cavo del segnale al piedino 2, mentre
il piedino 3 va collegato alla schermatura (massa) del cavo. Un
cavo adatto è, per esempio, il modello ad alta impedenza Shure
C20HZ.
SELEZIONE DELL'IMPEDENZA
Il microfono è spedito con la connessione pronta per il funzio-
namento a bassa impedenza. Per selezionare l'impedenza alta,
procedete come segue (vedi Figura 1):
1. Staccate l'apposito connettore dall'estremità a presa del
microfono girando in senso antiorario la vite di fermo con sca-
nalatura ed estraetelo con cautela dall'involucro.
2. Scollegate dalla parte posteriore del connettore lo zoccolo a
due terminali di selezione dell'impedenza.
3. Ricollegate lo zoccolo in posizione inversa, in modo che il pie-
dino 3 del connettore sia inserito nel terminale “H” (bianco)
dello zoccolo.
4. Reinserite il connetore nel microfono e avvitate bene la vite di
fermo girandola in senso orario.

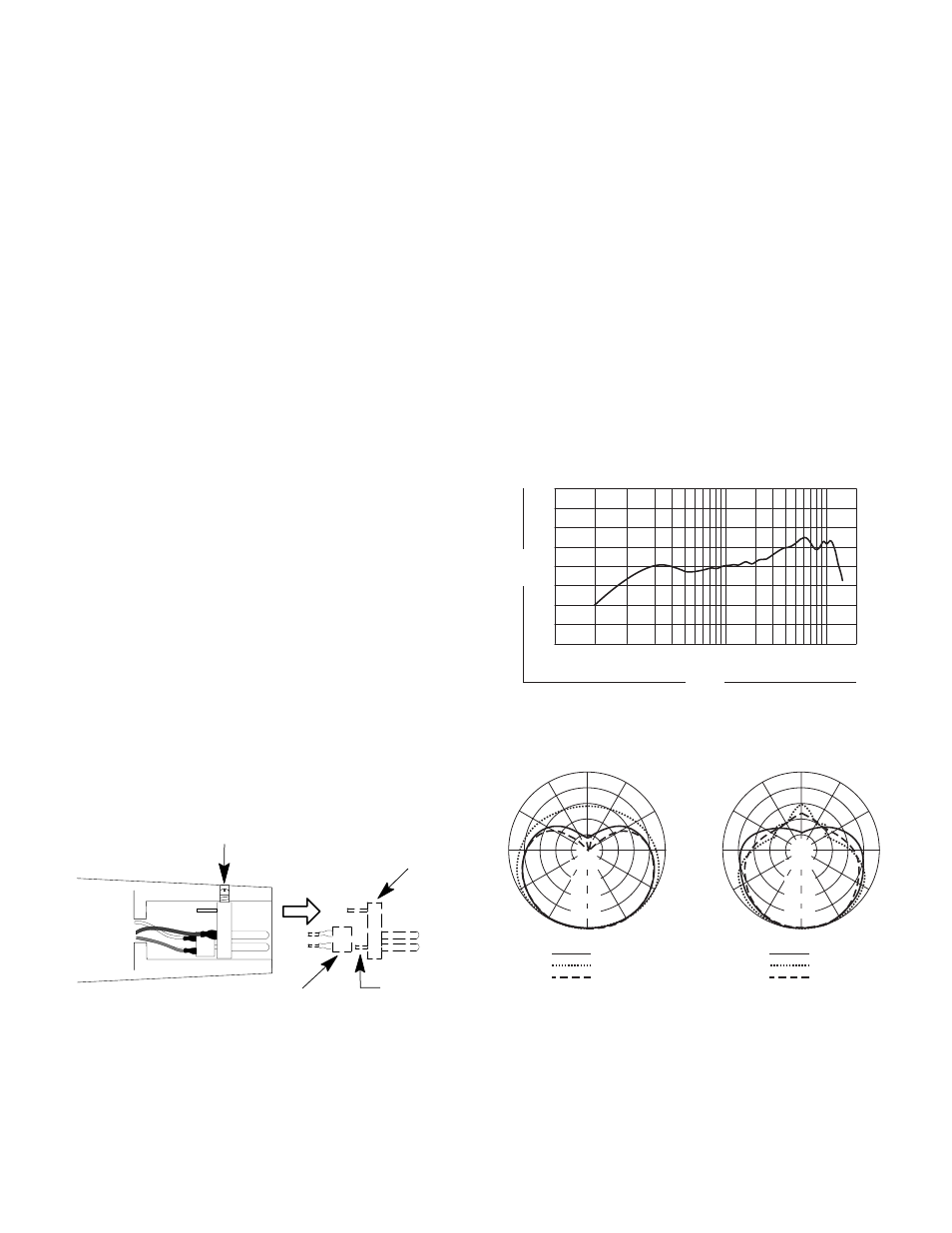

SELEZIONE DELL'IMPEDENZA-
ESTREMITÀ PER IL CONNETTORE NELLA PARTE TERMINA-
LE DEL MICROFONO
FIGURA 1
POLARITÀ
Tutti i cavi e i microfoni devono essere provati per verificare che
abbiano la stessa polarità. Per provare due microfoni o i rispettivi
cavi (o i microfoni e i cavi allo stesso tempo), collegateli ad un am-
plificatore e parlate o cantate tenendo i microfoni a 7-10 centimetri
di distanza l'uno dall'altro. Il suono emesso dai diffusori deve es-
sere lo stesso sia che si parli verso l'uno o l'altro microfono sia che
si parli direttamente tra di essi. Se il volume diminuisce notevol-
mente o si rileva una zona morta quando si parla tra i microfoni,
questi o i cavi hanno polarità opposta.
Per cambiare la polarità di un cavo microfonico, adoperate un
invertitore di fase Shure A15PRS o scambiate i conduttori collega-
ti ai piedini 2 e 3 del connettore a tre contatti. Per cambiare la po-
larità di un microfono occorre scambiare i conduttori della capsula;
questa operazione deve essere eseguita dal rivenditore, dal per-
sonale di assistenza Shure o da altro personale di assistenza qua-
lificato.
DATI TECNICI
Tipo
Dinamico
Risposta in frequenza
Da 50 Hz a 15.000 kHz
Diagramma polare
Cardioide (unidirezionale), uniforme in frequenza, simmetrico
rispetto all'asse
lmpedenza
Doppia. L'impedenza nominale è uguale a 150 ohm (250 ohm
effettivi) per collegamenti ad ingressi microfonici con impeden-
za compresa tra 19 e 300 ohm; ed “High (Alta)” per collega-
menti ad ingressi ad alta impedenza.
Alla spedizione la connessione è stata eseguita per il funziona-
mento a bassa impedenza. Per cambiare impedenza, seguite
le istruzioni riportate nella sezione corrispondente.
VITE DI FERMO
ZOCCOLO DI SELEZIO-
NE IMPEDENZA
ELEMENTO A SPINA
PIEDINO 3
20 20000 1000 10000 50 100
9 8 7 6 5 4 3 2 9 8 7 6 5 4 3 2
+10
0
–10
Hz
dB
-20
+20
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
125 Hz
400 Hz
8000 Hz
2000 Hz
