ALLGEMEINES
Die Mikrofone der Serie UNISPHERE I 565 sind dynamische
Doppelimpedanz-Richtmikrofone mit einem robusten vorderen
Drahtgaze-Kugelgrill, der einen äußerst wirksamen Wind- und
„Pop“-Filter enthält.
Die Mikrofone der Serie 565 werden beim Versand für niederoh-
migen Betrieb geschaltet und bieten hervorragende Gesangs- und
Sprachwiedergabe an Lesenpulten und auf Bühnen; sie sind be-
liebt für den Einsatz in öffentlichen Hörsälen, Kirchen, Tagungshal-
len und Schulen.
TECHNISCHE EIGENSCHAFTEN
• Wählbarer Doppelimpedanzbetrieb
• Lautloser magnetischer Ein/Aus-Zungenschalter mit wahl-
weiser Sperrvorrichtung
• Dynamisches Nierenmikrofon
• Frequenzgang: 50 bis 15.000 Hz
MODELLVARIANTEN
Modell 565SD—CN: Wird mit 6,1 m-XLR-Kabel geliefert.
Modell 565SD—LC: Kabel nicht im Lieferumfang.
ANSCHLÜSSE
Bei Verwendung des Mikrofons an einem symmetrischen Ein-
gang führen die Pins 2 und 3 das Tonsignal. Bei Verwendung des
Mikrofons an einem unsymmetrischen Eingang ein mit Pin 2 ver-
drahtetes Kabel als Signalträger verwenden und Pin 3 an die Ka-
belabschirmung (Masse), wie z.B. das hochohmige Kabel Shure
C20HZ, anschließen.
IMPEDANZAUSWAHL
Das Mikrofon wird beim Versand für niederohmigen Betrieb ge-
schaltet. Zum Umschalten auf hochohmigen Betrieb wie folgt vor-
gehen (siehe Abb. 1):
1. Das Steckelement am Buchsenende des Mikrofons entfernen,
indem die geschlitzte Stellschraube nach innen (gegen den
Uhrzeigersinn) gedreht wird und das Steckelement vorsichtig
aus dem Gehäuse gezogen wird.
2. Den Impedanzwahlsockel mit 2 Anschlußklemmen vom hinte-
ren Teil des Steckelements abnehmen.
3. Den Impedanzwahlsockel mit 2 Anschlußklemmen in umge-
kehrter Lage wieder anschließen, so daß Pin 3 des Steckele-
ments in die Sockelklemme „H“ (Weiß) eingesteckt wird.
4. Das Steckelement wieder in das Mikrofon einbauen und die
Stellschraube sicher festziehen, indem sie nach außen (im
Uhrzeigersinn) gedreht wird.

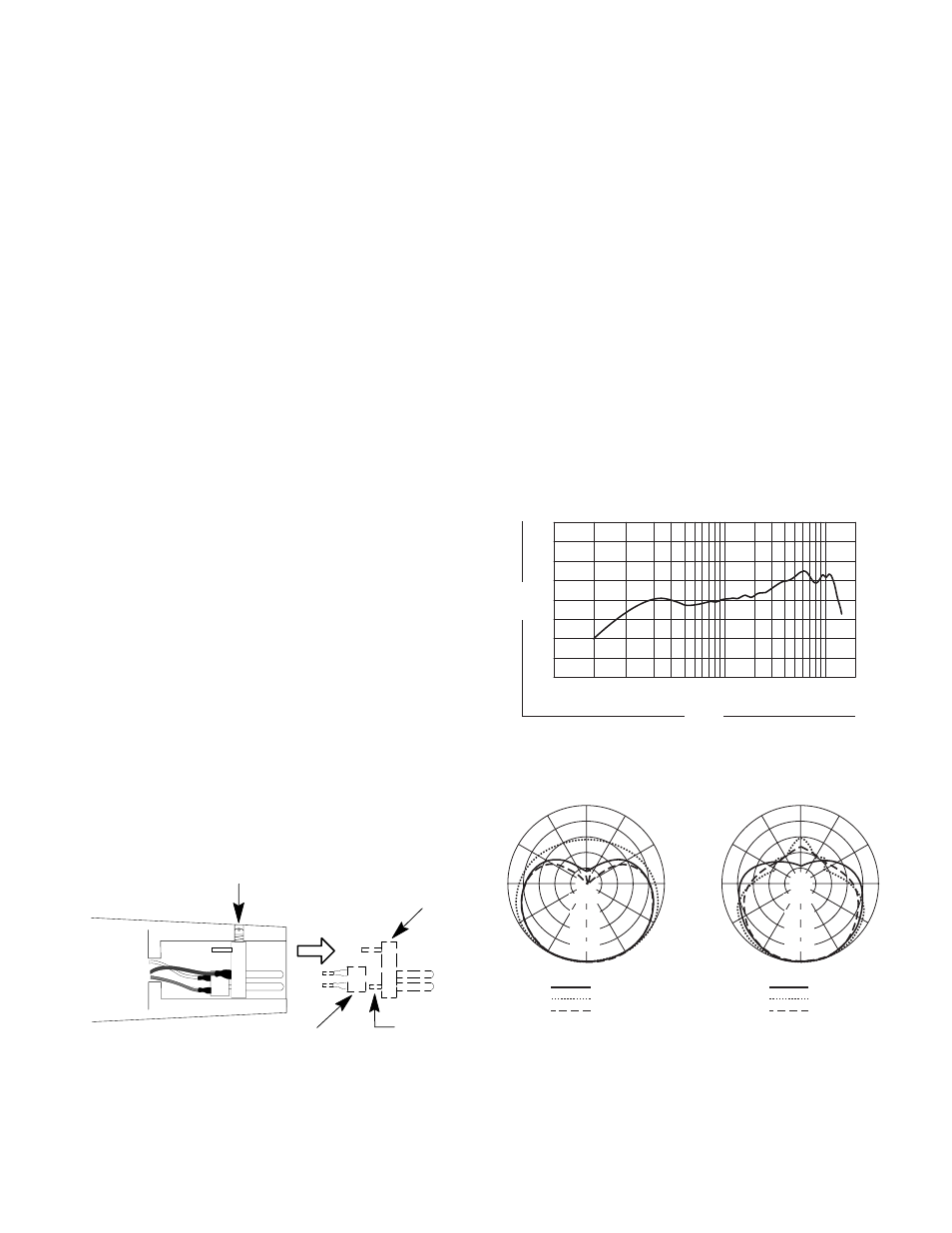

IMPEDANZAUSWAHL-
BUCHSENENDE DES MIKROFONS
ABBILDUNG 1
POLARITÄT
Sämtliche Kabel und Mikrofone sollten geprüft werden, um si-
cherzustellen, daß sie dieselbe Polarität aufweisen. Zum Prüfen
zweier Mikrofone und/oder ihrer Kabel auf richtige Polarität werden
diese an einem Verstärker angeschlossen; dann in die Mikrofone
sprechen oder singen, wobei sie 7 bis 10 cm auseinandergehalten
werden. Der von den Lautsprechern ausgehende Ton muß dersel-
be sein, ganz gleich, ob in eines der beiden Mikrofone oder direkt
zwischen ihnen gesprochen wird. Falls der Ton erheblich abfällt
oder wenn beim Sprechen zwischen den beiden Mikrofonen ein to-
ter Punkt festgestellt wird, weisen entweder die Mikrofone oder
ihre Kabel umgekehrte Polarität auf.
Zum Ändern der Polarität eines Mikrofonkabels entweder ein
Phasenumkehrgerät Shure A15PRS verwenden oder die an die
Pins 2 und 3 des dreipoligen Steckers angeschlossenen Drähte an
einem Ende des Kabels vertauschen. Zum Ändern der Polarität ei-
nes Mikrofons müssen die Leitungen der Mikrofonkapsel ver-
tauscht werden. Diese Änderung sollte von Ihrem Vertragshändler,
dem Shure-Werkskundendienst oder anderen qualifizierten War-
tungstechnikern durchgeführt werden.
TECHNISCHE DATEN
Typ
Dynamisch (Tauchspule)
Frequenzgang
50 bis 15.000 Hz
Richtcharakteristik
Nierencharakteristik (unidirektional)-mit gleichförmigem Fre-
quenzgang und Achsensymmetrie.
STELLSCHRAUBE
IMPEDANZAUSWAHL-
SOCKEL
STECKELEMENT
PIN 3
