Nivel de salida (a 1000 Hz)
*0 dB = 1 voltio por Pascal (1 Pa = 94 dB SPL)
Polaridad
Una presión positiva en el diafragma del micrófono produce un
voltaje positivo en la clavija 2 (respecto a la clavija 3).
Interruptor
Interruptor de lengüeta magnética incorporado con placa de
bloqueo. Para trabar el interruptor en la posición activada, retire
el tornillo de la placa de bloqueo y gire la placa 180 °. Vuelva a
colocar el tornillo y apriételo.
Soporte amortiguado de la cápsula
Aislante de vibraciones de caucho interno
Cable
565SD—CN: De 6,1 m de dos conductores con funda de cau-
cho, desconectable, con conectores tipo XLR.
Adaptador giratorio
De acción positiva y con arco de ajuste de 90 ° de vertical a
horizontal, permite sacarlo fácilmente para usar el micrófo-
no en la mano, puede montarse en pedestales con roscas
de 5 /
8
pulg-27.
Caja
Moldeado a troquel con chapado en cromo, rejilla y malla de
acero inoxidable.
Dimensiones
Peso neto (sin cable)
298 g
CERTIFICACIONES
Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento esta-
blecidos en la norma europea EN 55103 (1996), partes 1 y 2, para
zonas residenciales (E1) y zonas de industria ligera (E2).
ACCESORIO SUMINISTRADO
Adaptador giratorio ................................................ A25D
REPUESTOS
Cápsula.....................................................................R65
Malla y rejilla .......................................................... RS65
Elemento del enchufe ........................................ RK169P
ACCESORIOS OPCIONALES
Transformador de impedancia .........................Serie A95
Pedestal de escritorio ..................................S37A, S39A
Montaje con aislamiento ........................................ A55M
Pantalla ......................................................Serie A58WS
Montaje doble ........................................................ A26M
Cable de baja impedancia (7,6 m) .......................... C25J
Cable de alta impedancia (6,1 m) ........................ C20HZ
ESPECIFICACIONES PARA ARQUITECTOS
El micrófono será de tipo bobina móvil (dinámico) con una res-
puesta de frecuencia de 50 a 15.000 Hz. La unidad tendrá una res-
puesta polar cardioide. La atenuación en los lados será de
aproximadamente 6 dB y en la parte trasera será de 15 a 20 dB.
El micrófono deberá tener dos configuraciones de impedancia,
con una impedancia nominal de 150 ohmios para conectarlo a en-
chufes de entrada de 19 a 300 ohmios y una impedancia "alta"
para conectarlo a enchufes de alta impedancia. El cambio de con-
figuración de impedancia deberá hacerse por medio de conexio-
nes sin soldadura en el enchufe del micrófono.
Los niveles de señal de salida del micrófono deberán ser:
Baja impedancia ................................................-56,0 dB
(0 dB = 1 voltio por Pascal)
Alta impedancia .................................................-34,0 dB
(0 dB = 1 voltio por Pascal)
El micrófono deberá tener un conector tipo XLR de tres clavijas
para equipos de calidad profesional y deberá contar con un inte-
rruptor de activación de lengüeta magnética.
El micrófono deberá suministrarse junto con un adaptador girato-
rio, con arco de ajuste de 90° de la posición vertical a la horizontal
y apropiado para montarse en pedestales con rosca de
5 /
8
pulg-27.
Las dimensiones generales del micrófono serán de 162 mm de
largo y 51 mm de diámetro.
El micrófono será Shure modelo 565SD—LC, 565SD—CN, o
uno equivalente.
Baja (“L”) Alta (“H”)
Voltaje en circuito abierto* -56,0 dB
(1,6 mV)
-34,0 dB
(20 mV)

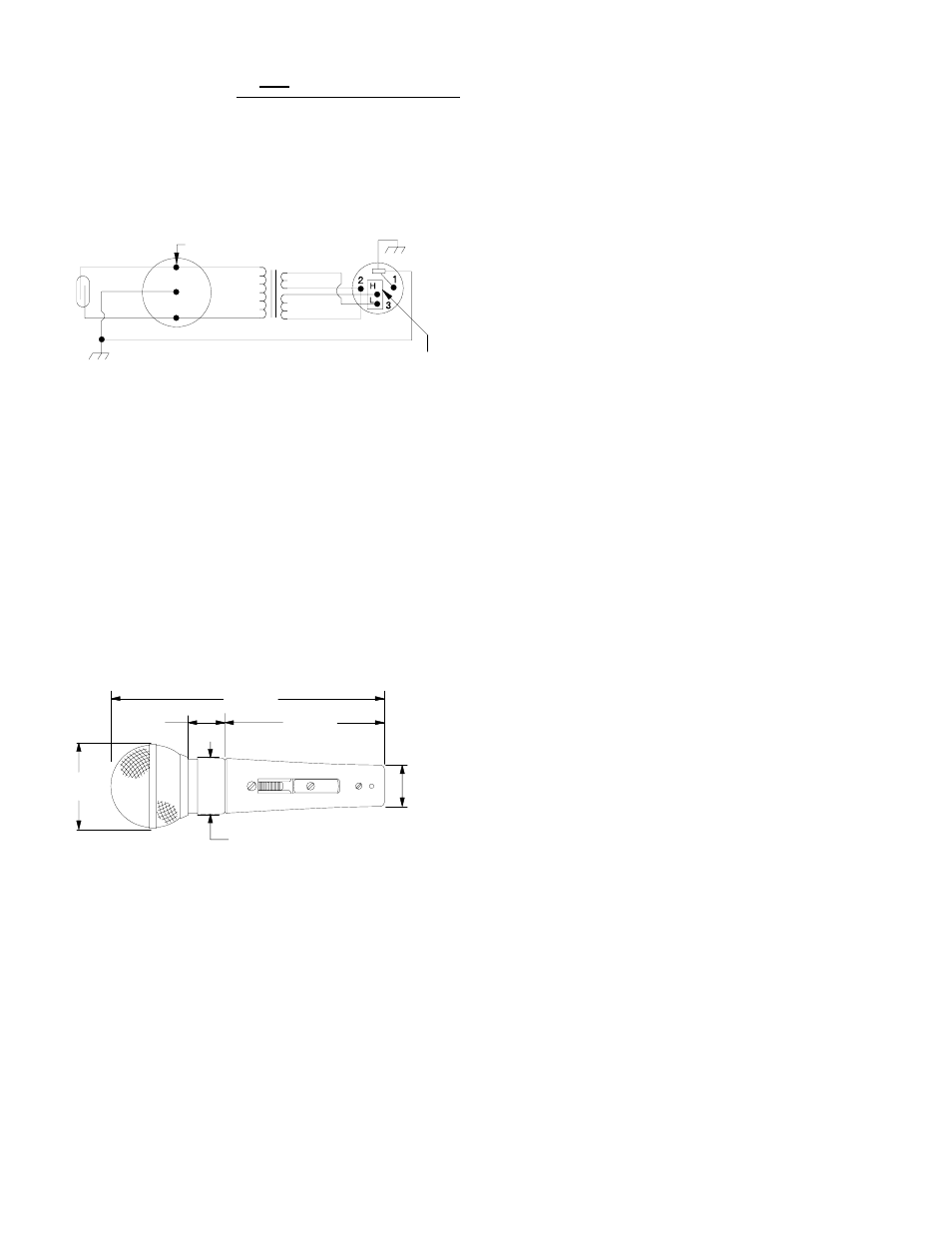

CAPSULA TRANSFORMADOR CONECTOR XLR
BORNE CIFRADO
VERDE
NEGRO
AMARILLO
VERDE
AMARILLO
NEGRO
ROJO
AZUL
BLANCO
NEGRO
INTERRUPTOR
DE LENGÜETA
PUENTE SELECTOR DE IMPEDANCIA (ILUSTRADO
EN POSICION DE BAJA IMPEDANCIA)
(2 in.)
51 mm
161 mm
(6 7/16 in.)
23 mm
(15/16 in.)
22 mm
(7/8 in.)
93 mm
(3 11/16 in.)
34 mm
(1 11/32 in.)
