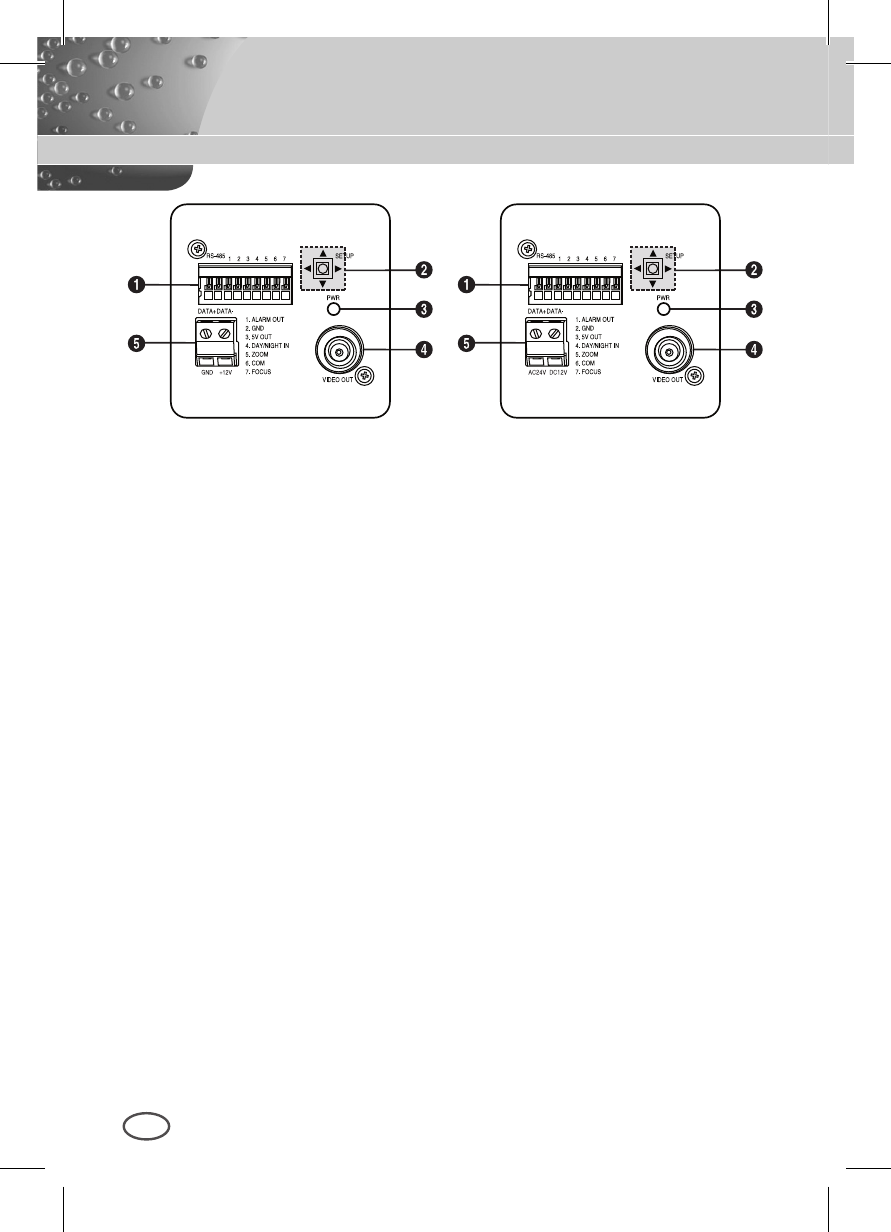

Parça Adları ve İşlevleri
1
Giriş�Çıkış Konnektörü
Giriş�Çıkış Konnektörü
Giriş�Çıkış Konnektörü
Bu konnektör, RS-485 kontrol sinyalleri için giriş ve çıkış
jaklarına sahiptir.
RS-85 DATA+
SFlbRS-485 DATA+ sinyal hattına bağlantı jakı.
RS-85 DATA-
RS-485 DATA- sinyal hattına bağlantı jakı.
1. ALARM OUT
Hareket algılama içinm alarm out jakı. (Açık Kollektör, On Gnd)
2. GND
Topraklama jakı.
. 5V OUT
RS-485 JIG için güç kaynağı jakı. Tipik DC +5V 100mA
içerisinde kullanın.
. DAY/NIGHT IN
Bu, sensörden (seçenek) harici DAY/NIGHT (GÜNDÜZ/GECE)
sinyali almak ve sinyali BW'ye çevirmek için bir işlevdir.
SCC-C2(P)/C25(P)
SCC-C(P)/C5(P)
