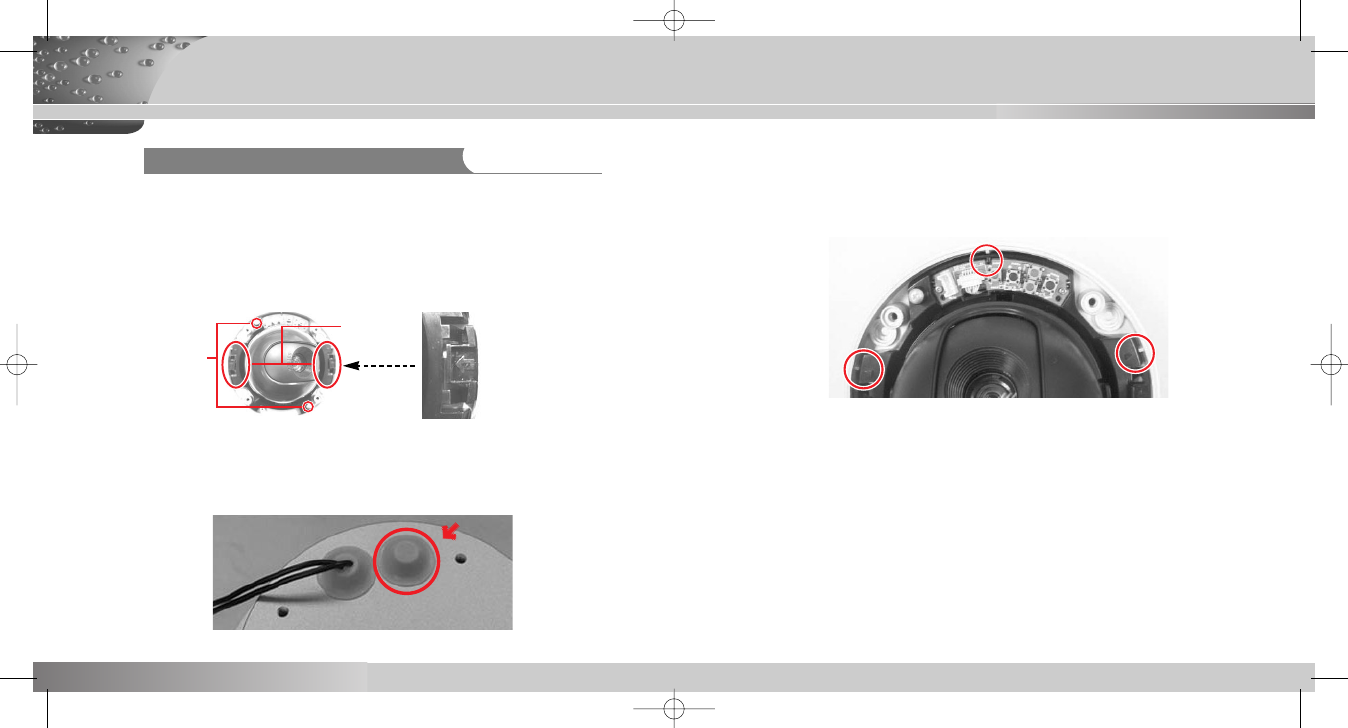

SCC-C9302 설치하기
1. ALARM CABLE을 연결하기 위하여 DOME COVER 를 분리합니다.
(DOME COVER 분해,조립방법은 CAMERA 바닥면을 PIPE 에 설치하는 경우의
3번을 참조하세요.)
2. CAMERA 뭉치를 CASE로부터 분리합니다.
1) SCREW 2 개소를 반시계 방향으로 돌려 풉니다.
2) 좌, 우 레버를 안쪽(화살표방향)으로 당겨 걸림부를 해제한 후 뭉치를 분리합니다.
3. SCC-C9302 는 PIPE 조립용 구멍으로 ALARM CABLE을 통과시킨 후 PCB 의
ALARM TERMINAL에 연결합니다.
SCC-C9302F 는 고무마개를 제거한 후 이곳으로 ALARM CABLE 을 통과시켜서
PCB 의 ALARM TERMINAL에 연결합니다.
4. CAMERA 뭉치를 다시 CASE에 조립합니다.
(그림과 같이 CAMERA 뭉치 3군데 홈과 CASE의 돌기을 맞추어 조립합니다.
CAMERA 뭉치의 좌, 우 홈에는 화살표시가 있습니다.)
5. LENS를 원하는 방향으로 조정하고 DOME COVER를 조립합니다.
(LENS 조정 및 DOME COVER 조립 방법은 CAMERA 바닥면을 PIPE에
설치하는 경우의 3번을 참조하세요.)
ALARM CABLE을 추가 연결하는 방법
2)
1)
