Preparativos
4 PT
R-AUDIO-L S-VIDEO
1
2
VIDEO
LINE OUT
WOOFER
OUT
R L VIDEO
S VIDEO IN
SUB
WOOFER
R L
R
IN IN
DVD
SATELLITE SPEAKER
AUX
L
R
L
VIDEO IN
Ligar o sistema
Pode ligar o SA-F11 directamente ao leitor de
CD/DVD sem o receptor (amplificador).
Não se esqueça que a ligação descrita no manual de
instruções fornecido com o DVP-F11 é diferente da
ligação descrita neste manual.
Antes de proceder à ligação, certifique-se de que todos
os componentes (incluindo o subwoofer) estão
desligados.

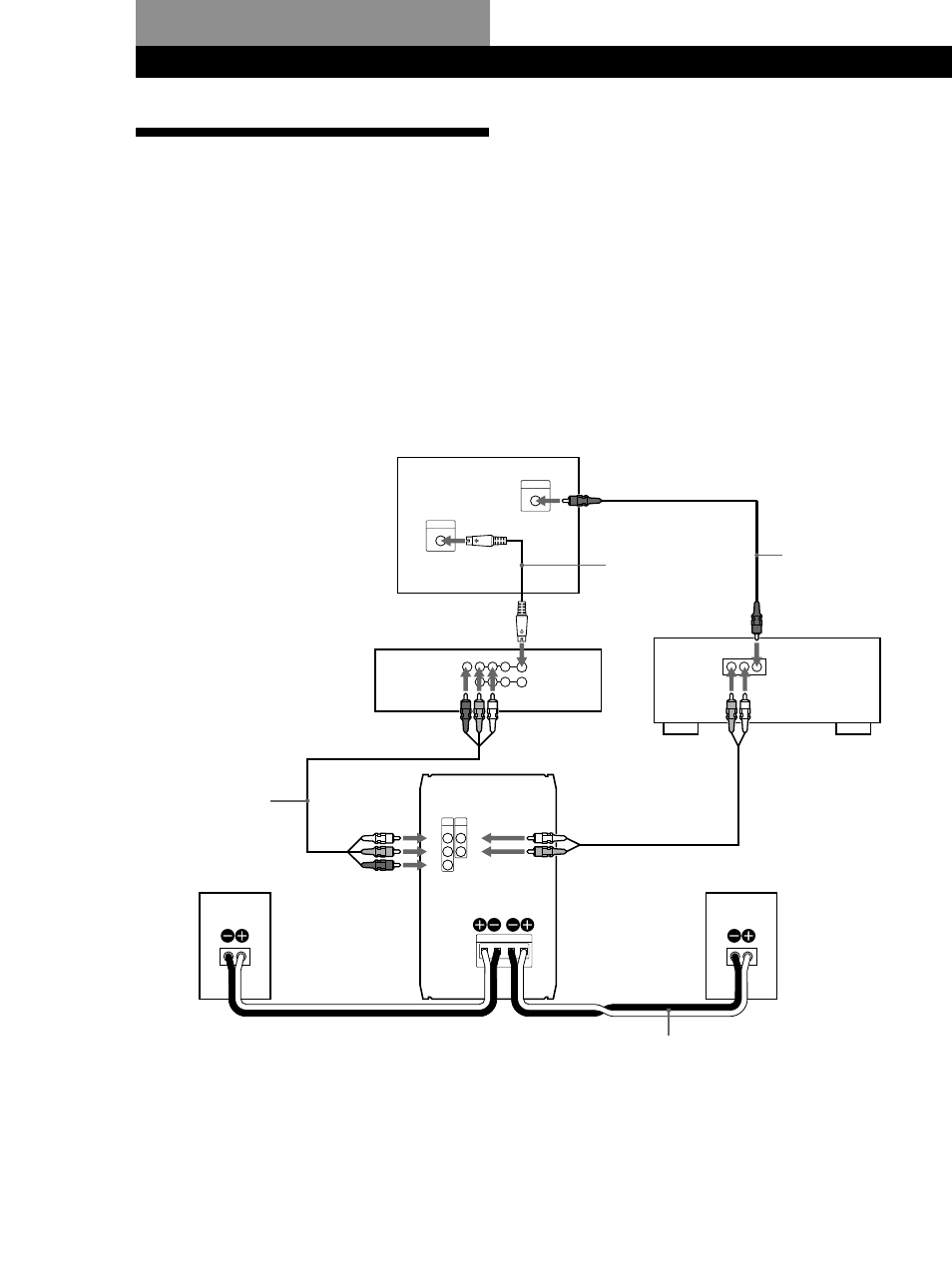

Ligação ao DVP-F11
Esta configuração utiliza-se com o DVP-F11.
Subwoofer
Cabo S vídeo
(não fornecido)
Leitor de CD/DVD
Coluna esquerda
da frente Coluna direita
da frente
Cabo de ligação de áudio
(fornecido)
Televisor
Cabo de ligação das colunas
(fornecido)
Videogravador
Cabo de ligação
vídeo (não
fornecido)
