Mise en Route
4 FR
R-AUDIO-L S-VIDEO
1
2
VIDEO
LINE OUT
WOOFER
OUT
R L VIDEO
S VIDEO IN
SUB
WOOFER
R L
R
IN IN
DVD
SATELLITE SPEAKER
AUX
L
R
L
VIDEO IN

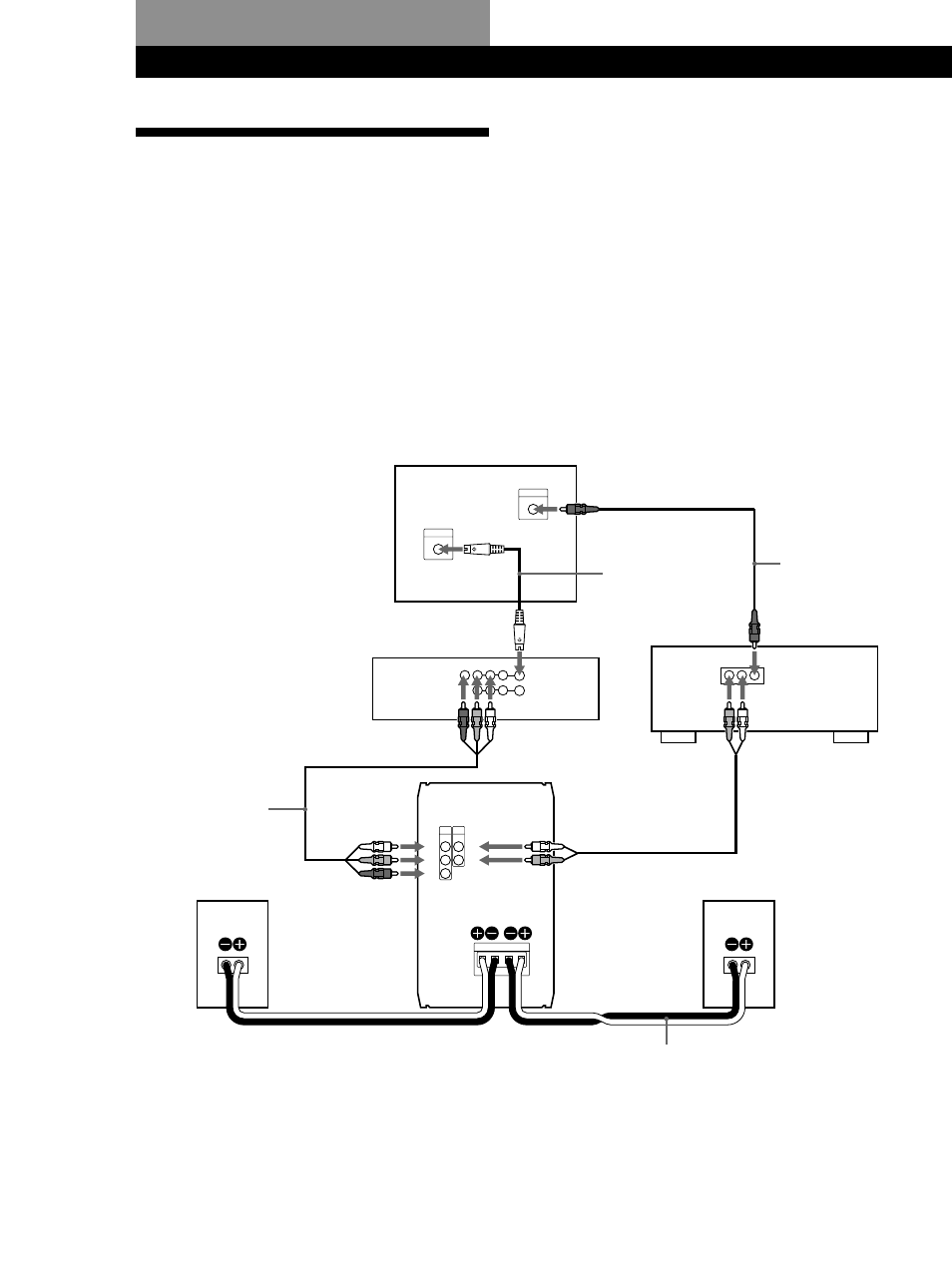

Raccordement du Système
Vous pouvez raccorder directement le SA-F11 au
lecteur CD/DVD sans récepteur (amplificateur).
Sachez que la connexion décrite dans le mode d’emploi
accompagnant le DVP-F11 est différente de celle
décrite dans ce manuel.
Assurez-vous que tous les composants (y compris le
haut-parleur d’extrêmes graves) est éteint avant
d’effectuer la connexion.
Haut-parleur
d’extrêmes graves
Lecteur CD/DVD
Haut-parleur
avant gauche Haut-parleur avant
droit
Câble de connexion
audio (fourni)
Téléviseur
Câble de raccordement de
haut-parleur
(fourni)
Magnétoscope
Câble S vidéo
(non fourni)
Raccordement au DVP-F11
Cette configuration est utilisée lorsque vous utilisez le
DVP-F11.
Câble de connexion
vidéo (non fourni)
