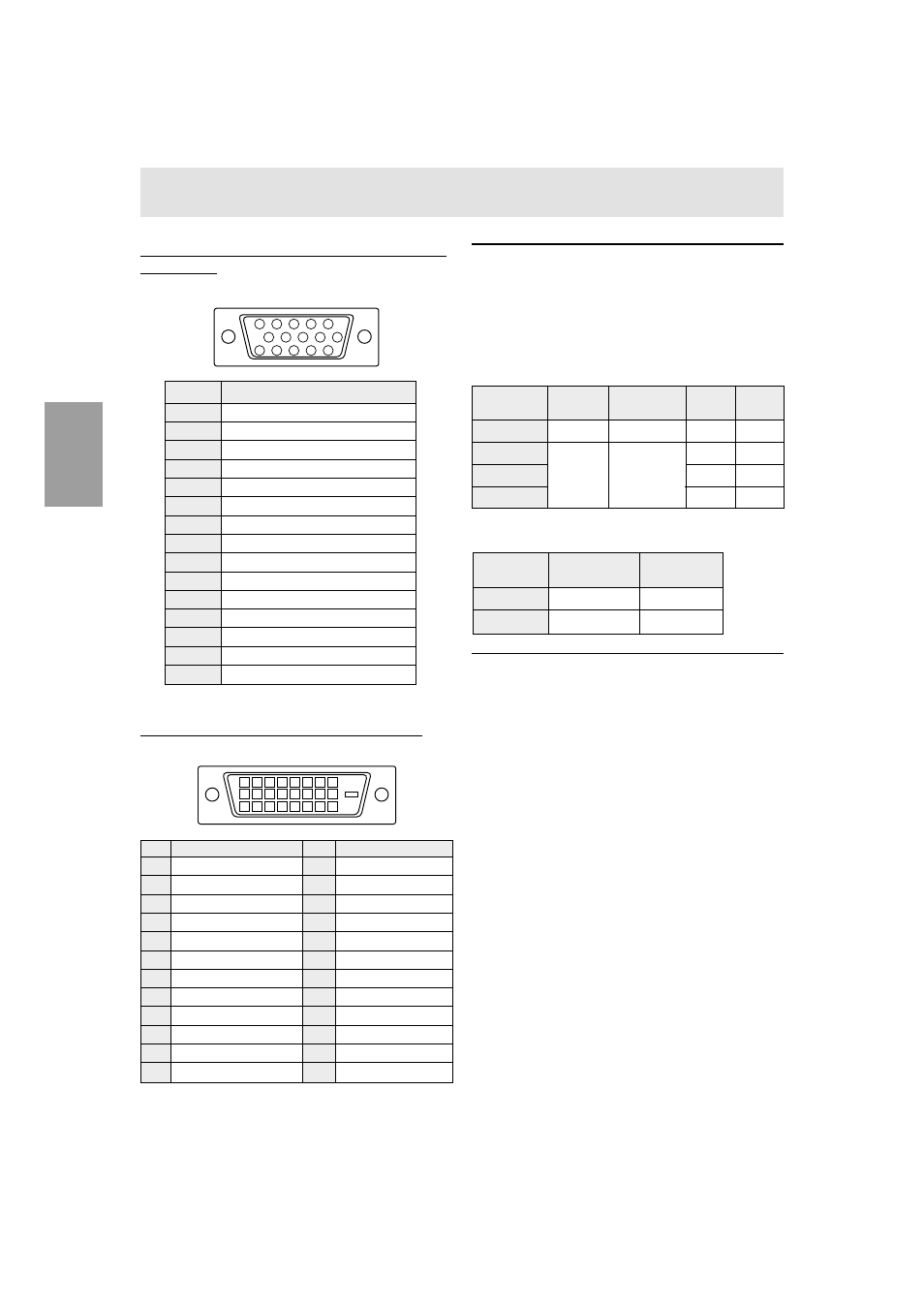

La broche du connecteur d’entrée du signal
analogique
(Mini connecteur de type D-sub 15 broches)
5 1 2 3 4
10 6 7 8 9
15 11 12 13 14
La broche du connecteur d’entrée DVI-D
(Connecteur DVI-D à 24 broches)
1 7 6 5 4 3 2 8
9 15 14 13 12 11 10 16
17 23 22 21 20 19 18 24
Caractéristiques techniques
Gestion de l’alimentation
Le moniteur est basé sur les normes VESA DPMS* 1
et DVI DMPM* 2
Pour activer la fonction de gestion de l’alimentation
du moniteur, la carte vidéo et l'ordinateur doivent être
conformes aux normes VESA DPMS et DVI DMPM.
* 1 DPMS : Display Power Management Signalling
* 2 DMPM: Digital Monitor Power Management
DDC (Plug & Play)
Ce moniteur supporte la norme VESA DDC (Display
Data Channel).
Le DDC est une norme de signal servant à exécuter
les fonctions Plug & Play sur un moniteur ou un
ordinateur. Il transfère des informations telles que le
degré de résolution entre le moniteur et l’ordinateur. Il
est possible d’utiliser cette fonction si l’ordinateur
utilisé est conforme à la norme DDC et s’il est réglé
de manière à pourvoir détecté un moniteur Plug &
Play.
Il existe de nombreuses variétés de DDC en raison
des différences entre les systèmes. Ce moniteur
fonctionne selon les DDC1 et DDC2B.
N° Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 GND
5 GND
6 Pour mise à la terre du signal vidéo rouge
7 Pour mise à la terre du signal vidéo vert
8 Pour mise à la terre du signal vidéo bleu
9 DDC+5V
10 N.C.
11 GND
12 Données DDC
13 Pour entrée signal H-sync.
14 Pour entrée signal V-sync.
15 Horloge DDC
Non. Fonction Non. Fonction
1 TMDS données 2- 13 N.C.
2 TMDS données 2+ 14 +5V
3 Ecran TMDS données 2/4 15 GND
4 N.C. 16
5 N.C. 17 TMDS données 0-
6 DDC horloge 18 TMDS données 0+
7 DDC données 19 Ecran TMDS données 0/5
8 N.C. 20 N.C.
9 TMDS données 1- 21 N.C.
10 TMDS données 1+ 22 Ecran horloge TMDS
11 Ecran TMDS données 1/3 23 Horloge TMDS +
12 N.C. 24 Horloge TMDS -
Détection de surchauffe
de la prise
Mode DPMS Ecran Consommation H-sync V-sync
électrique
Activé Affichage activé 49W Oui Oui
En veille Non Oui
Suspendu
Affichage
3,5W Oui Non
Désactivé
désactivé
Non Non
Mode DMPM Ecran Consommation
électrique
Activé Affichage activé 49W
Désactivé Affichage désactivé 3,5W
