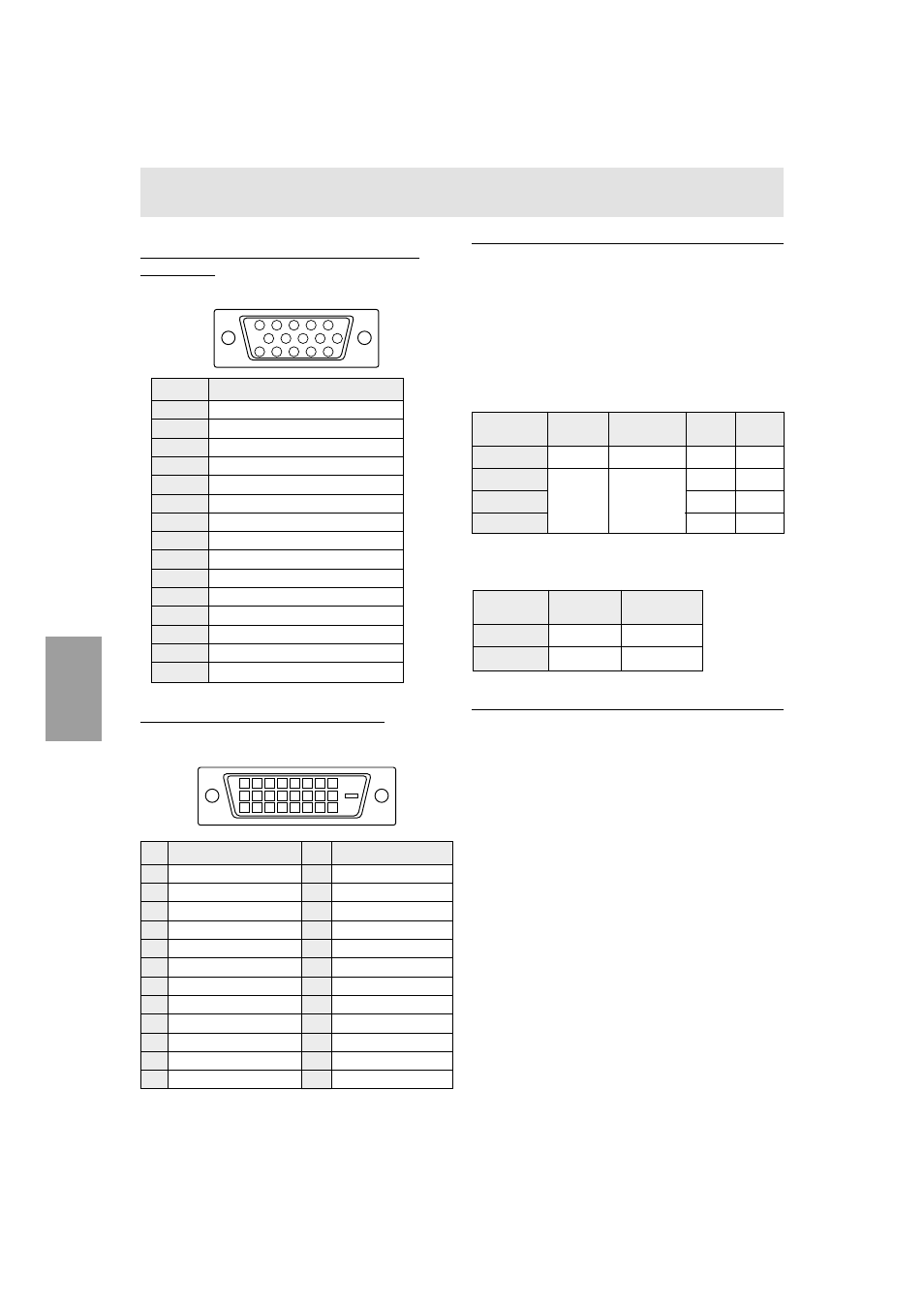

136
Especificaciones
Vías del conector de entrada de señales
analógicas
(Conector Mini D-sub de 15 vías)
5 1 2 3 4
10 6 7 8 9
15 11 12 13 14
Vías del conector de entrada DVI-D
(Conector DVI-D de 24 vías)
1 7 6 5 4 3 2 8
9 15 14 13 12 11 10 16
17 23 22 21 20 19 18 24
Gestión de energía
El monitor está basado en los estándares VESA
DPMS*
1 y DVI DMPM* 2 .
Para activar la función Power Management del
monitor, tanto la tarjeta de vídeo como el ordenador
deben cumplir el estándar VESA DPMS y el
estándar DVI DMPM.
* 1 DPMS: Display Power Management Signalling
(Sistema de administración de energía del monitor)
* 2 DMPM: Digital Monitor Power Management
(Gestión de energía del monitor digital)
DDC (Plug & Play)
Este monitor soporta el estándar VESA DDC
(Display Data Channel).
DDC es un estándar de señalización para la
ejecución de las funciones Plug & Play en el monitor
o PC. Transmite información tal como el grado de
resolución entre el monitor y el PC. Puede utilizar
esta función si su ordenador tiene compatibilidad
DDC y si está configurado de modo que pueda
detectar el monitor Plug & Play.
Existen numerosas variedades de DDC debido a las
diferencias entre los sistemas. El presente monitor
opera con DDC1 y DDC2B.
Nº Función
1 Señal de entrada vídeo rojo
2 Señal de entrada vídeo verde
3 Señal de entrada vídeo azul
4 GND
5 GND
6 GND para señal de vídeo rojo
7 GND para señal de vídeo verde
8 GND para señal de vídeo azul
9 DDC+5V
10 N.C.
11 GND
12 Datos DDC
13 Para entrada de señal Hsync
14 Para entrada de señal Vsync
15 Reloj DDC
Nº Función Nº Función
1 Datos TMDS 2- 13 N.C.
2 Datos TMDS 2+ 14 +5V
3 Datos TMDS blindaje 2/4 15 GND (masa)
4 N.C. 16 Detección de clavija caliente
5 N.C. 17 Datos TMDS 0-
6 Reloj DDC 18 Datos TMDS 0+
7 Datos DDC 19 Datos TMDS blindaje 0/5
8 N.C. 20 N.C.
9 Datos TMDS 1- 21 N.C.
10 Datos TMDS 1+ 22 Blindaje de reloj DDC
11 Datos TMDS blindaje 1/3 23 Reloj TMDS +
12 N.C. 24 Reloj TMDS -
Modo DPMS Pantalla Consumo de H-sync V-sync
corriente
ON Encendida 49W Sí Sí
STANDBY No Sí
SUSPEND Apagada 3,5W Sí No
OFF No No
Modo DMPM Pantalla Consumo de
corriente
ON Encendida 49W
OFF Apagada 3,5W
