3
ENGLISH INDONESIA
B
Connecting the parking brake wire / Menyambung kabel rem parkir
When installing the monitor in a location where it can be seen by the driver
Connect the parking brake wire to the parking brake system built in the car.
Ketika memasang monitor pada tempat yang dapat dilihat oleh pengemudi
Sambungkan kabel rem parkir ke sistem rem parkir yang terpasang tetap dalam mobil. When installing the monitor in a location where it cannot be
seen by the driver
Connect the parking brake wire to metallic body or chassis of the
car.
Ketika memasang monitor pada tempat yang tidak dapat
dilihat oleh pengemudi
Sambungkan kabel rem parkir ke logam body atau casis mobil.
Connecting the crimp connector / Menyambung konektor kerut
C
Parking brake wire (light green)
Kabel rem parkir (hijau muda)
To metallic body or chassis of the car
Ke logam body atau casis mobil
Parking brake switch (inside the car)
Saklar rem parkir (di dalam mobil)
Parking brake
Rem parkir
Parking brake wire (light green)
Kabel rem parkir (hijau muda)
To external components
(see diagram )
Ke komponen eksternal
(lihat diagram )
Light green
Hijau muda
VIDEO OUT
(see diagram / lihat diagram )
A
To parking brake, metallic body or chassis of the car
Ke rem parkir, logam body atau casis mobil.
Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious
damage to this unit.
The leads of the power cord and those of the connector from the car body may be different in color.
1
Connect the colored leads of the power cord in the order specified in the illustration below.
2 Connect the antenna cord.
3 Finally connect the wiring harness to the unit.
Sebelum penyambungan: Cek perkabelan dalam mobil dengan hati-hati. Penyambungan yang
tidak benar mungkin menyebabkan kerusakan serius pada alat penerima.
Ujung dari kabel power dan beberapa konektor dari bodi mobil mungkin berbeda dalam warna.
1 Sambungkan ujung berwarna dari kabel power dalam urutan spesifikasi pada ilustrasi di bawah.
2 Sambungkan kabel antena.
3
Akhirnya sambungkan dudukan kabel ke alat penerima.
15 A fuse
Sekring 15 A
Black
Hitam
Blue with white stripe
Biru dengan strip putih
Red
Merah
Yellow * 2
Kuning * 2
To metallic body or chassis of the car
Ke besi bodi atau casis dari mobil tersebut
Ignition switch
Saklar kontak
Fuse block
Blok sekring
To an accessory terminal in the fuse block
Ke sebuah terminal aksesoris dalam blok sekring
To the remote lead of other equipment (200 mA max.)
Ke ujung jauh dari peralatan lain (maksimum 200 mA)
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
Ke sebuah tempat terminal dalam blok sekring disambungkan ke
baterai mobil (abaikan saklar kontak) (konstant 12 V)
* 1 Not supplied for this unit.
* 2 Before checking the operation of this unit prior to installation, this lead must be connected, otherwise power
cannot be turned on.
Line out (see diagram )
Keluaran (lihat diagram )
Rear ground terminal
Terminal tanah belakang
* 1 Tidak disediakan untuk alat penerima ini.
* 2 Sebelum pengecekan pengoperasian dari alat penerima ini sebelum pemasangan, ujung ini harus sudah
dihubungkan, selain itu power tidak dapat dihidupkan.
Left speaker (front)
Speaker kiri (depan) Right speaker (front)
Speaker kanan (depan) Left speaker (rear)
Speaker kiri (belakang) Right speaker (rear)
Speaker kanan (belakang)
Purple
Ungu Purple with black stripe
Ungu dengan strip hitam
Green
Hijau Green with black stripe
Hijau dengan strip hitam
Gray
Abu-abu Gray with black stripe
Abu-abu dengan strip hitam
White
Putih White with black stripe
Putih dengan strip hitam
Wire connecting the battery and the parking brake switch.
Kabel yang menyambungkan baterai dan saklar rem parkir.
Attach the parking brake wire to this point.
Pasal kabel rem parkir ke poin ini.
Contact the metallic part of the crimp to the wires inside.
Hubungkan bagian logam dari konektor kerut ke kabel-
kabel di dalam.
Pinch the crimp firmly.
Jepit konektor dengan kuat.

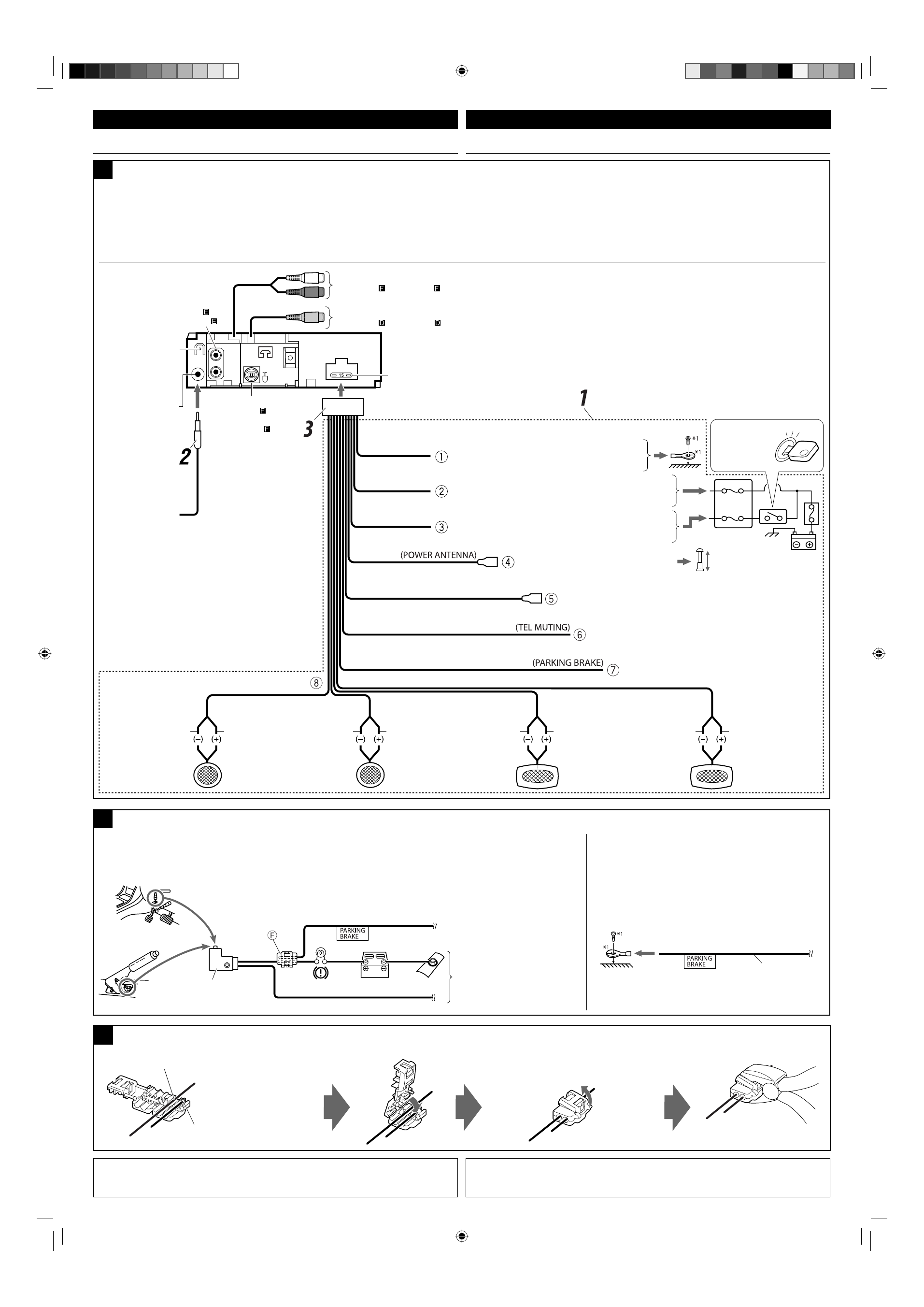

Typical connections / Ciri khas sambungan-sambungan
LINE IN
(see diagram / lihat diagram )
ELECTRICAL CONNECTIONS SAMBUNGAN-SAMBUNGAN LISTRIK
Antenna terminal
Terminal antena
To the automatic antenna if any (250 mA max.)
Ke antena otomatis jika ada (maksimum 250 mA)
Blue
Biru
Brown
Coklat
To cellular phone system
Untuk sistem telepon selular
