Premiers pas vers l'installation de base
Etape 1 :
Etape 2 :
Etape 3 :
Etape 4 :
Etape 5 :
Etape 6 :
Enlevez le haut parleur existant.
Positionnez le nouveau haut parleur et alignez avec les
trous de montage existants, si possible.
Attachez les bornes de haut parleur négatif (-) et positif
(+) (voir Figure 2). Assurez-vous que vous observez la
bonne polarité lorsque vous branchez les fils.
Si vous n'utilisez pas de grilles d'usine, attachez la
grille.
Montez le haut parleur (utilisez le matériel d'usine où
possible).
Rebranchez la borne de pile négative.
INSTALLATION

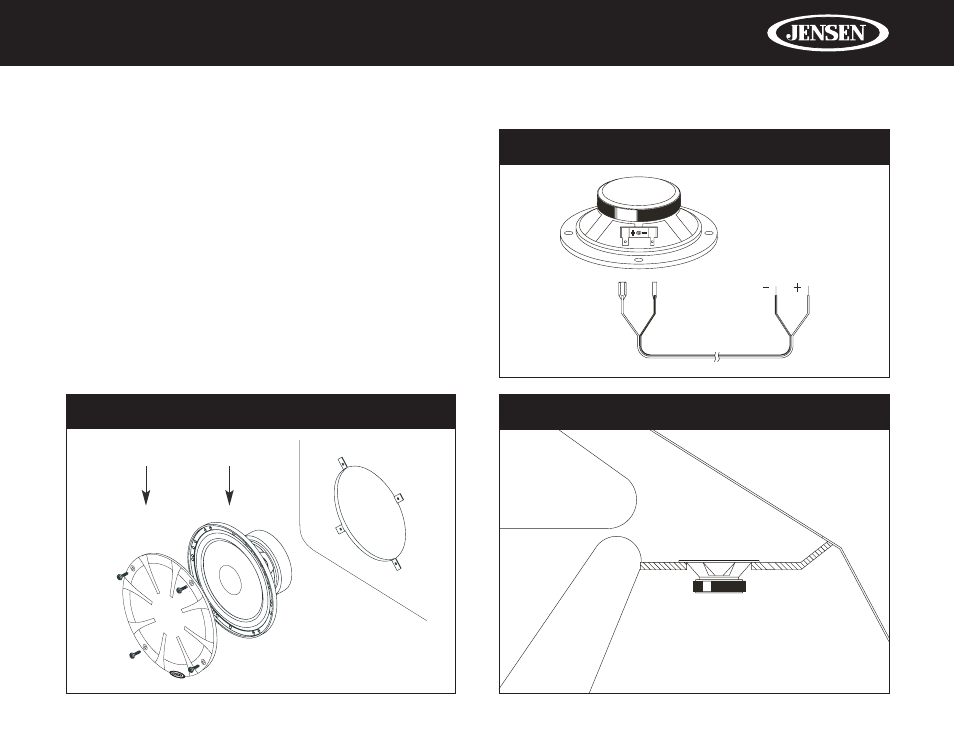

FIGURE 2 - BRANCHER LES FILS DE HAUT PARLEUR
FIGURE 3 - INSTALLATION DE PLATINE ARRIERE FIGURE 1 - INSTALLATION PANNEAU DE PORTE
Panneau de
Portea
Haut Parleur Grille
15
Fil en cuivre = Positif
Fil en argent = N gatif й
