Pour empêcher un court circuit; soyez sûr d’éteindre le commutateur d’allumage et enlever le câble
de pile négatif (-) avant d’installation.
A NOTER : Si le VM9213 est à installer dans une voiture équipée d’un lecteur à bord ou un
ordinateur de navigation, ne débranchez pas la pile. Si le câble est débranché la mémoire de
l’ordinateur peut être perdue. Dans ces conditions, soyez très sûr pendant l’installation pour
éviter de provoquer un court-circuit.
Ÿ NAV102: Avant d’accéder à des caractéristiques de navigation, vous devez acheter et installer un
module de navigation (NAV102). Toutes les instructions d’installation et d’opération seront inclues
avec le module de navigation.
Ÿ BTM10: Avant de brancher à un dispostif prêt pour le Bluetooth, vous devez acheter et installer le
Jensen BTM10.
Ÿ Rear Camera: Avant d’accéder à des caractéristiques de caméra, vous devez acheter et installer
une caméra à vue arrière vidéo.
Equipment facultatif
Débrancher la pile
1
2
3
Pré-installation

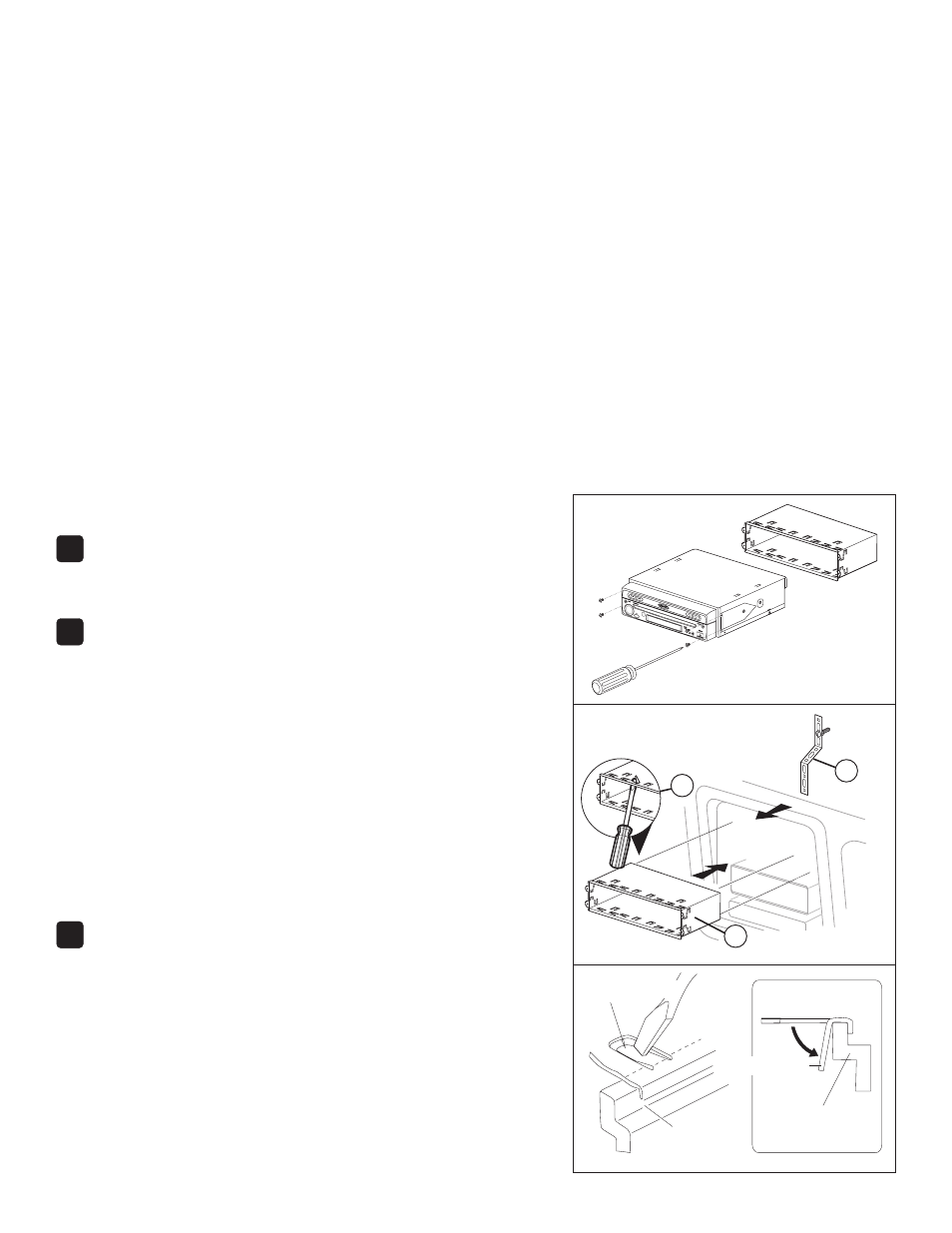

Enlevez les quatre vis qui attachent le manchon de
montage à la radio et enlevez le manchon.
Installez le manchon de montage.
a. Installez le manchon de montage dans le tableau
de bord ou l’adaptateur (facultatif). Ne forcez pas
le manchon dans l’ouverture ou le plier.
b. Trouvez la série des languettes à plier tout au
long du haut ; du bas et les côtés du manchon de
montage. Avec le manchon inséré jusqu’au bout,
pliez autant de languettes vers le dehors qu’il faut
pour que le manchon soit bien attaché au tableua
de bord.
c. Installer la courroie de soutien pour stabiliser
l’appareil.
Placez la radio devant l’ouverture du tableau de bord
pour que le câblage puisse être acheminé à travers
le manchon de montage.
CAUTION! Faites attention à ne pas endommager
le câblage de la voiture.
TABLEAU
DE BORD
TABLEAU
DE BORD
LANGUETTE
LANGUETTE
2c
2a
2b
