13
Fran
ç
ais
LEFT
RIGHT
LEFT
MAX
REVERSE
NORMAL
MIN
RIGHT
S P E A K E R I M P E D A N C E
VOLUME
PHASE
SUB WOOFER
F R O N T S P E A K E R S
C O N N E C T O R F R O M X V - T H V 7 0 R
CENTER
SPEAKER
4~16 CAUTION :
S P E A K E R I M P E D A N C E CAUTION :
4~16
REAR S P E A K E R S
S P E A K E R I M P E D A N C E CAUTION : 4~16
LEFT
RIGHT
LEFT
RIGHT
S P E A K E R I M P E D A N C E
F R O N T S P E A K E R S
CENTER
SPEAKER
4~16
CAUTION :
S P E A K E R I M P E D A N C E
CAUTION :
4~16
REAR S P E A K E R S
S P E A K E R I M P E D A N C E
CAUTION :
4~16
Pour commencer

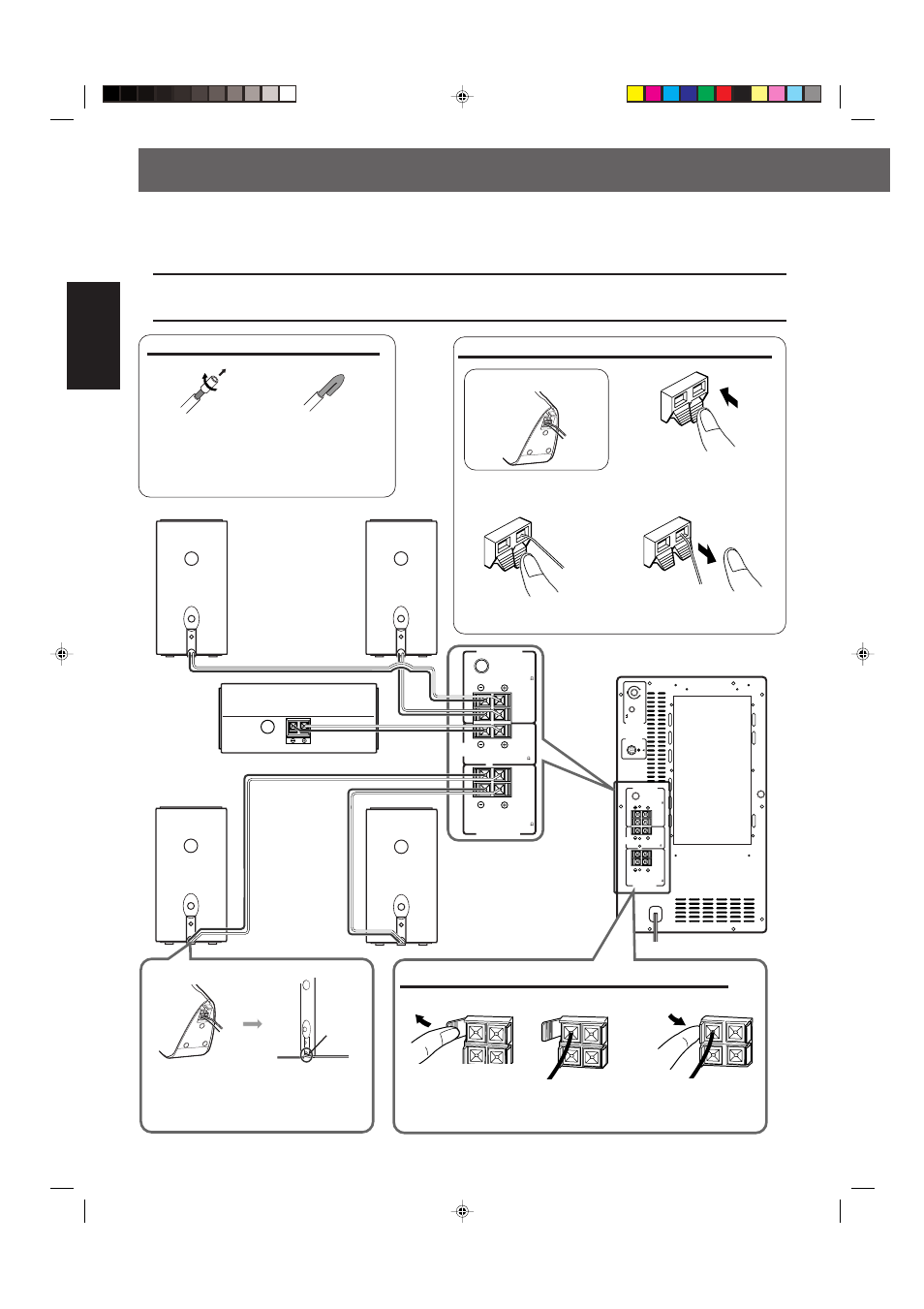

7 Connexion des enceintes satellites (avant, centrale, arrière)
Connectez les enceintes satellites au caisson de grave actif en utilisant les cordons d’enceinte fournis.
• Connectez le fil blanc à la prise rouge (+) et le fil noir à la prise noire (–).
ATTENTION:
• Si vous ne connectez pas les enceintes fournies mais en connectez d’autres (plus grandes), utilisez des enceintes avec l’IMPÉDANCE
D’ENCEINTE indiquée à côté des prises d’enceintes sur le panneau arrière du caisson de grave.
• NE CONNECTEZ PAS plus d’une enceinte à une prise d’enceinte.
2
Pliez l’extrémité de
chaque cordon
d’enceinte pour éviter
les courts-circuits.
1
Si le cordon
d’enceinte est
recouvert de vinyle,
retirez ce dernier en
le torsadant comme
montré ci-dessus.
Connectez les
cordons
d’enceinte.
Connexion des cordons d’enceinte au caisson de grave actif
1
Ouvrez le serre-câble
de la prise.
2
Insérez le cordon
d’enceinte.
3
Refermez le serre-
câble de la prise.
Faites passer les
câbles par la
rainure.
Rainure
Avant de connecter les cordons d’enceinte Connexion des cordons d’enceinte aux enceintes satellite
1
Maintenez pressé le
serre-câble.
Enceinte avant*
(SP-XSV70)
Enceinte centrale (SP-XCV70)
Enceinte arrière*
(SP-XSV70)
Caisson de grave actif
2
Insérez le cordon
d’enceinte.
3
Relâchez votre doigt du
serre-câble de la prise.
* Prise du SP-XSV70
