13
Nederlands
Starten

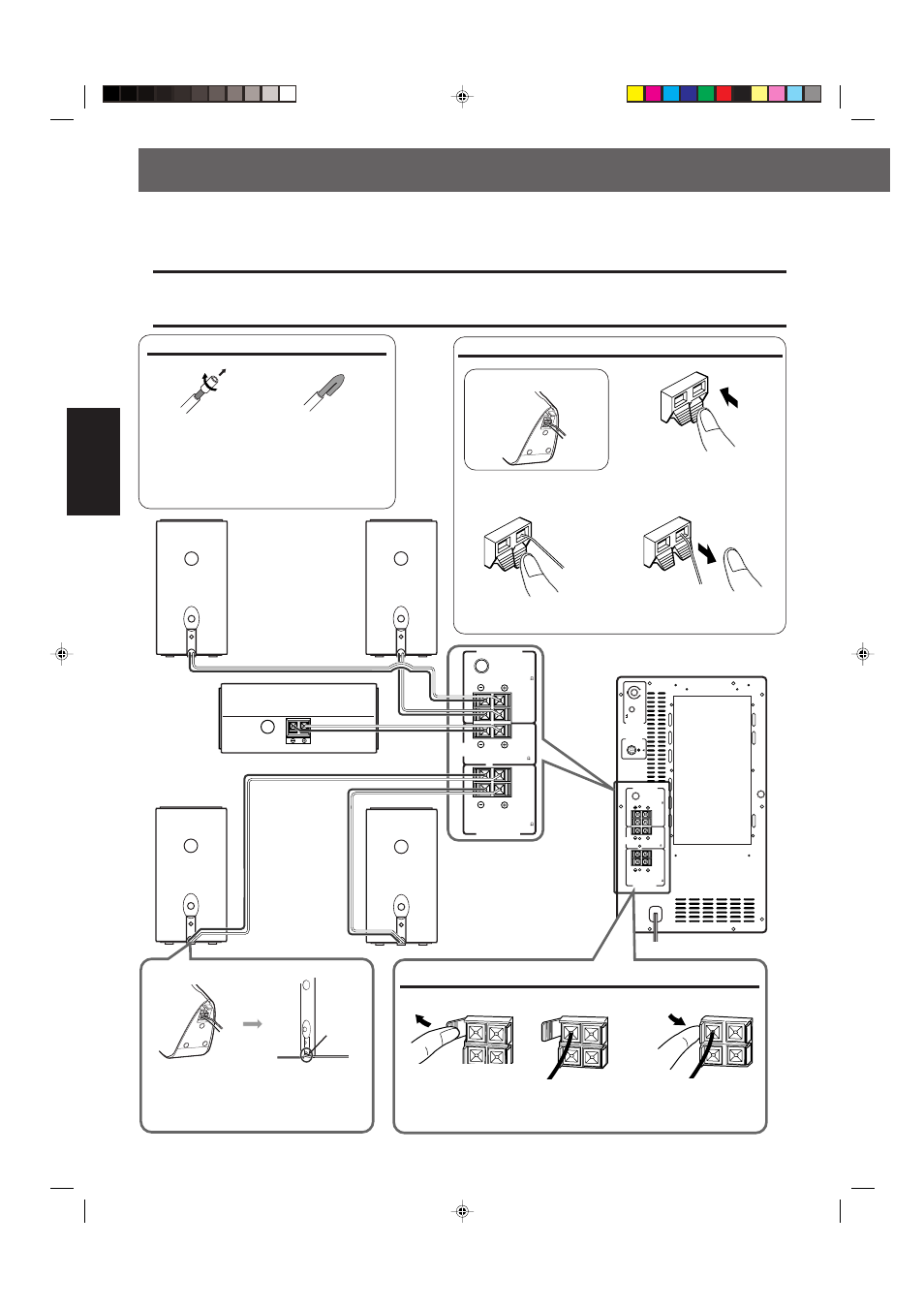

7 Aansluiten van de satelliet-luidsprekers (voor, midden, achter)
Verbind de satelliet-luidsprekers middels de bijgeleverde luidsprekersnoeren met de subwoofer met eigen circuit.
• Verbind het wite snoer met de rode (+) aansluiting, en het zwarte snoer met de zwarte (–) aansluiting.
LET OP:
• Indien u niet de bijgeleverde luidsprekers maar andere (grotere) luidsprekers wilt aansluiten, mag u alleen luidsprekers gebruiken die een
impedantie hebben die overeenkomt met de SPEAKER IMPEDANCE die bij de luidsprekeraansluitingen op het achterpaneel van de
subwoofer is vermeld.
• Sluit NIET meer dan één luidspreker op één luidsprekeraansluiting aan.
2
Vouw het uiteinde van
ieder
luidsprekersnoer
terug om kortsluiting
te voorkomen.
1
Verwijder het plastic
door het zoals
afgebeeld te draaien
indien het
luidsprekersnoer met
plastic of vinyl is bedekt.
LEFT
RIGHT
LEFT
MAX
REVERSE
NORMAL
MIN
RIGHT
S P E A K E R I M P E D A N C E
VOLUME
PHASE
SUB WOOFER
F R O N T S P E A K E R S
C O N N E C T O R F R O M X V - T H V 7 0 R
CENTER
SPEAKER
4~16 CAUTION :
S P E A K E R I M P E D A N C E CAUTION :
4~16
REAR S P E A K E R S
S P E A K E R I M P E D A N C E CAUTION : 4~16
LEFT
RIGHT
LEFT
RIGHT
S P E A K E R I M P E D A N C E
F R O N T S P E A K E R S
CENTER
SPEAKER
4~16
CAUTION :
S P E A K E R I M P E D A N C E
CAUTION :
4~16
REAR S P E A K E R S
S P E A K E R I M P E D A N C E
CAUTION :
4~16
Sluit de
luidsprekersnoeren
aan.
Aansluiten van het luidsprekersnoer op de subwoofer met eigen circuit
1
Open het
aansluitklemmetje.
2
Steek het
luidsprekersnoer in.
3
Sluit het klemmetje.
Laat de snoeren
door de groef
lopen.
Groef
Alvorens het luidsprekersnoer aan te sluiten Aansluiten van het luidsprekersnoer op de satelliet-luidsprekers
1
Druk het aansluitklemmetje
omlaag.
Voorluidsprekers*
(SP-XSV70)
Middenluidspreker (SP-XCV70)
Achterluidsprekers*
(SP-XSV70)
Subwoofer met eigen circuit
2
Steek het
luidsprekersnoer in.
3
Laat het klemmetje los.
* Aansluiting van de SP-XSV70
