Pour commencer

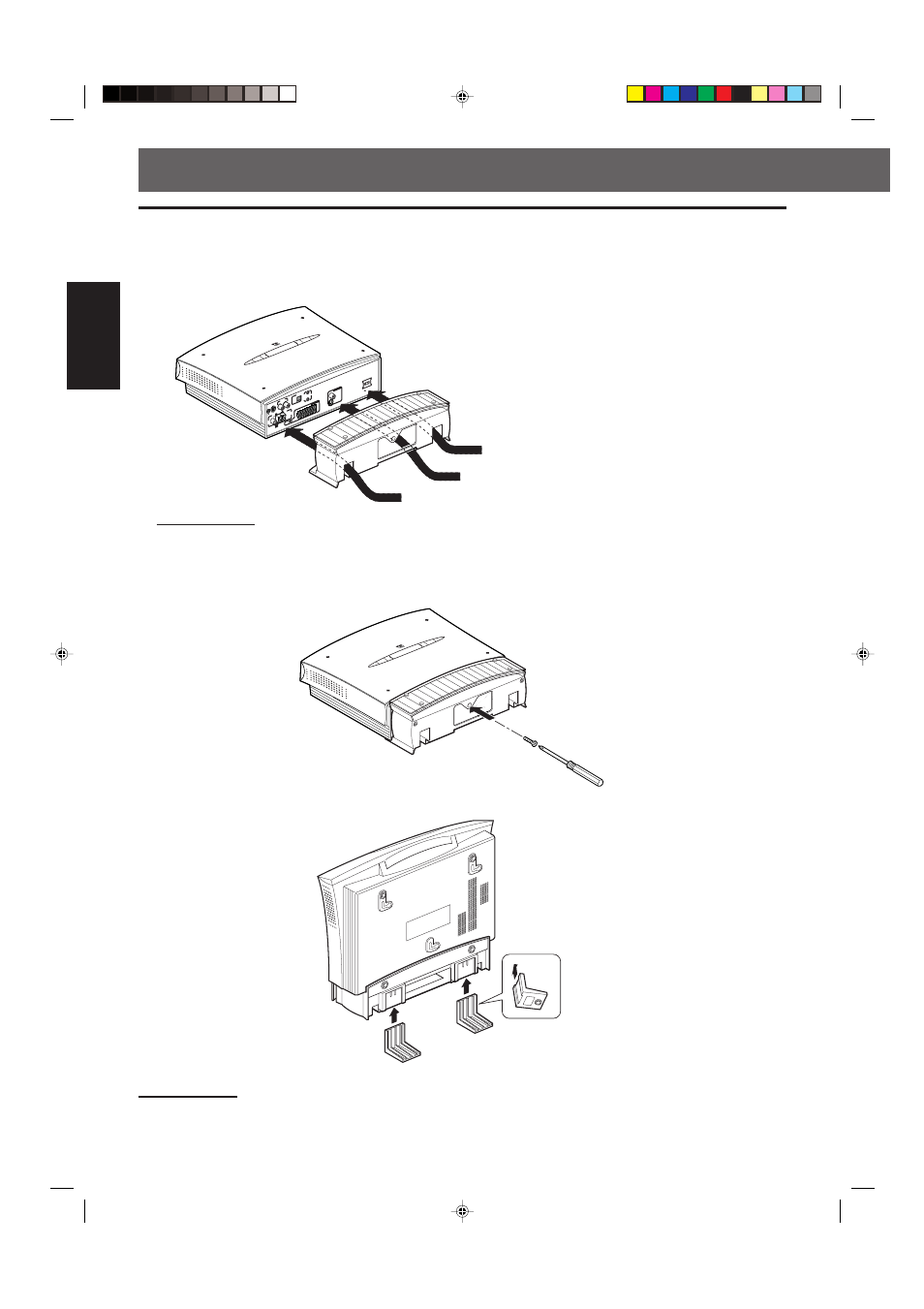

Positionnement vertical de l’appareil central
Pour positionner verticalement l’appareil central, attachez le socle fourni.
1 Connectez les cordons en les passant par le trou du socle, comme montré ci-dessous.
Pour les connexions, voir pages 10 à 15.
REMARQUE:
Pour éviter toute interférence entre les cordons, il est préférable de séparer les cordons respectivement en trois groupes.
2 Attachez solidement le socle à l’appareil central en utilisant la vis fournie.
3 Attachez les pieds au socle.
REMARQUE:
Evitez les endroits instables lorsque vous placez l’appareil central verticalement. Assurez-vous de le placer sur une surface plate.
VIDEO S-VIDEO
Y PB PR
VIDEO OUT
COMPONENT
ANTENNA
DISP .SET
AUX
TO SP-PWV70
IN
AC IN
AV COMPU LINK
AM
COAXIAL
75
AM
R L
H V
FM EXT
LOOP
DIGIT AL IN OPTICAL
D V D D I G I T A L C I N E M A S Y S T E M
T H - V 7 0 R
VIDEO
S-VIDEO
VIDEO OUT
ANTENNA
DISP .SET
AUX
TO SP-PWV70
IN
AC IN
AV COMPU LINK
AM COAXIAL
75
AM
R
L
H V
FM EXT
LOOP
DIGIT AL IN OPTICAL
D V D D I G I T A L C I N E M A S Y S T E M
T H - V 7 0 R
RGB Y / C
AV OUT AV
Cordon d’alimentation
Cordon du système, cordon vidéo, câble Péritel, cordon
optique numérique et cordon à fiches cinch
Antennes FM et AM
