Installieren des Camcorders und Handhabung der
Unterwasser-Gehäuse-Teile
1. Den Tragegurt und die Objektivschutzkappenschnur vom Camcorder
abnehmen. Den Camcorder und die Camcorder-Videoleuchte ausschalten.
2. Die drei Schließen des Unterwasser-Gehäuses
ausklinken und den Frontdeckel öffnen.
•Um ein Beschlagen der Gehäuse-
Frontlinseninnenseite zu vermeiden, auf
dieser einen Tropfen Glasreiniger auftragen.
Den Tropfen mit einem weichen, fusselfreien
Papier- oder Stofftuch gleichmäßig verteilen
und darauf achten, am Glas keine Schlieren
zu hinterlassen, da diese andernfalls die
Autofocus-Scharfstellung des Camcorders behindern
können.
3. Den Gleitboden aus dem Unterwasser-Gehäuse entnehmen.
Stativschraube und Paßstift des Gleitbodens auf
Stativgewinde und Paßstiftöffnung des Camcorders
ausrichten und dann die Stativschraube festziehen.
4. Den Hauptschalterhebel des Unterwasser-Gehäuses auf
"OFF" stellen.
•Zur LCD-Monitor-Bildüberwachung den LCD-Monitor nach
außen klappen, um 180 Grad drehen und flach am
Camcorder anlegen. Bei eingeschaltetem LCD-Monitor
arbeitet der Camcorder-Sucher nicht.
5. Den Gleitboden auf die Gleitschienen im
Unterwasser-Gehäuse ausrichten und
vollständig einschieben.
6. Den Greifer am Ende des Hauptschalterhebels
einwandfrei auf den Camcorder-Hauptschalter
aufsetzen. Desgleichen die Greifer von
Schnappschußschalter- und Zoomhebel
einwandfrei ausrichten und aufsetzen.
Falls die Unterwasser-Gehäuse-Hebel auf
die falsche Position eingestellt sind, kann das Greiferende beschädigt werden
und der Hauptschalterhebel kann ggf. nicht greifen.
7. Das mitgelieferte Anti-Beschlag-Silica-Gel zwischen Camcorder und Gehäuse
einlegen, um ein Beschlagen des Unterwasser-Gehäuses zu verhindern.
8. Vor Versiegeln des Unterwasser-Gehäuses sicherstellen, daß der Dichtungsring
am Deckel und die Dichtungsring-Kontaktfläche am Gehäuse frei von jeder
Verunreinigung (Staub, Sand sonstige Partkel etc.) sind. Zudem sicherstellen,
daß der Silica-Gel-Beutel nicht zwischen Deckel und Gehäuse eingeklemmt
wird. Falls die einwandfreie Abdichtung behindert wird, kann Wasser in das
Gehäuse eindringen.
9. Sicherstellen, daß der Dichtungsring des Deckels einwandfrei
in seiner Vertiefung sitzt. Dann den Frontdeckel andrücken.
Die drei Schließen andrücken, um das Unterwasser-Gehäuse
wasserdicht abzuschließen.
10. Es wird empfohlen, am Unterwasser-Gehäuse ein
Tauchgewichtsstück anzubringen.
•Da das Unterwasser-Gehäuse einen
starken Auftrieb vorweist, wird
empfohlen, zur Stabilisierung ein im
Fachhandel erhältliches
Gewichtsstück (ca. 2 kg) zu
verwenden.
•Zur Anbringung des
Gewichtsstückes die mitgelieferte
Schnur verwenden.
Bei angebrachtem Gewichtsstück das Unterwasser-Gehäuse niemals heftig
bewegen oder werfen. Andernfalls können Schäden am Gehäuse auftreten, so
daß die Wasserdichtigkeit nicht mehr gewährleistet ist.
Das Gewichtsstück fest am Unterwasser-Gehäuse verzurren, damit es
nicht verrutscht oder verloren geht.
11. Den Hauptschalterhebel des Unterwasser-Gehäuses auf "ON"
stellen, um den Camcorder-Hauptschalter in Position " " zu
bringen.
12. Zum Starten und Stoppen der Videoaufnahme die Aufnahme-Start/
Stopp-Taste drücken.
•Zur Schnappschußaufnahme den Schnappschußschalterhebel in
Richtung der Pfeilmarkierung am Unterwasser-Gehäuse drehen.
Der Schnappschußmodus muß vor Einsetzen des Camcorders in das
Unterwasser-Gehäuse eingestellt werden.
•Zum Einzoomen den Zoomhebel in Richtung "T", zum Auszoomen den
Zoomhebel in Richtung "W" drehen.
13. Nach der Aufnahme den Hauptschalterhebel des Unterwasser-
Gehäuses auf "OFF" stellen, um den Camcorder-Hauptschalter in
Position "OFF" zu bringen. Zur Entnahme des Camcorders aus dem
Unterwasser-Gehäuse zunächst den Gleitboden entnehmen und
dann den Camcorder von diesem abschrauben.
HINWEISE:
Ⅲ Der am Frontdeckel angebrachte Gummi-
Dichtungsring ist wasserdicht.
Ⅲ Weitere Angaben siehe die Camcorder-
Bedienungsanleitung.
Gleitboden
Schraubendreher
Gleitbodenschienen
Frontlinse
Dichtungsring

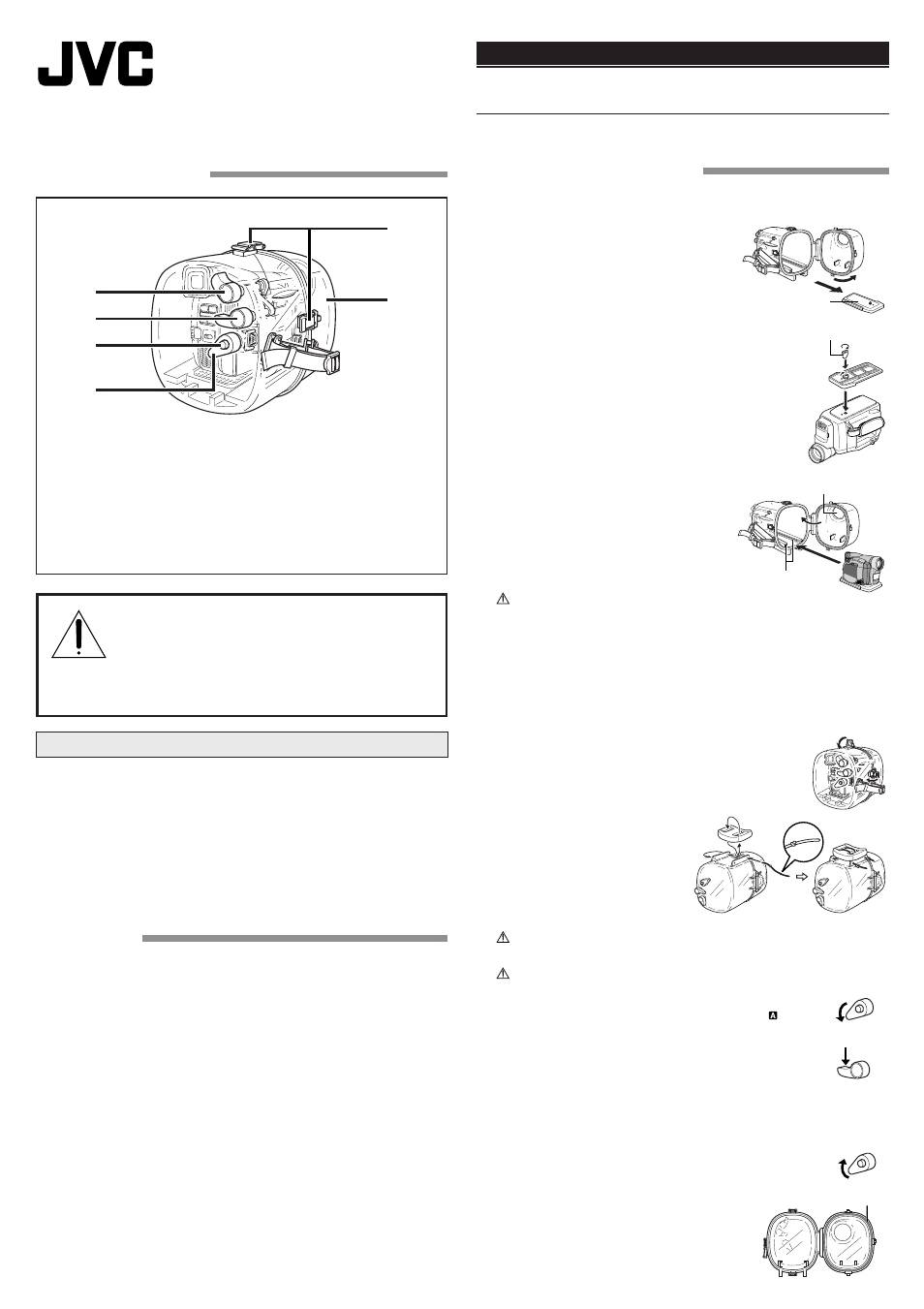

Gebrauchsanleitung DEUTSCH
WR-DV21U
Unterwasser-Gehäuse
Für Digital-Camcorder
GR-DVF31, GR-DVF21, GR-DVF11,
GR-DVL48, GR-DVL45, GR-DVL40,
GR-DVL38, GR-DVL33, GR-DVL30,
GR-DVL28, GR-DVL25, GR-DVL20
Bezeichnung der Teile
Bitte vor der Ingebrauchnahme durchlesen.
Dieses Unterwasser-Gehäuse ist präzisionsgefertigt und für
Unterwasseraufnahmen bei hoher Wasserdruckeinwirkung geeignet. Bitte
achten Sie unbedingt auf die Handhabungshinweise, die vor und nach
dem Gebrauch gelten.
Alle Bauteile des Unterwasser-Gehäuses unterliegen während der
Fertigung strikten Kontrollen und sind bei der Montage strengen
Belastungstests unterworfen. Jedes Unterwasser-Gehäuse wird zudem auf
Wasserdichtigkeit unter hohem Wasserdruck überprüft. Da bei
Auslieferung, Beförderung und/oder der Aufbewahrung ggf. Schäden
auftreten können, muß vor dem Gebrauch unter Wasser unbedingt jeweils
ein Eignungstest durchgeführt werden, der im folgenden erläutert wird.
Eignungstest
Vor einem Tauchgang bitte den folgenden Eignungstest durchführen.
1. Vor dem Einsetzen des Camcorders erst einmal mit leerem
Unterwasser-Gehäuse für ca. 3 Minuten auf eine Tauchtiefe von 1 bis 3
m gehen und hierbei die Wasserdichtigkeit überprüfen. Führen Sie
diese Überprüfung durch, um den sicheren Gebrauch Ihres
Camcorders zu gewährleisten.
2. Falls Wasser eindringt, kann dies auf die folgenden Ursachen
zurückzuführen sein:
A. Wenn der Dichtungsring nicht verwendet wird.
B. Wenn der Dichtungsring nicht einwandfrei sitzt.
C. Wenn der Dichtungsring beschädigt und/oder verformt ist.
D. Wenn Fremdkörper (Sand, Schmutz, Haare etc.) am Dichtungsring
angelagert sind.
E. Wenn Fremdkörper (Sand, Schmutz, Haare etc.) an den
Kontaktflächen des Dichtungsringes oder am Deckel angelagert sind.
F. Wenn der mitgelieferte Tragegurt oder der Silica-Gel-Beutel zwischen
Deckel und Gehäuse eingeklemmt ist.
Bitte berücksichtigen Sie unbedingt die hier genannten Beispiele, um
Ihren Camcorder optimal zu schützen und störungsfrei nutzen zu können.
JVC übernimmt keinerlei Haftung für ungenügende Abdichtung des
Unterwasser-Gehäuses oder für Schäden an dem im Unterwasser-Gehäuse
eingesetzten Gerät und Zubehör (Camcorder, Cassette etc.). Bitte achten Sie
stets auf sachgemäße und sichere Handhabung des Unterwasser-Gehäuses.
1
....... Frontdeckel
2
....... Schließe
3
....... Hauptschalterhebel
4
....... Aufnahme-Start/Stopp-Taste
5
....... Schnappschußschalterhebel
6
....... Zoomhebel
• Vor Gebrauch muß das Unterwasser-Gehäuse
auf seine Wasserdichtigkeit überprüft werden!
• Eindringendes Wasser kann zum Platzen der
Batterie führen. Falls Wasser eingedrungen ist,
die Batterie schnellstmöglich vom Camcorder
abnehmen.
6
2
1
5
4
3
