Preparación

S-5

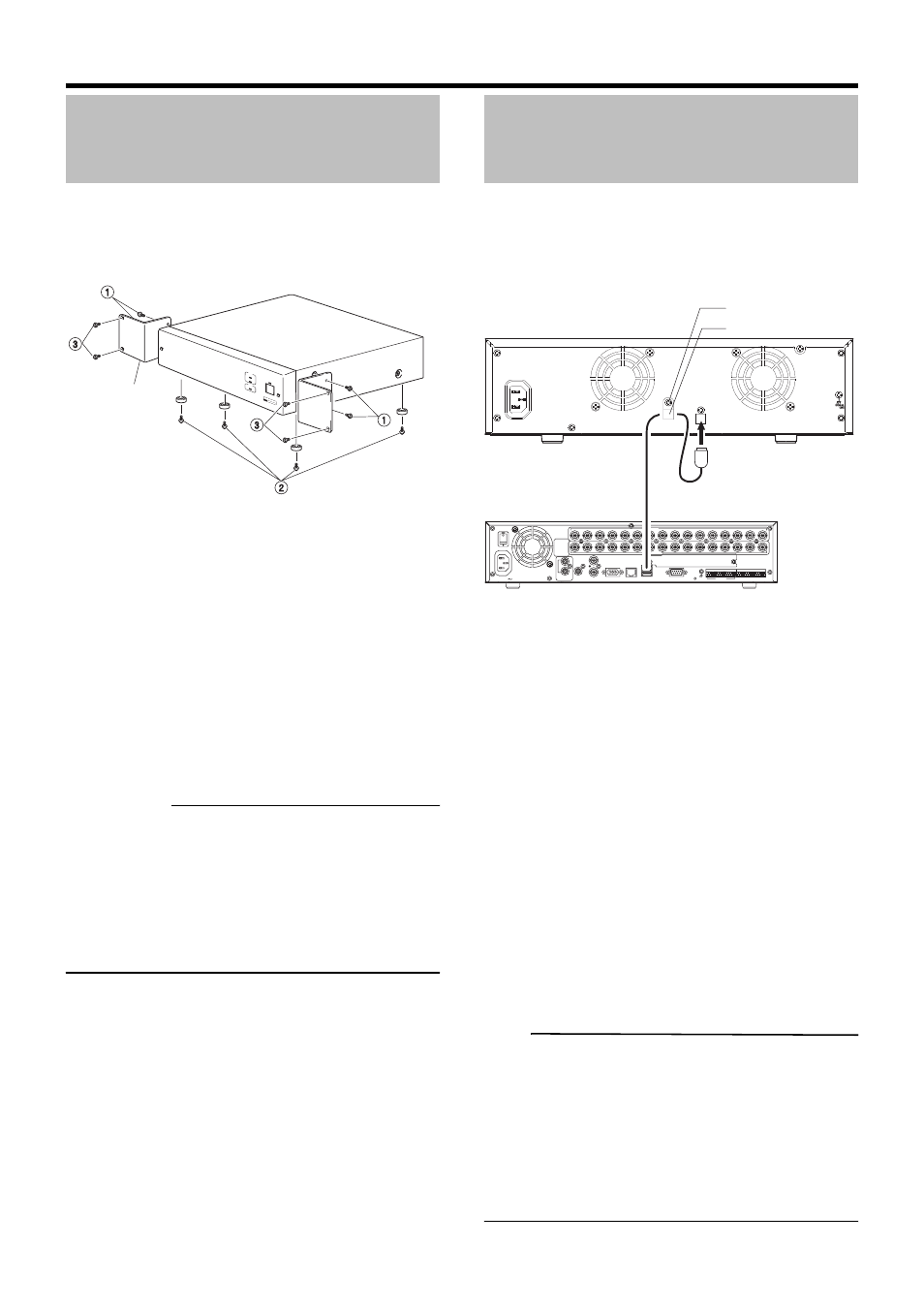

Instalación en el bastidor

Utilice los accesorios de montaje en bastidor suministrados
para instalar la unidad en el bastidor EIA.
Cuando instale esta unidad en el bastidor EIA, póngase en
contacto con su distribuidor JVC más cercano.

1. Extraiga los tornillos de los lados de la unidad.

Extraiga los tornillos del panel frontal (×4).

2. Instale los accesorios de montaje en bastidor.

Utilice los cuatro tornillos (M4 × 10 mm) en

para

apretar ambos lados de la unidad.

3. Extraiga los pies (×4) de la parte inferior de la

unidad.

Afloje los tornillos de fijación

y extráigalos.

4. Instale la unidad en el bastidor.

Utilice los cuatro tornillos suministrados (M5 × 11 mm)
en

para fijar.

Precaución

• Nunca coloque nada encima de una unidad con

accesorios de montaje en bastidor instalados. Eso es para
prevenir el desequilibrio del bastidor, ya que el bastidor
podría volcarse, caer y dañar la unidad.

• Cuando instale dos o más unidades en un bastidor, deje

un espacio entre las unidades de aproximadamente el
mismo tamaño de una unidad.

Conexión de la Grabadora
de Vídeo Digital

Antes de conectar el DVR y la unidad principal, asegúrese
de ambos estén apagados.
Para los detalles acerca de las configuraciones y operación
del DVR que se conectará a esta unidad, consulte el
manual de instrucciones del DVR.

1. Conecte esta unidad y el DVR.

Utilice el cable suministrado para hacer la conexión.

2. Apriete el cable de conexión.

Asegúrese de apretar la abrazadera de cables (esto
previne la desconexión del cable).

Afloje el tornillo de fijación de la abrazadera de cable
y, a continuación, extraiga la abrazadera de cable.

Pase el cable de conexión a través de la abrazadera
de cable y, a continuación, fíjelo a la unidad.

3. Conecte el cable de alimentación.

Conecte el enchufe del cable de alimentación a una
toma de CA 120 V - 240 V.

4. Encienda esta unidad.

5. Encienda el DVR.

6. Haga las configuraciones para el DVR.

Haga las configuraciones siguiendo los procedimientos
que se describen en el manual de instrucciones del
DVR.

Nota

• No apague nunca la unidad mientras el indicador HDD

ACCESS esté iluminado.

• Asegúrese siempre de que el DVR esté apagado antes de

encender esta unidad.

• Asegúrese siempre de apagar el DVR antes de apagar

esta unidad. (Puede que el indicador HDD ACCESS
permanezca iluminado durante aproximadamente 30
segundos después que se apague el DVR. Puede apagar
el equipo porque la comunicación ha terminado.)

Accesorio de

montaje en

bastidor

POWER

ON

OFF

AC IN 100V

2

3

4

5

7

8

9

10

11

12

13

14

15

16

6

1

2

2

2

3

4

5

7

8

9

10

11

12

13

14

15

16

6

1

1

1

VIDEO IN

THROUGH OUT

SPOT OUT

VIDEO OUT

AUDIO OUT

AUDIO IN

VGA OUT

LAN

SERIAL

SIGNAL

GND

RS-232C

ALARM IN

1

2

3 4

5

6 7

8 9

10 11

12

13

14 15

16

COMMON EMERGENCY CLOCK RESET IN CLOCK RESET OUT

ALARM RESET

REC OUT COMMON

COMMON

COMMON

W

A

RNING OUT

EXT REC IN OPE ON/OFF

SPO

T 1

SPO

T 2

RESER

VE 1

RESER

VE 2

AC IN

TO RECORDER

VR-D0U

Grabadora de vídeo digital

Tornillo de fijación de la

abrazadera de cable
Abrazadera de cable

Al terminal serie

Cable de conexión (suministrado)
