Einleitung
G-4
Bezeichnungen und
Funktionen der Teile

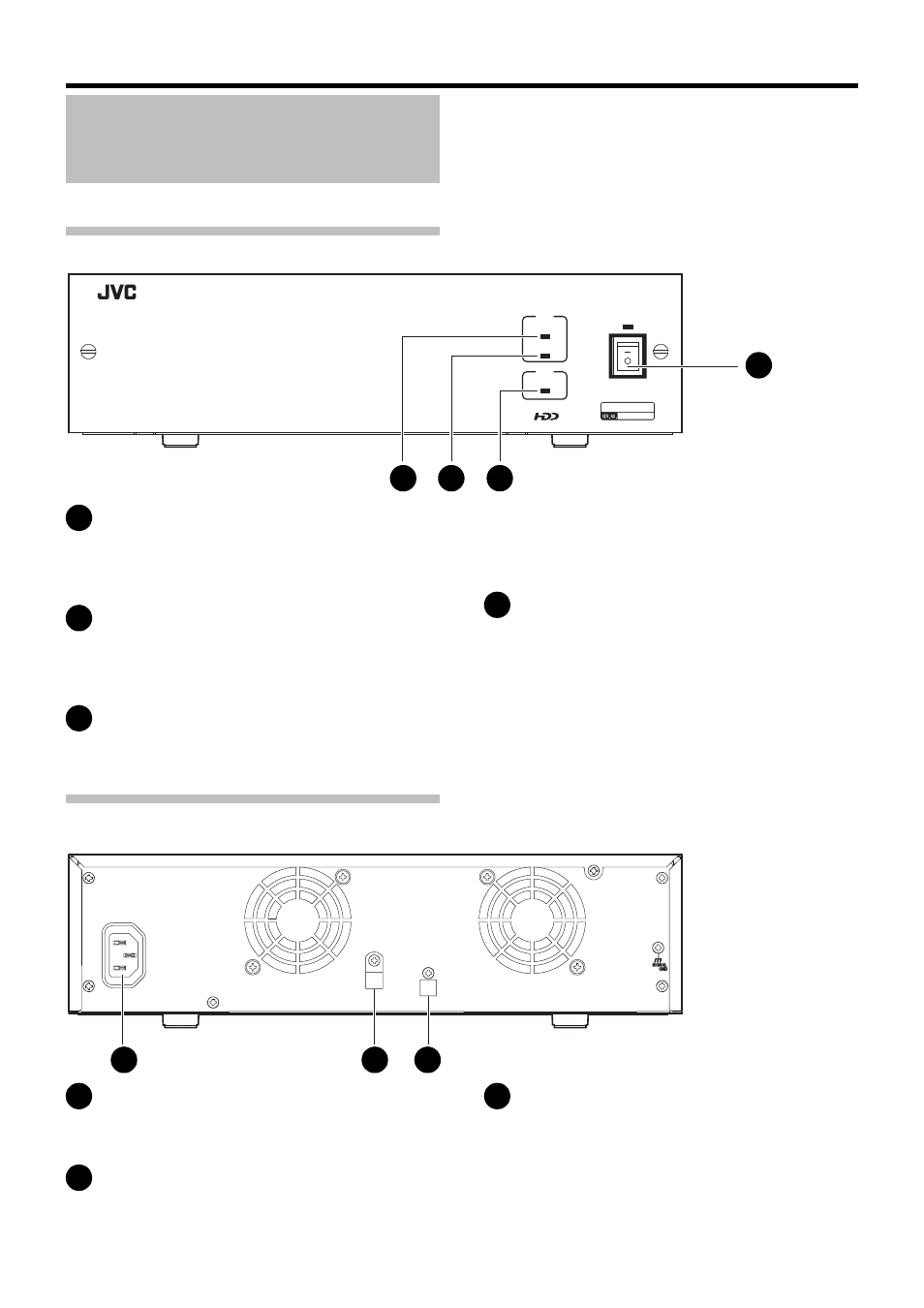

Frontansicht
1
Netzschalter [POWER]
Dient zum Ein- und Ausschalten des Geräts. Die
Anzeige POWER leuchtet grün, nachdem das Gerät
eingeschaltet wurde.
2
Anzeige [HDD ACCESS]
Leuchtet grün, wenn ein Zugriff auf das
Festplattenlaufwerk erfolgt. Schalten Sie das Gerät nie
aus, während diese Anzeige leuchtet.
3
Anzeige [HDD ERR]
Leuchtet rot, wenn eine Funktionsstörung des
Festplattenlaufwerks vorliegt.
Falls diese Anzeige leuchtet, wenden Sie sich an das
Geschäft, in dem Sie das Gerät erworben haben, oder
eine JVC-Kundendienststelle, um das Gerät reparieren
zu lassen.
4
Anzeige [FAN ERROR]
Leuchtet, wenn eine Funktionsstörung des
Gebläsemotors im Gerät vorliegt.
Falls diese Anzeige leuchtet, wenden Sie sich an das
Geschäft, in dem Sie das Gerät erworben haben, oder
eine JVC-Kundendienststelle, um das Gerät reparieren
zu lassen.
Rückansicht
5
Stromeingangsbuchse [AC IN]
Schließen Sie das mit diesem Gerät mitgelieferte Kabel für
Netzstrom mit einer Spannung von 120 V bis 240 V hier an.
6
Kabelklemme
Verhindert, dass das Anschlusskabel abgetrennt wird.
☞
Seite G-5
7
[TO RECORDER] (DVR-Anschlussbuchse)
Verwenden Sie das mit diesem Gerät mitgelieferte
Kabel, um den digitalen Videorekorder an diese
Buchse anzuschließen. Sie müssen das für den
Anschluss vorgesehene Spezialkabel verwenden.
☞
Seite G-5
EXTERNAL HDD UNIT
OFF
ON
POWER HDD
ACCESS
ERR
ERR
FAN
VR-D0U
