Préparation
F-5

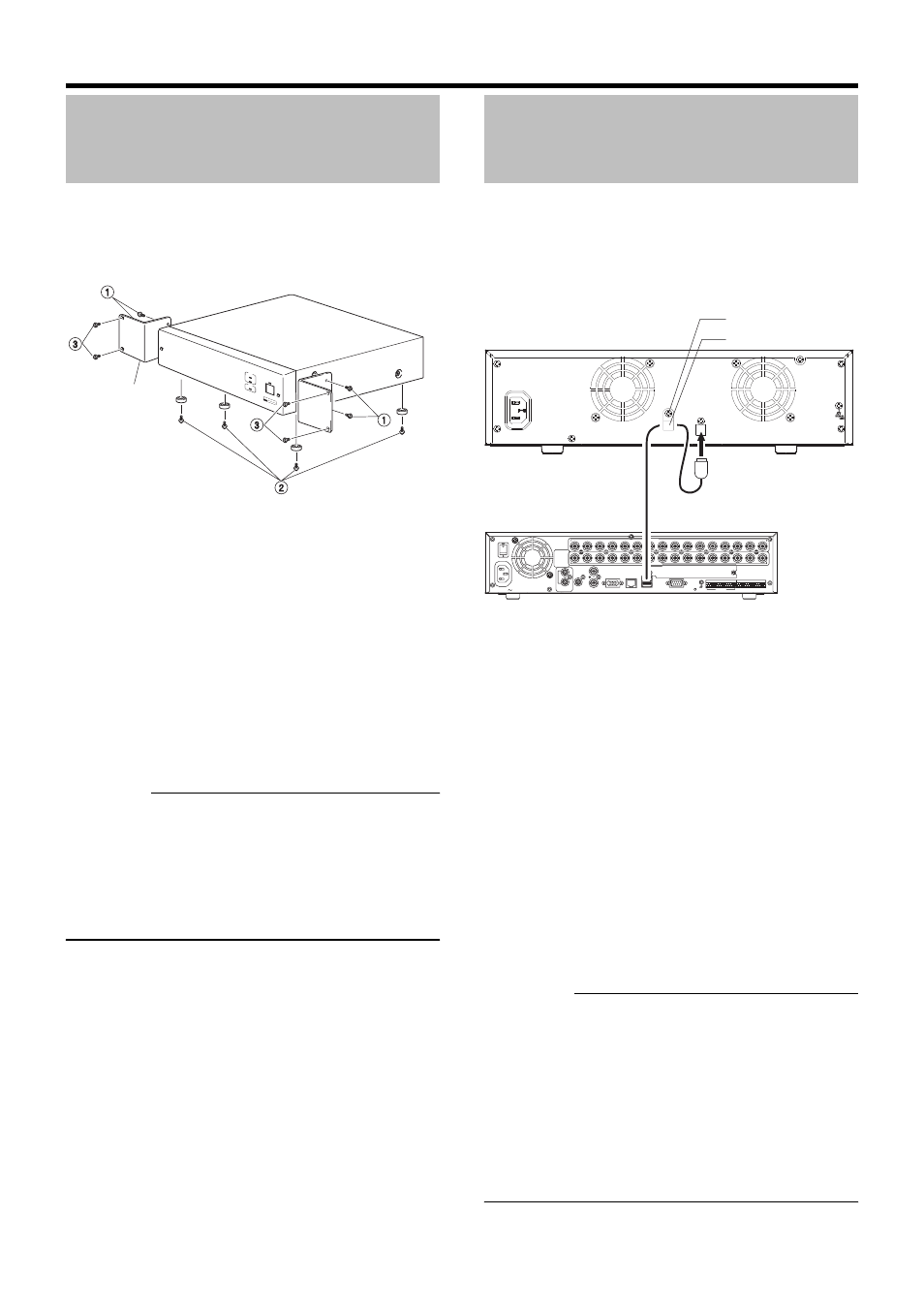

Fixation à un bâti
Pour fixer l’appareil à un bâti EIA, utiliser les ferrures de
fixation fournies.
Pour l’installation de cet appareil dans un bâti EIA, contacter
le revendeur JVC le plus proche.
1. Enlever les vis latérales de l’appareil.
Enlever les vis latérales du panneau avant (×4).
2. Monter les ferrures de fixation sur bâti.
Utiliser les quatre vis (M4 × 10 mm) en ➀ pour fixer les
deux côtés de l’appareil.
3. Enlever les pieds (×4) de la base de l’appareil.
Desserrer les vis de fixation ➁ et les enlever.
4. Fixer l’appareil au bâti.
Utiliser les quatre vis fournies (M5 × 11 mm) en ➂ pour
fixer.
Attention
• Ne jamais rien poser sur un appareil fixé à un bâti. Le bâti
pourrait être déséquilibré, se renverser, tomber, et
endommager l’appareil.
• Lors de l’installation de deux appareils ou plus dans un
bâti, laisser un espace d’environ la taille d’un appareil
entre eux.
Connexion de l’enregistreur
vidéo numérique
Avant de connecter le DVR et l’appareil, s’assurer que les
deux sont éteints.
Pour plus de détails sur les réglages et l’utilisation du DVR à
connecter à cet appareil, prière de se référer au mode
d’emploi du DVR.
1. Connecter cet appareil et le DVR.
Utiliser le câble fourni pour faire la connexion.
2. Attacher le câble de connexion.
Veiller à fixer la bride de câble (cela empêche la
déconnexion du câble).
➀ Desserrer la vis de fixation de la bride de câble, puis
enlever la bride de câble.
➁ Faire passer le câble de connexion à travers la bride
de câble puis fixer cette bride à l’appareil.
3. Brancher le cordon d’alimentation.
Brancher le cordon d’alimentation à une prise CA 120 V
- 240 V.
4. Allumer cet appareil.
5. Allumer le DVR.
6. Faire les réglages pour le DVR.
Faire les réglages en procédant comme décrit dans le
mode d’emploi du DVR.
Remarque
• Ne jamais éteindre l’appareil lorsque l’affichage HDD
ACCESS est allumé.
• Avant d’allumer cet appareil, toujours s’assurer que le
DVR est éteint.
• Avant d’éteindre cet appareil, toujours éteindre le DVR.
(Une fois que le DVR est éteint, l’affichage HDD ACCESS
peut rester allumé pendant environ 30 secondes. Du fait
que la communication est terminée, vous pouvez éteindre
l’appareil.)
Ferrure de
fixation sur
bâti
POWER
ON
OFF
AC IN 100V
2 3 4 5 7 8 9 10 11 12 13 14 15 16 6 1
2
2 2
3 4 5 7 8 9 10 11 12 13 14 15 16 6 1
1
1
VIDEO IN
THROUGH OUT SPOT OUT
VIDEO OUT AUDIO OUT AUDIO IN VGA OUT LAN SERIAL SIGNAL GND RS-232C ALARM IN
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 COMMON EMERGENCY CLOCK RESET IN CLOCK RESET OUT ALARM RESET REC OUT COMMON COMMON COMMON W A RNING OUT EXT REC IN OPE ON/OFF SPO T 1 SPO T 2 RESER
VE 1
RESER
VE 2
AC IN
TO RECORDER
VR-D0U
Enregistreur vidéo numérique
Vis de fixation de bride
de câble
Bride de câble
A la borne série
Câble de connexion (fourni)
