Vorbereitung
G-5

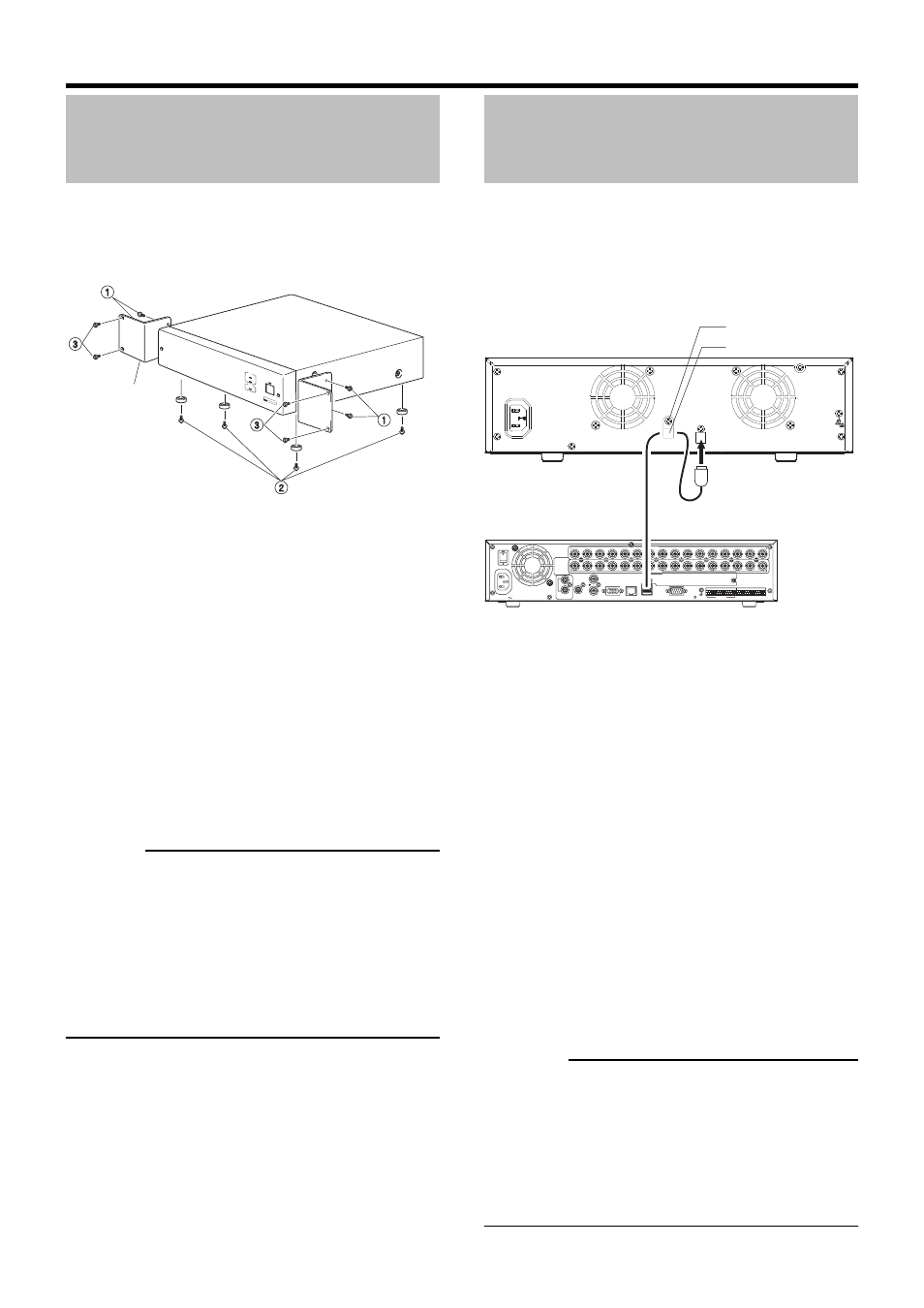

Befestigung am Rack
Verwenden Sie die mitgelieferten Rack-Montage-
anschlussstücke, um das Gerät am EIA-Rack zu befestigen.
Wenden Sie sich an den nächsten JVC-Fachhändler, um
das Gerät am EIA-Rack zu befestigen.
1. Entfernen Sie die Seitenschrauben des Geräts.
Entfernen Sie die Seitenschrauben der Frontplatte (x4).
2. Befestigen Sie die Rack-Montage-
anschlussstücke.
Verwenden Sie die vier Schrauben (M4 x 10 mm) von
Schritt
➀ , um beide Seiten des Geräts zu befestigen.
3. Entfernen Sie die Füße (x4) von der Unterseite
des Geräts.
Lockern Sie die Befestigungsschrauben ➁ , und
entfernen Sie sie dann.
4. Befestigen Sie das Gerät am Rack.
Verwenden Sie die vier Schrauben (M5 x 11 mm) von
Schritt
➂ , um das Gerät zu befestigen.
Vorsicht
• Stellen Sie nie Gegenstände auf ein Gerät mit
angebrachten Rack-Montageanschlussstücken. Sie
verhindern dadurch, dass das Rack nicht das
Gleichgewicht verliert, umfällt und das Gerät beschädigt.
• Achten Sie bei der Installation von zwei oder mehreren
Geräten in einem Rack darauf, dass zwischen den
Geräten ausreichend Platz bleibt, und zwar jeweils
entsprechend etwa der Größe eines Geräts.
Anschließen des digitalen
Videorekorders
Bevor Sie den digitalen Videorekorder mit dem Hauptgerät
verbinden, vergewissern Sie sich, dass beide Geräte
ausgeschaltet sind.
Weitere Einzelheiten zu den Einstellungen und der
Bedienung des digitalen Videorekorders, der an dieses
Gerät angeschlossen werden soll, entnehmen Sie bitte der
Bedienungsanleitung des digitalen Videorekorders.
1. Verbinden Sie dieses Gerät mit dem digitalen
Videorekorder.
Verwenden Sie das für den Anschluss vorgesehene
Spezialkabel.
2. Befestigen Sie das Anschlusskabel.
Befestigen Sie die Kabelklemme (dadurch wird
verhindert, dass das Kabel abgetrennt wird).
➀ Locken Sie die Befestigungsschraube des
Kabelklemme, und nehmen Sie die Kabelklemme
dann ab.
➁ Führen Sie das Anschlusskabel durch die Kabelklemme
ein, und befestigen Sie es dann am Gerät.
3. Schließen Sie das Netzkabel an.
Stecken Sie den Netzkabelstecker in eine Steckdose,
die Strom mit einer Spannung von 120 V bis 240 V führt.
4. Schalten Sie dieses Gerät ein.
5. Schalten Sie den digitalen Videorekorder ein.
6. Führen Sie die Einstellungen des digitalen
Videorekorders durch.
Führen Sie diese Einstellungen durch, indem Sie die
Verfahren in der Bedienungsanleitung des digitalen
Videorekorders befolgen.
Hinweise
• Schalten Sie das Gerät nie aus, während die Anzeige [HDD
ACCESS] leuchtet.
• Vergewissern Sie sich immer, dass der digitale Videorekorder
ausgeschaltet ist, bevor Sie dieses Gerät einschalten.
• Schalten Sie immer zuerst den digitalen Videorekorder aus, bevor
Sie dieses Gerät ausschalten. (Die Anzeige [HDD ACCESS]
bleibt ca. 30 Sekunden lang leuchten, nachdem der digitale
Videorekorder ausgeschaltet wurde. Sie können das Gerät dann
ausschalten, da die Kommunikation beendet wurde.)
Rack-Montage-
anschlussstücke
POWER
ON
OFF
AC IN 100V
2 3 4 5 7 8 9 10 11 12 13 14 15 16 6 1
2
2 2
3 4 5 7 8 9 10 11 12 13 14 15 16 6 1
1
1
VIDEO IN
THROUGH OUT SPOT OUT
VIDEO OUT AUDIO OUT AUDIO IN VGA OUT LAN SERIAL SIGNAL GND RS-232C ALARM IN
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 COMMON EMERGENCY CLOCK RESET IN CLOCK RESET OUT ALARM RESET REC OUT COMMON COMMON COMMON W A RNING OUT EXT REC IN OPE ON/OFF SPO T 1 SPO T 2 RESER
VE 1
RESER
VE 2
AC IN
TO RECORDER
VR-D0U
Digitaler Videorekorder
Kabelklemmen-
Befestigungsschraube
Kabelklemme
An die serielle Schnittstelle
Anschlusskabel (mitgeliefert)
