– 28 –
Liitännät (jatkuu)
Tee kaikki liitännät ennen kuin kytket verkkojohdon verkkoulosottoon.
Ⅵ

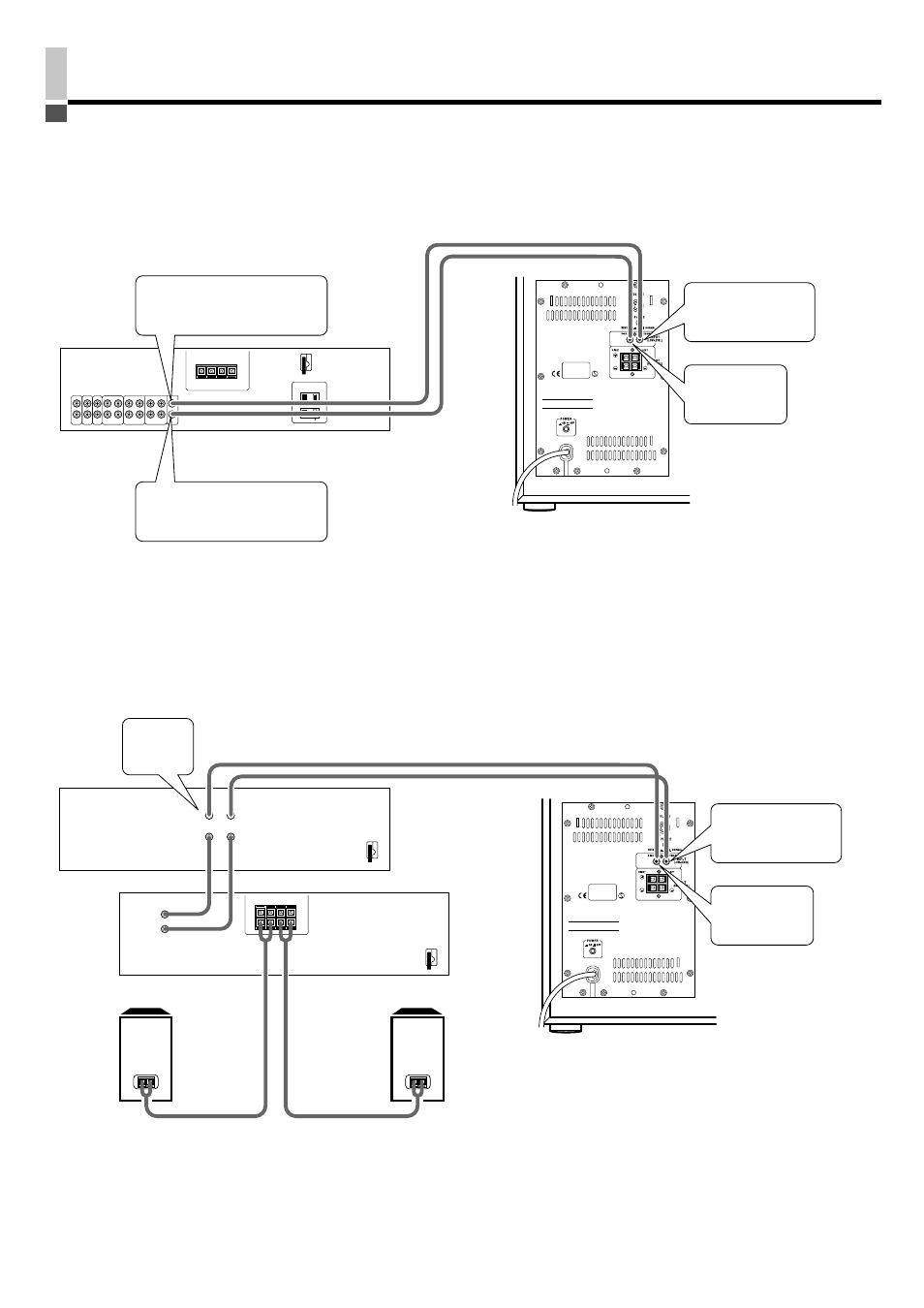

Liittäminen vahvistimeen, jossa on linjalähdön liittimet
(LINE OUT)
Liitä tulon 1 (INPUT 1) oikea (RIGHT) ja vasen/mono (LEFT/MONO)
liittimiin.
Liitä oikea johto oikean (RIGHT) ja vasemman puoleiseen (LEFT) liittimeen.
• Käytä erikseen hankittavia liitäntäjohtoja.
Ⅵ Liittäminen vahvistimeen
Liitä tulon 1 (INPUT 1) oikea (RIGHT) ja vasen/mono (LEFT/MONO)
liittimiin.
Liitä oikea johto oikean (RIGHT) ja vasemman puoleiseen (LEFT) liittimeen.
• Käytä erikseen hankittavia liitäntäjohtoja.
RIGHT LEFT
RIGHT LEFT
Äänen lähtö (LINE OUT) (LEFT)
Äänen lähtö (LINE OUT) (RIGHT)
INPUT 1 LEFT/MONO
(tulo 1 vasen/mono)
INPUT 1 RIGHT
(tulo 1 oikea)
OUT PUT
(lähtö)
INPUT 1 RIGHT
(tulo 1 oikea)
INPUT 1 LEFT/MONO
(tulo 1 vasen/mono)
Esivahvistin
Tehovahvistin
