9
Fran
ç
ais

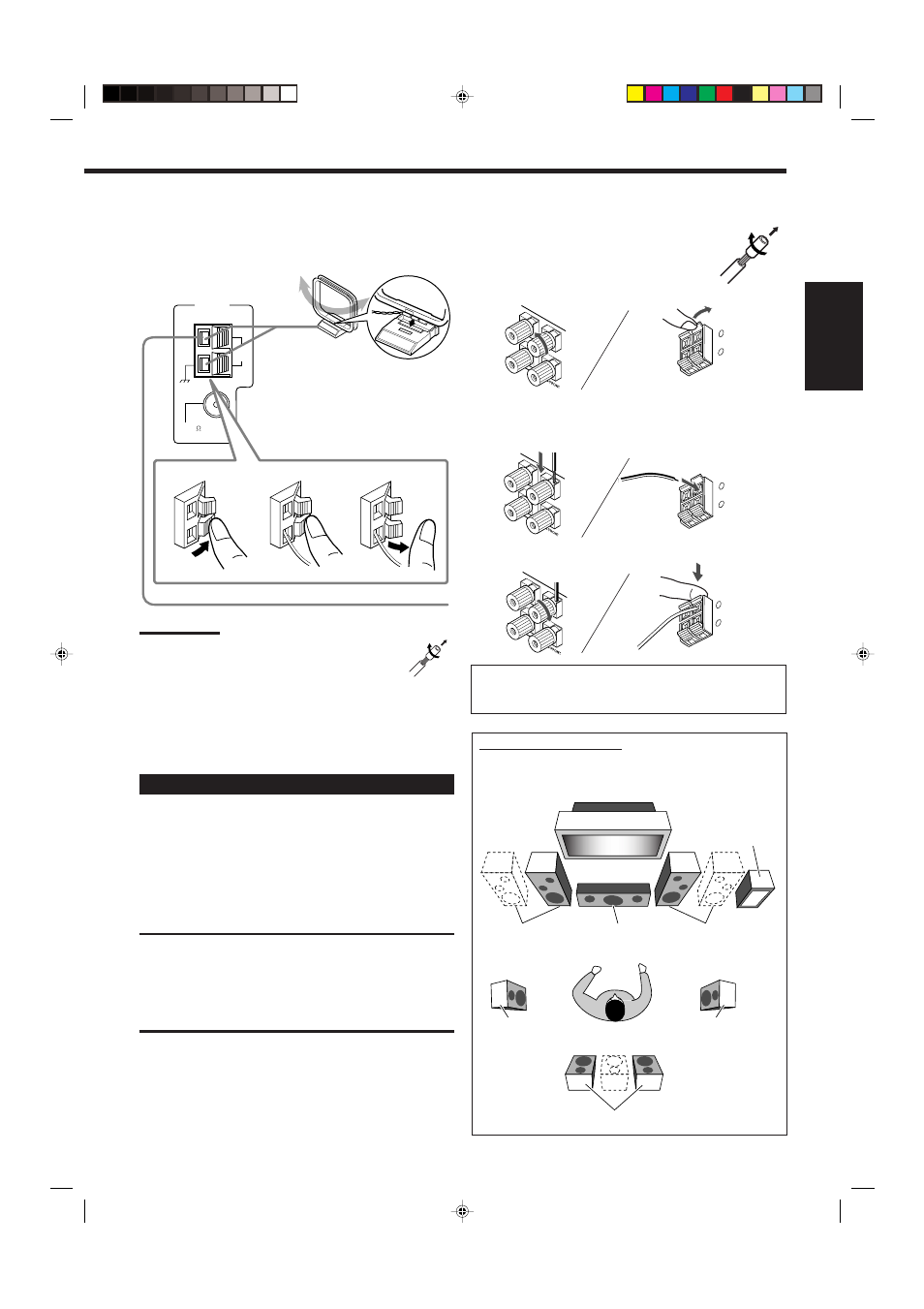

Connexion de l’antenne AM (PO)
Tourner le cadre jusqu’à l’obtention
de la meilleure réception.
Antenne cadre
AM (PO) (fournie)
Insérer les languettes du cadre dans les
fentes de la base pour assembler
l’antenne cadre AM (PO).
Fil extérieur recouvert de vinyle (non fourni)
Remarques:
• Si le fil de l’antenne cadre AM (PO) est recouvert de
vinyle, retirez ce dernier en le tordant comme montré sur
l’illustration ci-contre.
• Assurez-vous que les conducteurs de l’antenne ne
touchent aucune autre prise, cordon de connexion et cordon
d’alimentation. Cela pourrait nuire à la réception.
• Si la réception est mauvaise, connectez un fil extérieur recouvert
de vinyle (non fourni) à la prise AM EXT. (Laissez l’antenne cadre
AM (PO) connectée.)
Connexion des enceintes
Vous pouvez connecter les enceintes suivantes:
• Deux paires d’enceintes avant pour produire un son stéréo normal.
• Une paire d’enceintes Surround pour profiter des effets Surround.
• Une enceinte Surround arrière ou une paire d’enceintes Surround
arrière pour obtenir un effet Surround plus efficace.
• Une enceinte centrale pour accentuer les voix humaines.
• Un caisson de grave pour améliorer les graves.
ATTENTION:
Utilisez uniquement des enceintes dont l’impédance correspond à
l’impédance (SPEAKER IMPEDANCE) indiquée sur les prises
d’enceintes.
• Quand vous utilisez les deux prises FRONT SPEAKERS 1 et
2, utilisez des enceintes d’une impédance de 16 Ω à 32 Ω.
• Quand vous n’utilisez qu’une seule prise, FRONT SPEAKERS
1 ou 2, utilisez des enceintes d’une impédance de 8 Ω à 16 Ω.
RIGHT
LEFT
RIGHT
LEFT
RIGHT
LEFT
+
–
RIGHT
LEFT
Procédure de connexion de base
1 Tordez et retirez l’isolant à
l’extrémité de chaque câble de
signal d’enceinte (non fourni).
2 Ouvrez la prise d’enceinte.
RX-7032VSL
(Pour les prises FRONT SPEAKERS 2)
3 Insérez le câble de signal d’enceinte.
4 Refermez la prise d’enceinte.
Pour chaque enceinte (à l’exception du caisson de grave),
connectez les prises (+) et (–) du panneau arrière aux prises
marquées (+) et (–) sur les enceintes.
Caisson de
grave
Disposition des enceintes
La position idéale des enceintes varie en fonction des conditions
de la pièce où vous les installez. Le schéma suivant est exemple
de disposition recommandée.
Enceinte(s) avant
gauche (L)
Enceinte(s) avant
droite (R)
Enceinte
centrale (C)
Enceintes Surround arrière (LSB/RSB)
Enceinte Surround
gauche (LS)
Enceinte Surround
droite (RS)
+
–
RIGHT
LEFT
FM 75
COAXIAL
AM
EXT
AM
LOOP
ANTENNA
2 3 1
+
–
RIGHT
LEFT
