14
Deutsch
MONITOR
OUT
TV SOUND
DBS
IN
MONITOR
OUT
Y P B P R
A
B
C
D
R
L
RX-8032VSL/RX-7032VSL

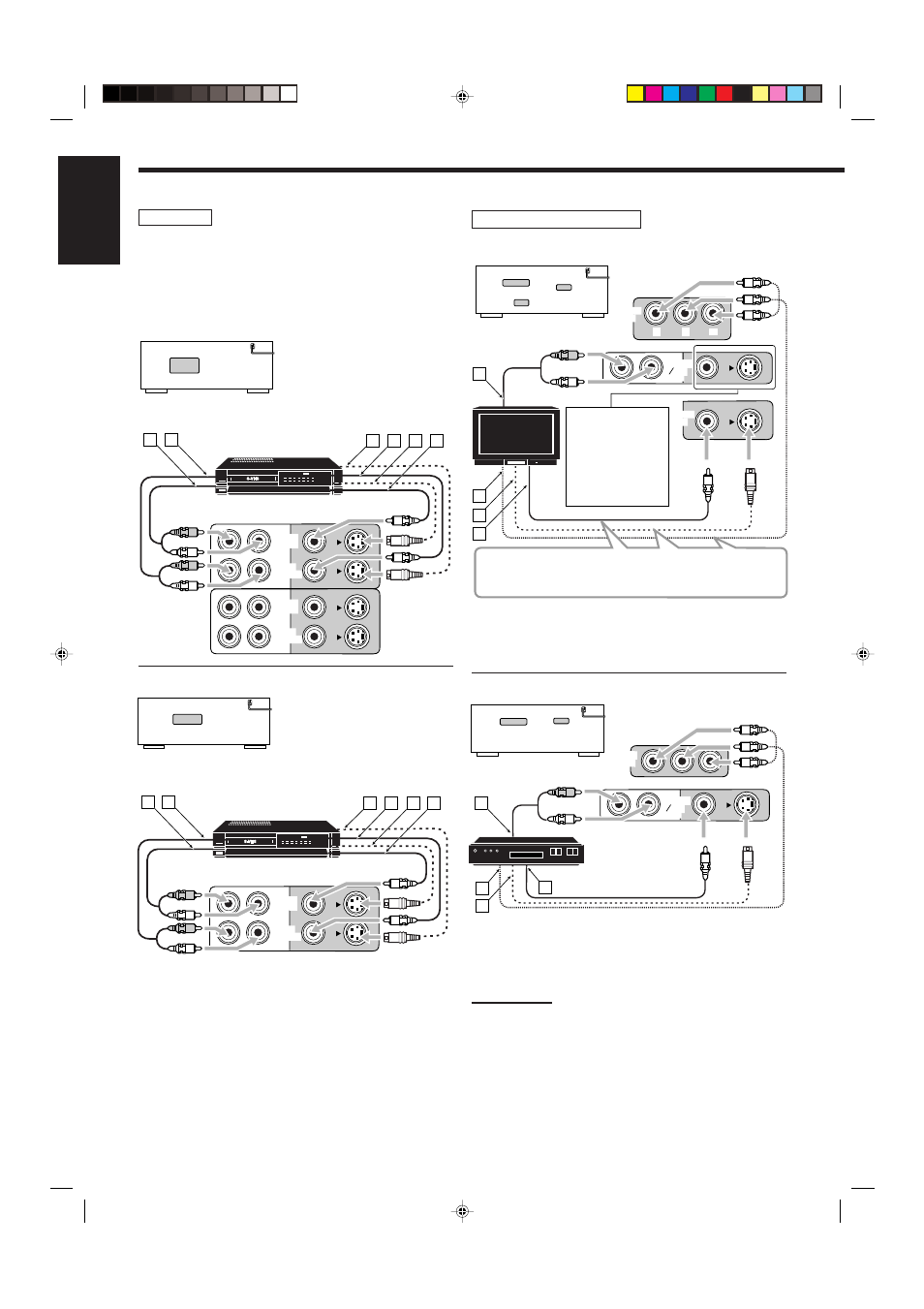

Videorecorder
Drücken Sie die Taste VCR 1 oder VCR 2 (für RX-8032VSL) oder
VCR (für RX-7032VSL), um nach dem Anschluss einen Ton zu
hören.
Für RX-8032VSL
Sie können zwei Videorecorder anschließen—einen an die VCR 1-
Buchsen und einen an die VCR 2-Buchsen.
Å An Audio-Eingang
ı An Audio-Ausgang
Ç An S-Video-Ausgang
Î An FBAS-Video-Ausgang
‰ An S-Video-Eingang
Ï An FBAS-Video-Eingang
Für RX-7032VSL
Å An Audio-Eingang
ı An Audio-Ausgang
Ç An S-Video-Ausgang
Î An FBAS-Video-Ausgang
‰ An S-Video-Eingang
Ï An FBAS-Video-Eingang
Fernsehgerät und/oder DBS-Tuner
Drücken Sie die Taste TV SOUND/DBS (oder TV/DBS auf der
Fernbedienung), um nach dem Anschluss einen Ton zu hören.
DBS-Tuner
Å An Audio-Ausgang
ı An Komponenten-Video-Eingang (Nur für RX-8032VSL)
Ç An S-Video-Eingang
Î An FBAS-Video-Eingang
Wenn „TV“ als
Signalquellenname
zugewiesen wurde
(Siehe Seite 21), wird
kein Signal aus
diesen Anschlüssen
ausgegeben.
Å An Audio-Ausgang
ı An Komponenten-Video-Ausgang (Nur für RX-8032VSL)
Ç An S-Video-Ausgang
Î An FBAS-Video-Ausgang
Hinweis:
Wenn Sie einen DBS-Tuner an die Buchsen TV SOUND/DBS IN
anschließen, ändern Sie den Namen der Signalquelle, die im Display
für die Signalquelle angezeigt wird, in „DBS“. Andernfalls können Sie
kein Bild vom DBS-Tuner sehen. Weitere Informationen finden Sie auf
Seite 21.
Schließen Sie das Fernsehgerät an die dafür vorgesehenen
Buchsen MONITOR OUT an, um das Wiedergabebild der
angeschlossenen Video-Komponenten zu sehen.
VCR
VCR
TV
TV SOUND
DBS
IN
DBS
IN
A
B
C
D
R
L
RX-8032VSL/RX-7032VSL
DBS
RX-8032VSL
VCR 2
VCR 1
IN
(PLAY)
IN
(PLAY)
OUT
(REC)
OUT
(REC)
A B D C E F
R
L
R
L
VCR
IN
(PLAY)
OUT
(REC)
RX-7032VSL
A B D C E F
R
L
R
L
