9
Nederlands
RIGHT
LEFT
RIGHT
LEFT
RIGHT
LEFT
+
–
RIGHT
LEFT
+
–
RIGHT
LEFT

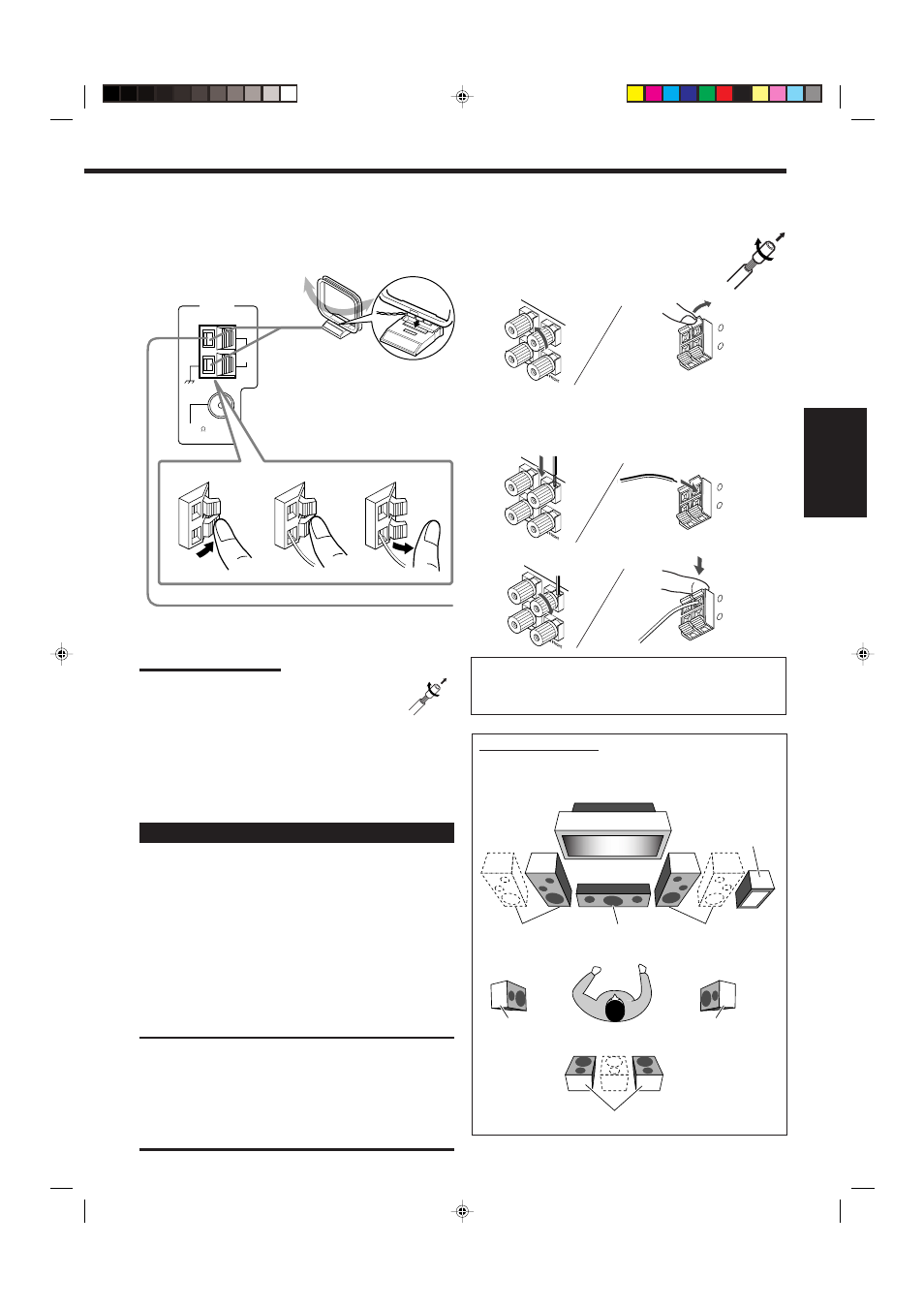

Basisprocedure voor het maken van aansluitingen
1 Maak een insnijding, draai en verwijder
de isolatie bij het uiteinde van ieder
luidsprekersnoer (niet bijgeleverd).
2 Open de luidsprekeraansluiting.
RX-7032VSL
(Voor FRONT SPEAKERS 2 aansluitingen)
3 Steek de luidsprekerkabel in de opening die
vrijkomt.
4 Sluit de luidsprekeraansluiting.
Sluit voor alle luidsprekers (behalve de subwoofer) het ene
uiteinde van een luidsprekerkabel aan op de aansluitpunten (+) en
(–) op de achterzijde van de ontvanger en het andere uiteinde op
de aansluitpunten (+) en (–) van de luidsprekers.
Subwoofer
Luidsprekeropstelling
De ideale luidsprekeropstelling is afhankelijk van de afmetingen
en karakteristieken van uw kamer. De afbeelding hieronder toont
de aanbevolen, standaardopstelling.
Linkervoorluid-
spreker(s)
(L)
Rechtervoorluid-
spreker(s)
(R)
Middenluid-
spreker
(C)
Surroundachterluidsprekers (LSB/RSB)
Linkersurround-
luidspreker (LS) Rechtersurround-
luidspreker (RS)
+
–
RIGHT
LEFT
FM 75
COAXIAL
AM
EXT
AM
LOOP
ANTENNA
2 3 1
Aansluiten van de AM-antenne (voor MG-ontvangst)
Draai de raamantenne tot de beste
ontvangst is verkregen.
AM-raamantenne
(voor MG-ontvangst)
(bijgeleverd)
Steek de pinnen van de raamantenne in
de openingen van de standaard om de
AM-raamantenne (voor MG-ontvangst)
gebruiksklaar te maken.
Eénaderige bedrading voorzien van vinyl-beschermlaag
buiten (niet bijgeleverd)
Opmerkingen:
• Als de bedrading van de AM-raamantenne (voor MG-
ontvangst ) is afgeschermd met een plastic laag, moet u
deze zoals in de afbeelding is aangegeven verwijderen.
• Zorg dat de bedrading van de antenne niet in aanraking
komt met andere uitgangen, draden of de netspanningskabel. Dit
kan de ontvangst nadelig beïnvloeden.
• Als de ontvangst te wensen overlaat, wordt u aangeraden om een
eenaderige bedrading die is voorzien van een vinyl-beschermlaag
(niet bijgeleverd) op de uitgang AM EXT aan te sluiten. (Laat de AM-
raamantenne (voor MG-ontvangst) op de ontvanger aangesloten.)
De luidsprekers aansluiten
U kunt de volgende luidsprekers aansluiten:
• Twee sets luidsprekers aan de voorzijde voor weergave van
normaal stereo-geluid.
• Eén set luidsprekers aan de surround voor weergave van het
surround sound-effect.
• Eén surroundachterluidspreker of één paar
surroundachterluidsprekers voor een optimaal en effectief
surroundeffect.
• Eén middenluidspreker voor een versterkte weergave van stemmen
en dialoog.
• Eén subwoofer om het bass-geluid beter tot zijn recht te laten
komen.
LET OP:
Gebruik uitsluitend luidsprekers met de SPEAKER IMPEDANCE
(luidsprekerimpedantie) die bij de luidsprekeraansluitingen is
gemarkeerd.
• Indien u zowel luidsprekers op de FRONT SPEAKERS 1 en 2
aansluitingen aansluit, moet u luidsprekers met een impedantie
van 16
Ω tot 32 Ω gebruiken.
• Indien u luidsprekers op alleen de FRONT SPEAKERS 1 of
alleen op de 2 aansluitingen aansluit, moet u luidsprekers met
een impedantie van 8
Ω tot 16 Ω gebruiken.
