64
Reproductor de DVD Insignia NS-DVD1
www.insignia-products.com

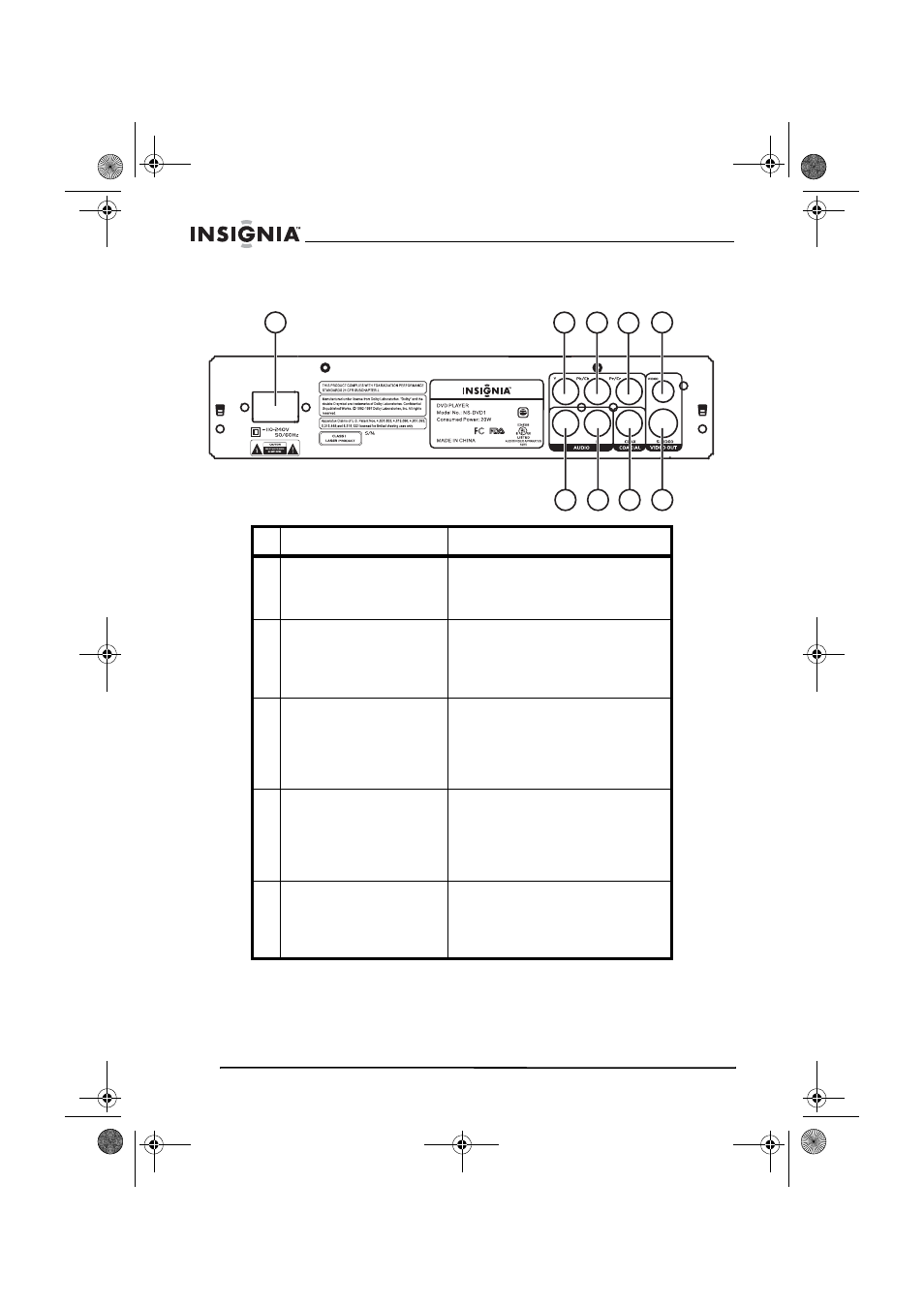

Vista Posterior
Componente Descripción
1 Conector de alimentación Conecte el cable de alimentación
CA en este conector, luego
conecte el otro extremo del cable
en un tomacorriente eléctrico.
2 Conector de salida de
componente Y Enchufe el conector Y de un cable
de video de componentes en este
conector. Conecte el otro extremo
del cable al toma de entrada (IN)
en su dispositivo externo.
3 Conector de salida de
video de componentes
Pb/Cb Enchufe el conector Pb/Cb de un
cable de video de componentes
en este conector. Conecte el otro
extremo del cable al toma de
entrada (IN) apropiado en su
dispositivo externo.
4 Conector de salida de
video de componentes
Pr/Cr Enchufe el conector Pr/Cr de un
cable de video de componentes
en este conector. Conecte el otro
extremo del cable al toma de
entrada (IN) apropiado en su
dispositivo externo.
5 Conector de salida
VIDEO (compuesto) Conecte un dispositivo de video
compuesto en este conector.
Conecte el otro extremo del cable
al toma de entrada (IN) apropiado
en su dispositivo externo.
1 2 3 4 5
6 7 8 9
