34
Lecteur de DVD Insignia NS-DVD1
www.insignia-products.com

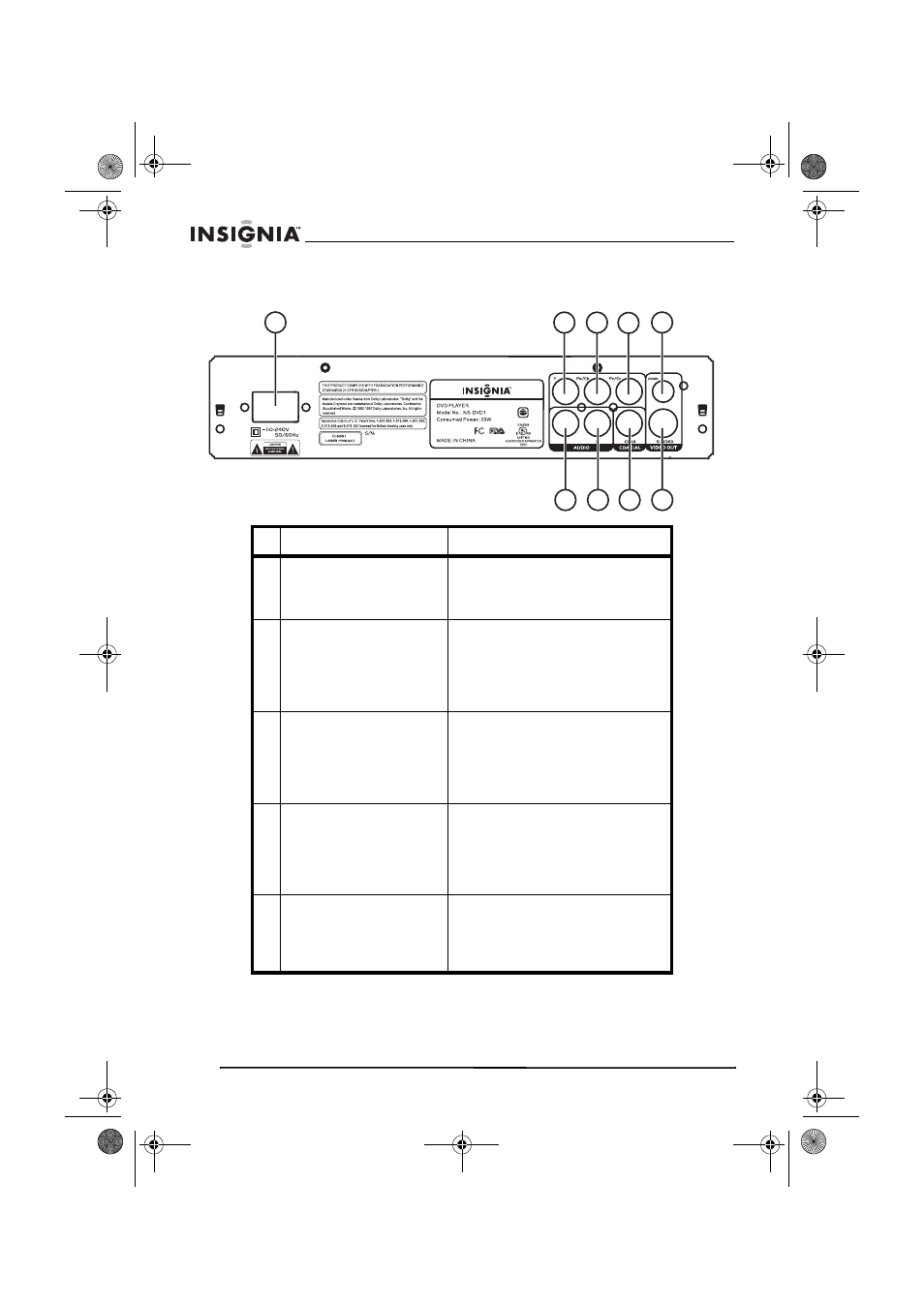

Partie arrière
Éléments Description
1 Connecteur
d’alimentation Connecter le cordon
d’alimentation CA à cette prise,
puis brancher l’autre extrémité sur
une prise secteur.
2 Connecteur de sortie
vidéo à composantes Y Brancher le connecteur Y d'un
câble vidéo à composantes sur
cette prise. Connecter l'autre
extrémité du câble à la prise
d'entrée (IN) appropriée du
périphérique.
3 Connecteur de sortie
vidéo à composantes
Pb/Cb Brancher le connecteur Pb/Cb
d'un câble vidéo à composantes
sur cette prise. Connecter l'autre
extrémité du câble à la prise
d'entrée (IN) appropriée du
périphérique.
4 Connecteur de sortie
vidéo à composantes
Pr/Cr Brancher le connecteur Pr/Cr d'un
câble vidéo à composantes sur
cette prise. Connecter l'autre
extrémité du câble à la prise
d'entrée (IN) appropriée du
périphérique.
5 Connecteur de sortie
VIDÉO (composite) Brancher un câble vidéo
composite sur ce connecteur.
Connecter l'autre extrémité du
câble à la prise d'entrée (IN)
appropriée du périphérique.
1 2 3 4 5
6 7 8 9
