33
Televisor LCD de 19" Insignia NS-LCD19W-09
www.insignia-products.com
2 Mueva el conmutador de RF a la posición A
para ver los canales sin codificación
controlados por el control remoto de su
televisor.
- O -
Mueva el conmutador de RF a la posición B
para ver los canales codificados controlados
por el control remoto de la caja de TV por
cable o satélite.

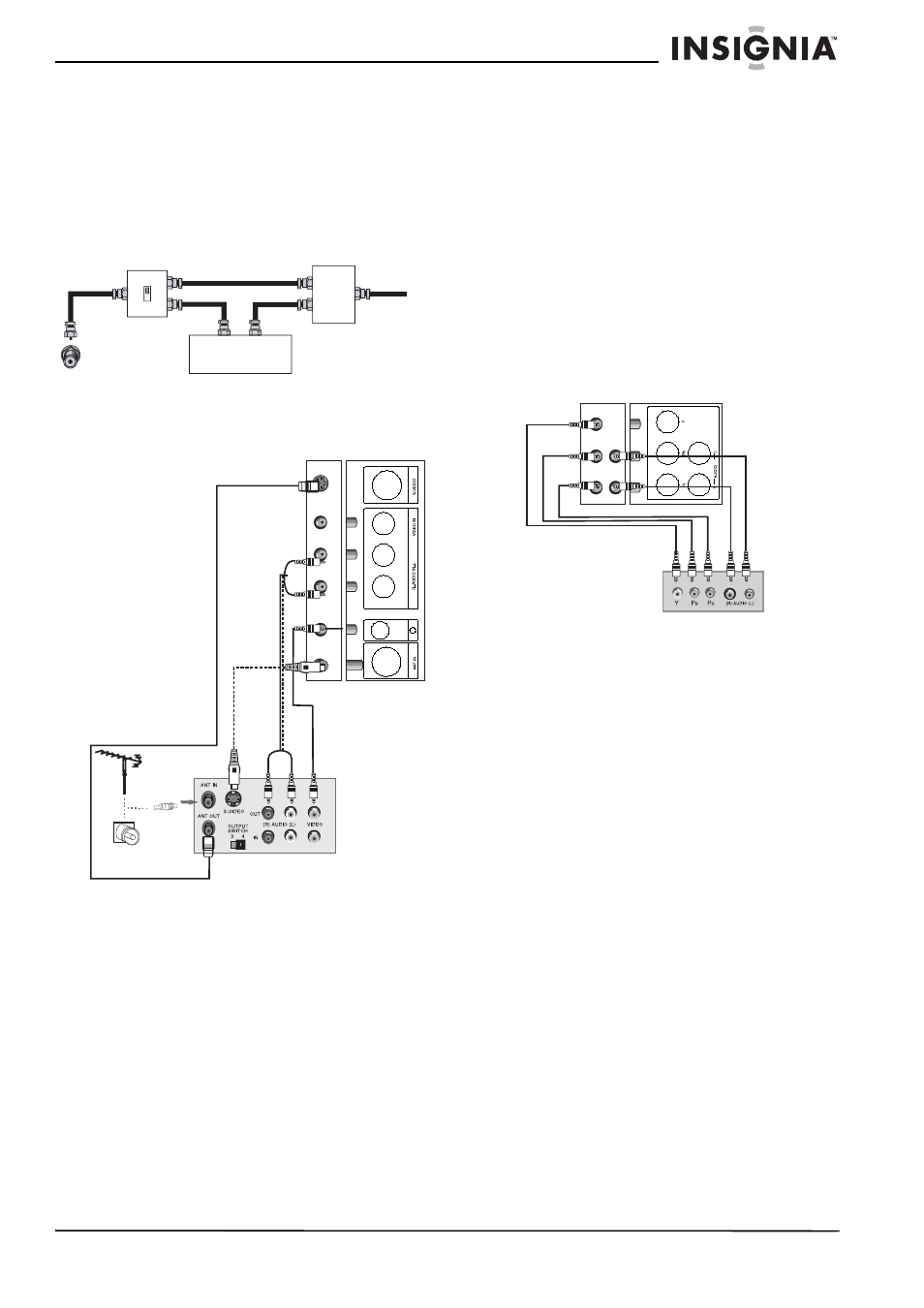

Conexión de un VCR o equipo de video
estándar
Para conectar un equipo de video estándar a
las tomas de ENTRADA DE VIDEO:
1 Enchufe un cable de video RCA en un VCR
un otra fuente de video estándar y a la toma
de entrada de video [VIDEO IN] (amarillo) en
la toma ubicada en la parte posterior de su
televisor.
2 Enchufe los cables de audio RCA en la toma
de salida de audio del equipo de video y a las
tomas de entrada de audio derecho [AUDIO
IN R] (rojo) y la entrada de audio izquierdo
[AUDIO IN L] (blanco) en la parte posterior
de su televisor.
3 Encienda su televisor.
4 Presione repetidamente el botón de entrada
(INPUT) para seleccionar para seleccionar
Video.
Para conectar un equipo de S-Video estándar
a la toma de S-VIDEO:
1 Enchufe un cable de S-Video a la toma de
salida S-Video de un equipo de S-Video y a
la toma S-VIDEO ubicada en la parte
posterior de su televisor.
2 Enchufe los cables de audio RCA a las
tomas de salida de audio del equipo de
S-Video y a las tomas de entrada de audio
izquierdo [AUDIO L] y de audio derecho
[AUDIO R] ubicada en la parte posterior de
su televisor.
3 Encienda su televisor.
4 Presione repetidamente el botón de entrada
(INPUT) para seleccionar S-Video.
Conexión de un equipo con video de
componentes
Para conectar un reproductor de DVD u otra
fuente de video a las tomas de entrada de
componentes:
1 Enchufe un cable de video de componentes
en un reproductor de DVD u otro equipo de
video y a las tomas de Y/Pb/Pr ubicadas en
la parte posterior de su televisor.
2 Enchufe los cables de audio RCA en las
tomas de salida de audio del reproductor de
DVD u otro equipo de video y en las tomas
inferiores de audio derecho [AUDIO R] (rojo)
y de audio izquierdo [AUDIO L] (blanco)
ubicadas en la parte posterior de su
televisor..
3 Encienda su televisor y el reproductor de
DVD e inserte un DVD.
4 Presione repetidamente el botón de entrada
(INPUT) para seleccionar Component
(Componentes).
Conmutador de RF
Caja convertidora/decodificadora
Divisor de señal para dos equipos
Salida Entrada
A
B
TV
