OM-197 509 Page 20
Ref. 802 586
.
Hardware is common and
not available unless listed.
1
2
4
5
6
9
8
7
10
11
3

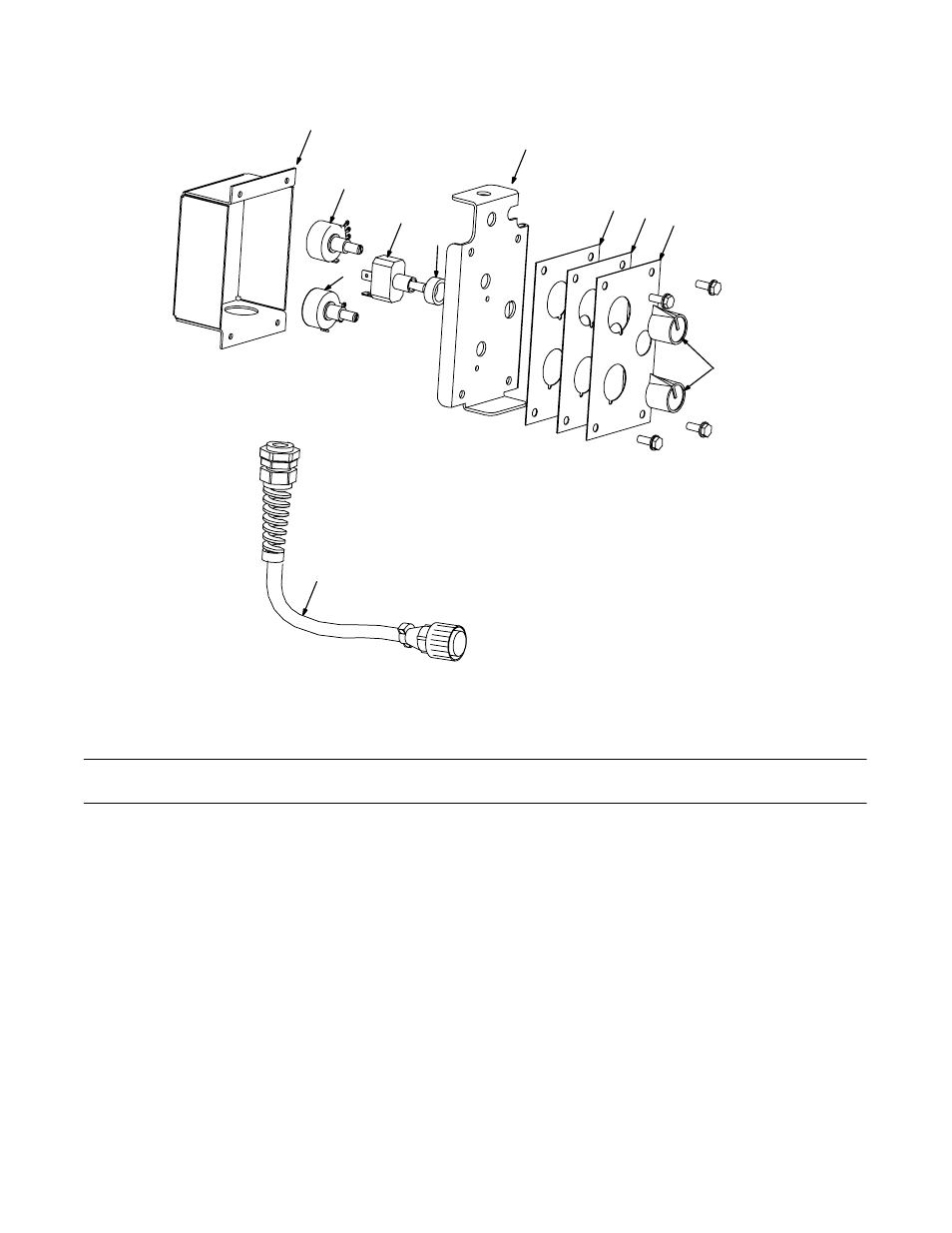

Figure 7-2. Pendant Assembly
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 7-2. Pendant Assembly (Figure 7-1 Item 5)
Quantity
1 196949 Box, Pendant 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 035897 Pot, Cp Std Slot 1t 2. W 1k Linear 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 073562 Pot, Cp Std Slot 1t 2. W 10k Linear 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 021467 Switch, Tgl Spst 3a 250v Off–none–(On) Spd Term 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 189404 Spacer, Nylon 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 196950 Cover, Pendant 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 196943 Nameplate, Pendant 1.2 mm 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 199348 Nameplate, Pendant 1.4 mm 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 199350 Nameplate, Pendant 1.6 mm 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 097922 Knob, Pointer .875 Dia X .250 Id W/Set Screwsplstc 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 196953 Cord, Pendant 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
070584 Tubing, Gl Acryl .129– .141 Id # 9xspool Yel Fa1 0.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
