11

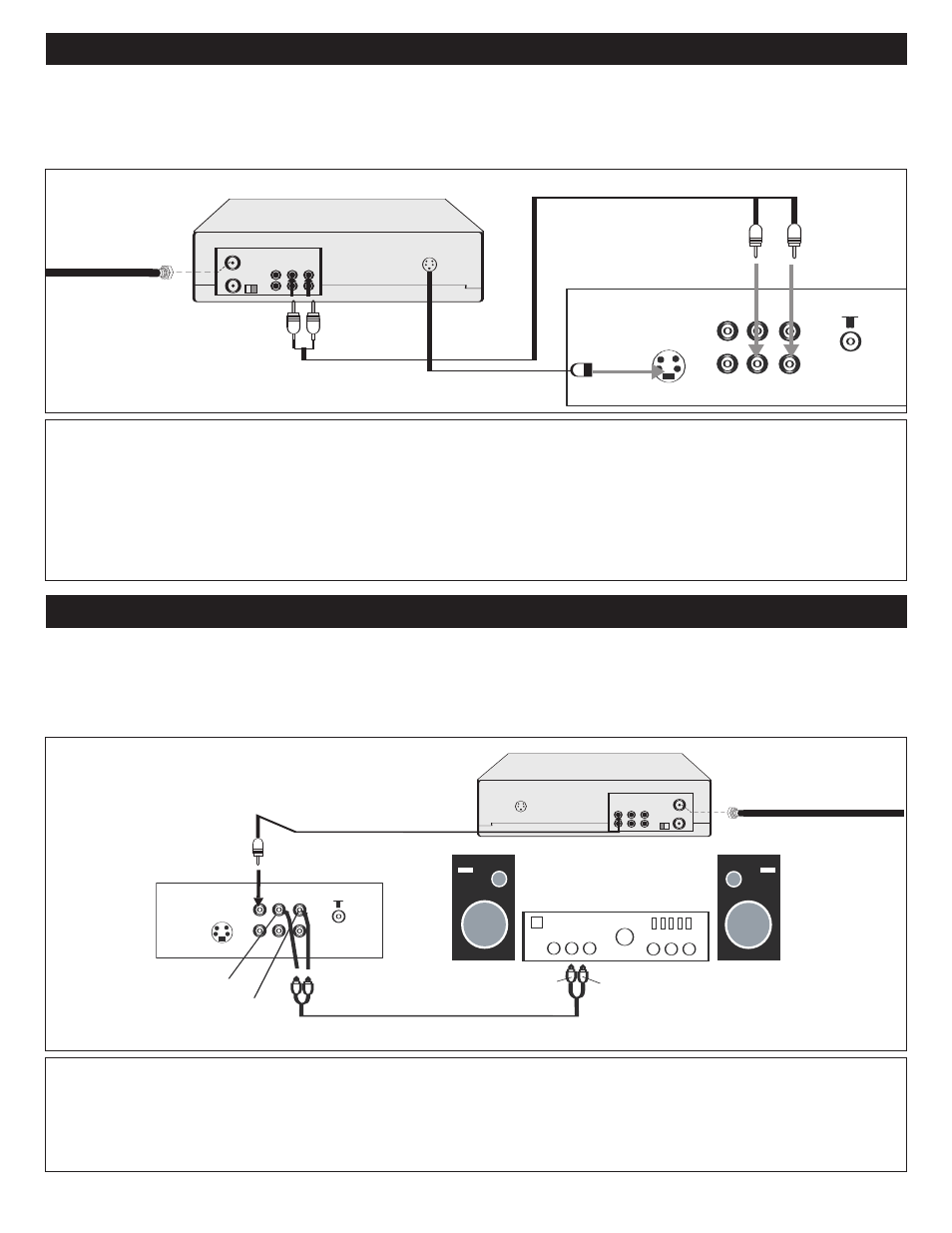

CONEXIÓN DESDE UNA UNIDAD EXTERNA (CONTINÚA)
CONEXIÓN A UNA UNIDAD EXTERNA
CONEXIÓN CON UN CABLE S-VIDEO:
Siga las instrucciones a continuación para conectar una videocasetera o reproductor de DVD con S-VIDEO al televisor
usando un cable S-video. (LOS CABLES NO SE INCLUYEN.)
1. Para la videocasetera, conecte el cable, satélite o antena entrante al conector de antena en la parte posterior de la
misma.
2. Conecte los cables de audio izquierdo y derecho por un lado a los conectores de salida de audio en la videocasetera o
reproductor de DVD y, por otro lado, a los conectores de entrada de audio 1 izquierdo y derecho en el televisor.
3. Conecte el conector de salida de S-VIDEO de la videocasetera o reproductor de DVD al conector de entrada de S-
VIDEO del televisor.
4. Presione el botón de ENTRADA hasta que aparezca S-VHS en la pantalla del televisor.
VCR/DVD
Cable de audio
De los conectores de salida
de la videocasetera
Cable entrante de
CATV (VCR)
Cable entrante de S-VIDEO
CONEXIÓN CON LOS CONECTORES DE SALIDA DE AUDIO/VIDEO
Siga las instrucciones a continuación para conectar una unidad externa de audio. Así logrará que el sonido del televisor salga
por las bocinas de la unidad externa de audio.
1. Conecte los cables de audio izquierdo y derecho por un lado a los conectores de entrada de audio que están en el
amplificador y, por otro lado, a los conectores de salida de audio de la unidad.
2. Conecte el conector de entrada de video de la unidad externa al conector de salida de video de la unidad, si así lo
desea.
Cable de VIDEO (no
incluido)
Salida de audio (I)
Salida de audio (D)
A la entrada de audio (D) A la entrada de audio (I)
AMPLIFICADOR
CONECTORES DE
ENTRADA DE VIDEO
Cable de AUDIO (no incluido)
CONECTOR DE
SALIDA DE VIDEO
