Figure 8-4. Control Panel (Fig 8-2 Item 2) (Continued)
10 PC80 196 746 CIRCUIT CARD, run-in control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 093 551 KNOB, .125dia shaft w/.125 set screw 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG16,54,76,76 115 093 CONNECTOR & SOCKETS 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG71,78,88 115 094 CONNECTOR & SOCKETS 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG79,79,89,100 115 091 CONNECTOR & SOCKETS 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG80,90,RC100 135 531 CONNECTOR & PINS 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG98 131 056 CONNECTOR & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RC70 048 282 RECEPTACLE & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
120 304 BLANK, snap-in nyl .250mtg hole 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 180 635 PLATE, control 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
♦
Part of Optional 138 542 RH and 138 547 LH Spot/Burnback, Preflow/Postflow
♦♦
Part of Optional 172 825 RH and 173 748 LH Digital Dual Schedule
♦♦♦
OPTIONAL
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
See Table 8-1 For
Drive Roll & Wire Guide Kits
.
Hardware is common and
not available unless listed.
137 222-P

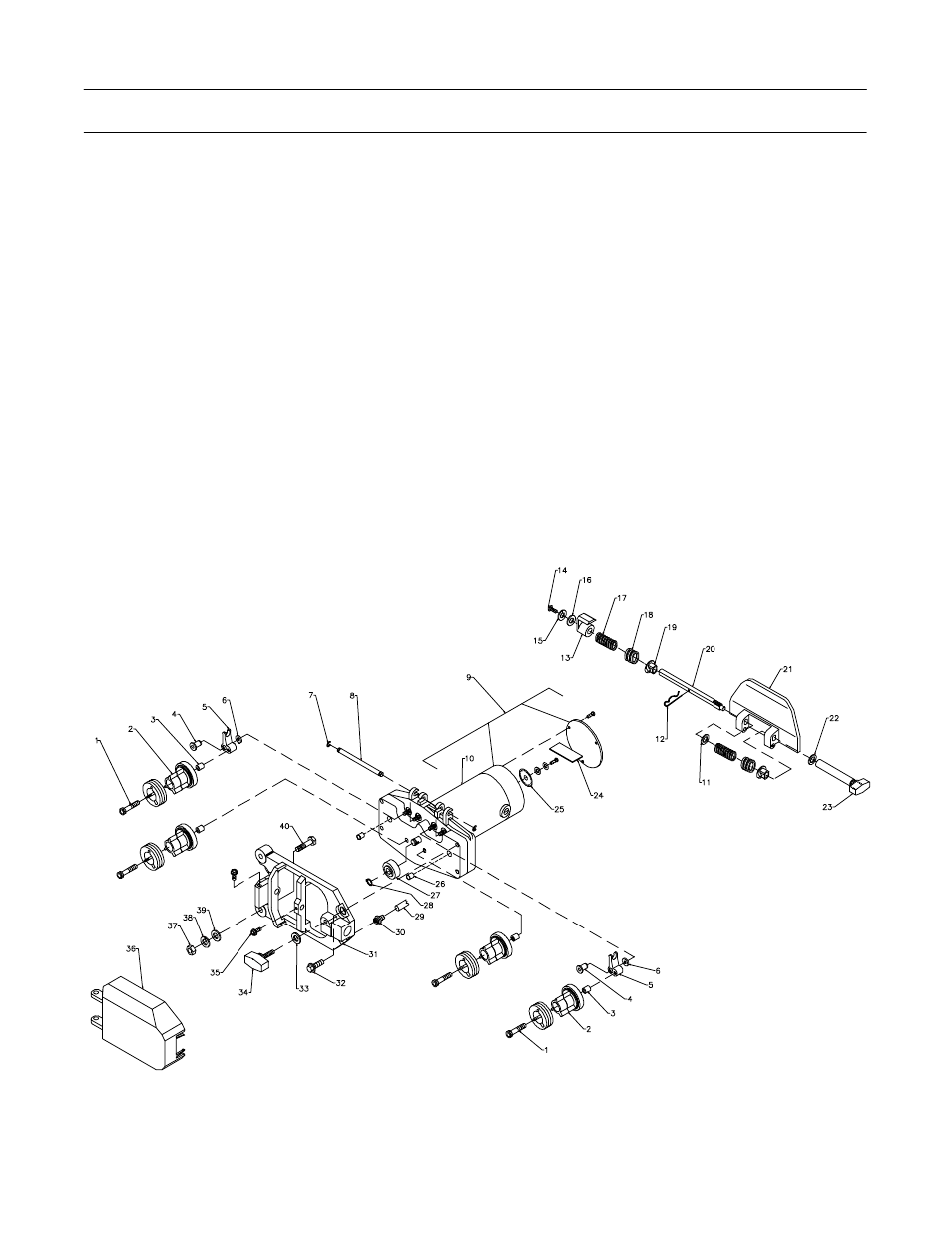

Figure 8-5. Drive Assembly, Wire
