Miller Electric D-64 - Manual (Page 34)

OM-1582 Page 30
146 340-B
1
2
3
10
6
7
8
5
.
Hardware is common and
not available unless listed.
9
4
11

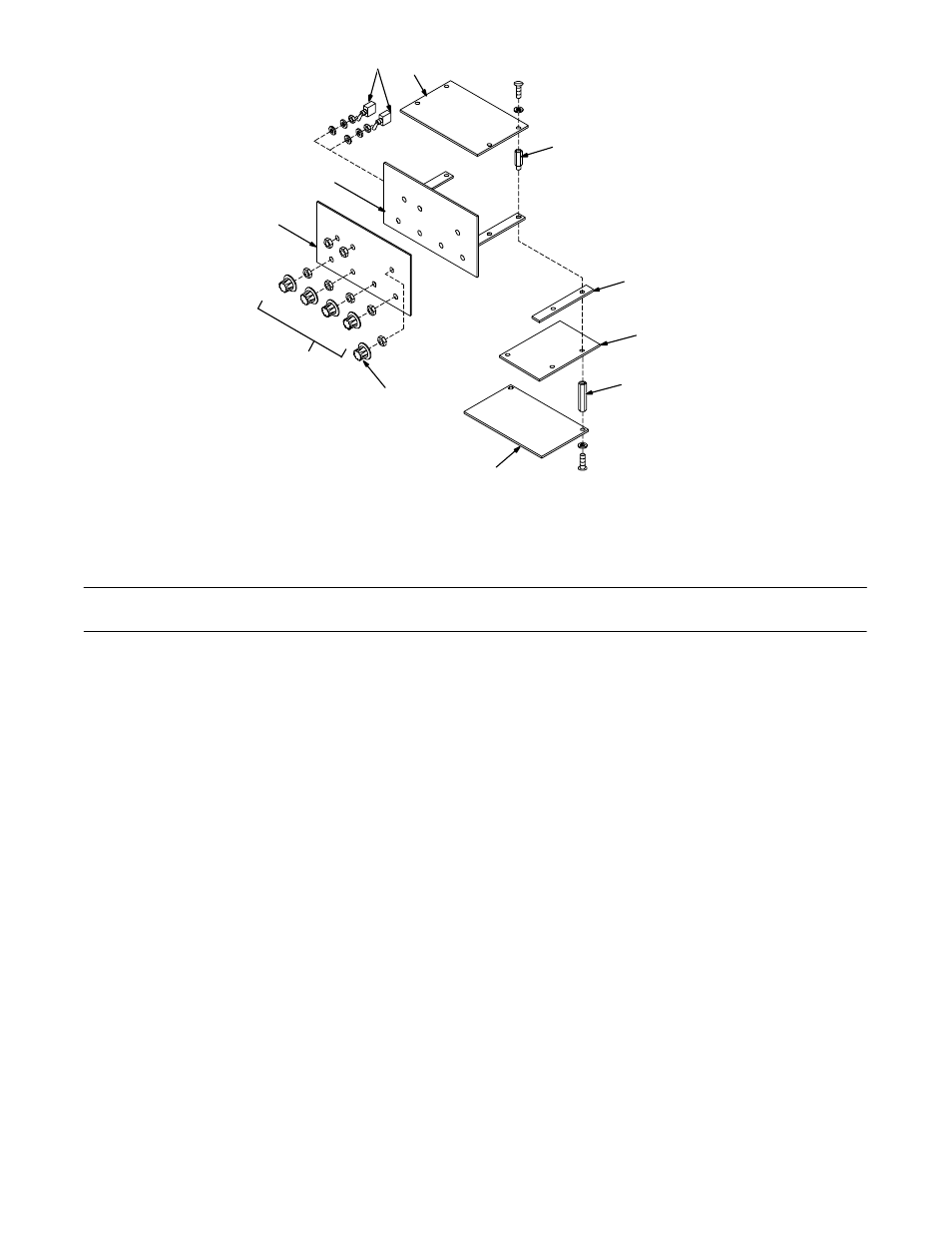

Figure 8-4. Control Panel
Description
Part
No.
Dia.
Mkgs.
Item
No. Quantity
Figure 8-4. Control Panel (Fig 8-2 Item 2)
1 S31,32
♦
011 770 SWITCH, tgl SPDT 6A 125VAC (Trigger Hold/Spot) 2 . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 PC70
♦♦
150 591 CIRCUIT CARD, option interface 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG16,54,76
♦♦
115 093 CONNECTOR & SOCKETS 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG78,88
♦♦
115 094 CONNECTOR & SOCKETS 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG79,89
♦♦
115 091 CONNECTOR & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG80,90
♦♦
135 531 CONNECTOR & PINS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG98
♦♦
131 056 CONNECTOR & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
♦♦
115 443 STAND-OFF, 6-32 x .750 lg 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
♦♦♦
138 542 SPOT/BURNBACK PREFLOW/POSTFLOW, RH 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
♦♦♦
138 547 SPOT/BURNBACK PREFLOW/POSTFLOW, LH (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . .
4 126 689 STAND-OFF, 6-32 x 1.500 lg 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 PC30 188 834 CIRCUIT CARD, 4 in 1 timer 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG1,21,31 115 092 CONNECTOR & SOCKETS 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG22,32 135 409 CONNECTOR & PINS 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG35 115 094 CONNECTOR & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG90 131 204 CONNECTOR & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG91 115 093 CONNECTOR & SOCKETS 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 093 551 KNOB, pointer 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 180 636 PLATE, control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 133 344 PANEL, option 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
120 304 BLANK, snap-in nyl .250mtg hole 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
♦♦♦
194 679 RUN-IN CONTROL (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
153 037 SWITCH, reed 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
079 878 HOUSING 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
079 535 TERMINAL 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
079 531 CLAMP 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
048 834 CLAMP 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 180 636 PLATE, control 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 133 344 PANEL, option 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 197 153 SPACER, mtg pc board 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
